उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: बीआर श्रृंखला
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 5-10 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नाम: |
बीआर सीरीज ओवररनिंग कैम क्लच |
सामग्री: |
जीसीआर 15 असर स्टील |
टॉर्क (Nm）: |
49-2819 |
वजन (किग्रा): |
1.3-84 |
बोर आकार (मिमी): |
20-240 |
कीवे: |
डेटाशीट देखें |
नाम: |
बीआर सीरीज ओवररनिंग कैम क्लच |
सामग्री: |
जीसीआर 15 असर स्टील |
टॉर्क (Nm）: |
49-2819 |
वजन (किग्रा): |
1.3-84 |
बोर आकार (मिमी): |
20-240 |
कीवे: |
डेटाशीट देखें |

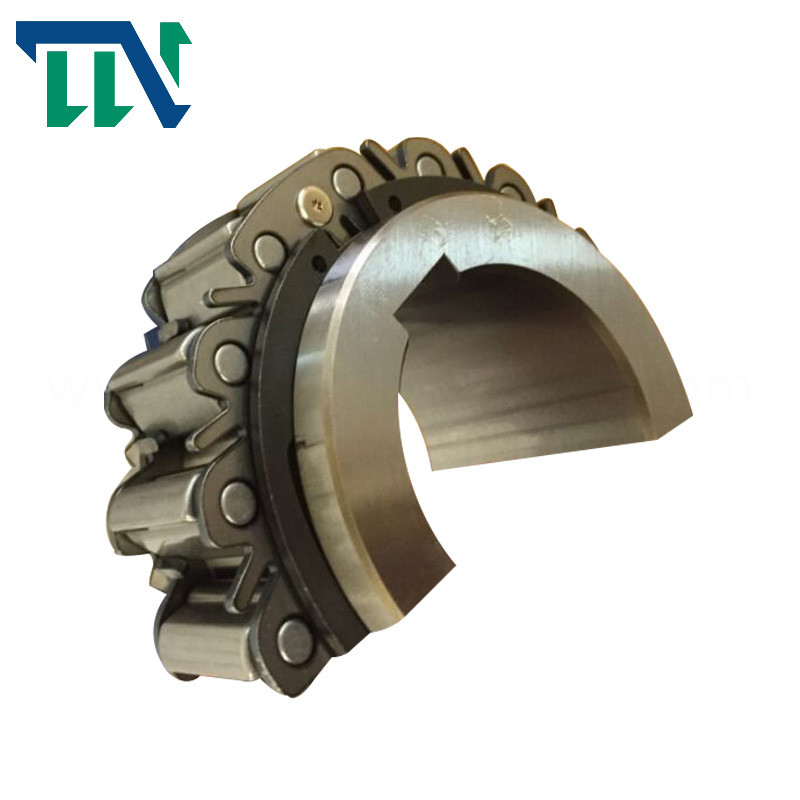

बैकस्टॉप और ओवररनिंग अनुप्रयोगों के लिए कैम क्लच (बीआर)
उत्पादन परिचय
बीआर श्रृंखला पैकेज प्रकार कैम क्लच का उपयोग करना
पिछले प्रकारों के समान, पैकेज प्रकार कैम क्लच को बॉल बेयरिंग कैसेट में डिज़ाइन किया गया है जो टॉर्क आर्म और/या कपलिंग को तेज़ और आसान बनाता है।पैकेज प्रकार कैम क्लच ग्रीस लुब्रिकेटेड है।
स्थापना और उपयोग
1. हम कैम क्लच इंस्टॉलेशन के लिए h6 या h7 के शाफ्ट टॉलरेंस का उपयोग करने की सलाह देते हैं।
2. ISO R773 (DIN 6885.1) समानांतर कुंजी का उपयोग करें।सुनिश्चित करें कि कुंजी की-वे में नहीं चलती है।एक ढीली चाबी कैम क्लच को नुकसान पहुंचाएगी।
3. एक शाफ्ट पर कैम क्लच स्थापित करते समय, कृपया नीचे दी गई प्रक्रिया का पालन करें।क्लच को कभी भी स्टील के हथौड़े से न मारें या अनावश्यक इम्पैक्ट लोड न लगाएं।
1) रोटेशन की कैम क्लच दिशा सत्यापित करें।आंतरिक दौड़ पर तीर मुक्त चलने (कैम डिसेन्जेड) दिशा को दर्शाता है।सुनिश्चित करें कि कैम एंगेजमेंट की दिशा इच्छित एप्लिकेशन से मेल खाती है।
2) दौड़ की परिधि के चारों ओर घूमते हुए एक नरम हथौड़े के साथ आंतरिक दौड़ को हल्के से टैप करें ताकि कैम क्लच शाफ्ट के अंत में धीरे और समान रूप से चले।सुनिश्चित करें कि बाहरी दौड़ बेदखल न हो जाए।
3) आंतरिक दौड़ के ऊपर एक अंत प्लेट रखें और कैम क्लच को शाफ्ट पर खींचने के लिए बढ़ते बोल्ट का उपयोग करें जैसा कि दाईं ओर आरेख में दिखाया गया है।
4) यह सुनिश्चित करने के लिए अंत प्लेट को सुरक्षित रूप से कस लें कि कैम क्लच शाफ्ट पर नहीं चल सकता है।
4. यदि आप टॉर्क आर्म का उपयोग कर रहे हैं, तो सुनिश्चित करें कि टॉर्क आर्म को माउंट करने के लिए उपयोग किए जाने वाले बोल्ट में 10.9 या उससे अधिक की तन्यता ताकत है, और उन्हें सुरक्षित रूप से कस लें।
5. टॉर्क आर्म और टॉर्क आर्म स्टॉपर के बीच 2mm का क्लीयरेंस सेट करें।यदि टॉर्क आर्म को मजबूती से माउंट किया गया है, तो यह कैम क्लच पर एक भार लागू करेगा जो अंततः इसे नुकसान पहुंचा सकता है।
6. एक उपयुक्त युग्मन स्थापित करें यदि एक मौका है कि शाफ्ट थर्मल विस्तार से बढ़ेगा जैसा कि कुछ निकास पंखे सहायक ड्राइव सिस्टम अनुप्रयोगों में सामने आया है।
7. यदि थ्रस्ट लोड का सामना करना पड़ता है, तो एक थ्रस्ट बेयरिंग स्थापित करें जो उन थ्रस्ट लोड को कैम क्लच में स्थानांतरित होने से रोकेगा।
8. कैम क्लच शिपमेंट से पहले ग्रीस के साथ पहले से पैक किया गया है और स्थापना और संचालन के लिए तैयार है।स्नेहन दिशानिर्देशों के लिए पृष्ठ 80 देखें।
उत्पाद पैरामीटर
| नमूना | छिद्र का आकार | ए | बी | सी (एच 7) |
डी (एच 7) |
इ | एफ | बढ़ते छेद |
जीतना छेद |
एच मिनट | मैं | जे | क | ली | ममैक्स | |||
| दीया। (H7) |
चाभी मार्ग |
नाला हे |
पीसीडी | नहीं-दीया। | संख्या-आकार | |||||||||||||
| जी | क्यूआर | अनुसूचित जनजाति | ||||||||||||||||
| बीआर20 | 20 | 6x2.8 | 0.5 | 35 | 35 | 90 | 66 | 40.7 | 40.7 | 78 | 6-6.6 | 2-एम6 | 53 | 0 | 0 | 5 | 5 | 4.0 |
| बीआर25 | 25 | 8x3.3 | 0.5 | 35 | 35 | 95 | 70 | 44.7 | 44.7 | 82 | 6-6.6 | 2-एम6 | 58 | 0 | 0 | 5 | 5 | 4.0 |
| बीआर30 | 30 | 8x3.3 | 1.0 | 35 | 35 | 100 | 75 | 49.7 | 49.7 | 87 | 6-6.6 | 2-एम6 | 64 | 0 | 0 | 5 | 5 | 4.0 |
| बीआर35 | 35 | 10x3.3 | 1.0 | 35 | 35 | 110 | 80 | 54.7 | 54.7 | 96 | 8-6.6 | 2-एम6 | 70 | 0 | 0 | 5 | 5 | 4.0 |
| बीआर40 | 40 | 12x3.3 | 1.0 | 35 | 35 | 125 | 90 | 64.7 | 64.7 | 108 | 8-9.0 | 2-एम8 | 81 | 0 | 0 | 5 | 5 | 4.0 |
| बीआर45 | 45 | 14x3.8 | 1.0 | 35 | 35 | 130 | 95 | 69.7 | 69.7 | 112 | 8-9.0 | 2-एम8 | 86 | 0 | 0 | 5 | 5 | 4.0 |
| बीआर50 | 50 | 14x3.8 | 1.0 | 40 | 40 | 150 | 110 | 84.7 | 84.7 | 132 | 8-9.0 | 2-एम8 | 103 | 0 | 0 | 7.5 | 7.5 | 6.5 |
| बीआर60 | 60 | 18x4.4 | 1.5 | 60 | 50 | 175 | 125 | 80 | 80 | 155 | 8-11.0 | 2-एम 10 | 110 | 5 | 5 | 7 | 7 | 6.0 |
| बीआर70 | 70 | 20x4.9 | 1.5 | 60 | 50 | 190 | 140 | 95 | 95 | 165 | 12-11.0 | 2-एम 10 | 125 | 5 | 5 | 7 | 7 | 6.0 |
| बीआर80 | 80 | 22x5.4 | 1.5 | 70 | 60 | 210 | 160 | 115 | 115 | 185 | 12-11.0 | 2-एम 10 | 148 | 5 | 5 | 12 | 12 | 11.0 |
| बीआर90 | 90 | 25 x5.4 | 1.5 | 80 | 70 | 230 | 180 | 135 | 135 | 206 | 12-13.5 | 2-एम12 | 170 | 5 | 5 | 17 | 17 | 16.0 |
| बीआर100 | 100 | 28x6.4 | 1.5 | 90 | 80 | 270 | 210 | 143 | 143 | 240 | 12-17.5 | 2-एम16 | 180 | 5 | 5 | 13.7 | 13.7 | 12.0 |
| बीआर130 | 130 | 32 x7.4 | 2.0 | 90 | 80 | 310 | 240 | 173 | 173 | 278 | 12-17.5 | 2-एम16 | 210 | 5 | 5 | 13.7 | 13.7 | 12.0 |
| बीआर150 | 150 | 36x8.4 | 2.0 | 90 | 80 | 400 | 310 | 243 | 243 | 360 | 12-17.5 | 2-एम16 | 280 | 5 | 5 | 13.7 | 13.7 | 12.0 |
| BR180 | 180 | 45x10.4 | 2.0 | 105 | 80 | 400 | 310 | 290 | 270 | 360 | 12-17.5 | 2-एम16 | 280 | 5 | 20 | 11.5 | 15.9 | 14.0 |
| BR190 | 190 | 45x10.4 | 2.0 | 105 | 80 | 420 | 330 | 310 | 286 | 380 | 16-17.5 | 2-एम16 | 300 | 5 | 20 | 12.5 | 8.9 | 7.5 |
| बीआर220 | 220 | 50x11.4 | 2.0 | 105 | 80 | 460 | 360 | 340 | 320 | 410 | 18-17.5 | 2-एम16 | 330 | 5 | 20 | 12.5 | 10.9 | 9.0 |
| बीआर240 | 240 | 56x12.4 | 2.0 | 105 | 80 | 490 | 390 | 370 | 350 | 440 | 18-17.5 | 2-एम16 | 360 | 5 | 20 | 12.5 | 10.9 | 9.0 |
नमूना |
नाला |
यू |
OilPlugPosition/दीया। |
वज़न (किलोग्राम) |
जड़त्वीय क्षण जीडी2 (किग्रा) |
|||
| एन | पी | वी | वू | एक्स × पीटी-वाई | ||||
| बीआर20 | 1.5 | 1.5 | 30.0 | 17.5 | - | 4×पीटी-1/16 | 1.3 | 2.25×10-4 |
| बीआर25 | 1.5 | 1.5 | 30.0 | 17.5 | - | 4×पीटी-1/16 | 1.4 | 3.28×10-4 |
| बीआर30 | 1.5 | 1.5 | 30.0 | 17.5 | - | 4×पीटी-1/16 | 1.5 | 4.44×10-4 |
| बीआर35 | 1.5 | 1.5 | 22.5 | 17.5 | - | 4×पीटी-1/8 | 1.9 | 5.65×10-4 |
| बीआर40 | 1.5 | 1.5 | 22.5 | 17.5 | - | 4×पीटी-1/8 | 2.4 | 1.01×10-3 |
| बीआर45 | 1.5 | 1.5 | 22.5 | 17.5 | - | 4×पीटी-1/8 | 2.6 | 1.22×10-3 |
| बीआर50 | 2.5 | 2.0 | 22.5 | 20 | - | 4×पीटी-1/8 | 4.1 | 2.64×10-3 |
| बीआर60 | 3.5 | 2.0 | 22.5 | 25 | - | 4×पीटी-1/8 | 7.3 | 3.73×10-3 |
| बीआर70 | 3.5 | 2.0 | 15.0 | 25 | - | 4×पीटी-1/8 | 8.1 | 6.65×10-3 |
| बीआर80 | 3.5 | 2.0 | 15.0 | 14 | 32 | 4×पीटी-1/8 | 12.0 | 1.77×10-2 |
| बीआर90 | 3.5 | 2.0 | 15.0 | 19 | 32 | 4×पीटी-1/8 | 16.0 | 3.16×10-2 |
| बीआर100 | 4.5 | 2.0 | 15.0 | 20 | 40 | 4×पीटी-1/4 | 23.0 | 6.31×10-2 |
| बीआर130 | 4.5 | 2.0 | 15.0 | 20 | 40 | 4×पीटी-1/4 | 31.0 | 0.109 |
| बीआर150 | 4.5 | 3.0 | 15.0 | 20 | 40 | 4×पीटी-1/4 | 58.0 | 0.365 |
| BR180 | 4.5 | 3.0 | 15.0 | 20 | 40 | 4×पीटी-1/4 | 60.0 | 0.435 |
| BR190 | 4.5 | 3.0 | 11.25 | 20 | 40 | 4×पीटी-1/4 | 65.0 | 0.563 |
| बीआर220 | 4.5 | 3.0 | 10.0 | 20 | 40 | 4×पीटी-1/4 | 76.0 | 0.789 |
| बीआर240 | 4.5 | 3.0 | 10.0 | 20 | 40 | 4×पीटी-1/4 | 84.0 | 1.05 |
टिप्पणियाँ:
1. पैकेज प्रकार कैम क्लच ऑर्डर करने के लिए सभी प्रकार के होते हैं।ऑर्डर करने के लिए, कृपया आयाम आरेख देखें।
कृपया हमें सूचित करें कि क्या कैम क्लच का उपयोग औसत अनुप्रयोग में किया जाना है, और यदि ऑपरेटिंग वातावरण
तापमान -5°C से कम या +40°C से अधिक होगा।
2. ऐसे मामले हैं जब पैकेज के दौरान आंतरिक दौड़ की फ्री रनिंग रोटेशन गति सीमित हो जाएगी
प्रकार CamClutches क्षैतिज रूप से स्थापित हैं,
3. यदि आपका आवेदन क्लचेजमेंट स्पीड या इनर रेस फ्री रनिंग स्पीड के लिए कॉल करता है जो सूचीबद्ध नहीं है
इस सूची, कृपया हमसे संपर्क करें।
आयाम (पैकेज प्रकार):
| नमूना | छिद्र का आकार (एच 7) |
कीवे | ए | बी | सी (एच 7) |
डी | पीसीडी इ |
एफजी | वजन (किलोग्राम) |
| बीआर20पी | 20 | 6X2.8 | 87 | 79 | 94 | 35 | 78 | 6-एम6×12 | 3.4 |
| बीआर25पी | 25 | 8X3.3 | 89 | 81 | 98 | 40 | 82 | 6-एम6×12 | 3.8 |
| बीआर30पी | 30 | 8X3.3 | 94 | 85 | 103 | 45 | 87 | 6-एम6×12 | 4.3 |
| बीआर35पी | 35 | 10X3.3 | 94 | 85 | 112 | 50 | 96 | 8-एम 6 × 12 | 5.1 |
| बीआर40पी | 40 | 12X3.3 | 100 | 91 | 130 | 55 | 108 | 8-एम 8 × 16 | 7.5 |
| बीआर45पी | 45 | 14X3.8 | 100 | 91 | 135 | 60 | 112 | 8-एम 8 × 16 | 7.9 |
| बीआर50पी | 50 | 14X3.8 | 107 | 98 | 152 | 70 | 132 | 8-एम 8 × 16 | 10.9 |
| बीआर60पी | 60 | 18X4.4 | 122 | 112 | 180 | 80 | 155 | 8-एम 10 × 20 | 17.5 |
| बीआर70पी | 70 | 20X4.9 | 128 | 118 | 190 | 90 | 165 | 12-एम 10 × 20 | 19.5 |
| बीआर80पी | 80 | 22X5.4 | 148 | 134 | 210 | 105 | 185 | 12-एम 10 × 20 | 27 |
| बीआर90पी | 90 | 25X5.4 | 152 | 138 | 235 | 120 | 206 | 12-एम12×24 | 35 |
| बीआर100पी | 100 | 28X6.4 | 186 | 172 | 275 | 140 | 240 | 12-एम16×32 | 60 |
| बीआर130पी | 130 | 32X7.4 | 208 | 188 | 314 | 160 | 278 | 12-एम16×32 | 80 |
| बीआर150पी | 150 | 36X8.4 | 226 | 204 | 400 | 200 | 360 | 12-एम16×32 | 151 |
| बीआर180पी | 180 | 45X10.4 | 240 | 218 | 400 | 220 | 360 | 12-एम16×32 | 169 |
| BR190P | 190 | 45X10.4 | 250 | 242 | 420 | 240 | 380 | 16-एम16×32 | 193 |
| BR220P | 220 | 50X11.4 | 250 | 242 | 460 | 260 | 410 | 18-एम16×32 | 220 |
| BR240P | 240 | 56X12.4 | 260 | 252 | 490 | 280 | 440 | 18-एम16×32 | 267 |
बढ़ते उदाहरण:
स्थापना और उपयोग:
1. यदि आप पहले बाहरी दौड़ स्थापित कर रहे हैं, तो फिट की शुद्धता की जांच करें।बाहरी रेस माउंटिंग के लिए सहनशीलता को दाईं ओर की तालिकाओं में दिखाया गया है।सत्यापित करें कि सही सहिष्णुता प्राप्त की जा सकती है।आउट ऑफ स्पेक इंस्टॉलेशन कैम क्लच को नुकसान पहुंचा सकता है।
2. कैम क्लच को लुब्रिकेट करने के लिए, आंतरिक दौड़ की बाहरी परिधि पर लुब्रिकेंट लगाएं (इंस्टॉलेशन आरेख देखें)।अधिक चिकनाई से बचें, क्योंकि इससे कैम क्लच अत्यधिक गर्मी उत्पन्न करेगा।
3. रिडक्शन गियरबॉक्स में कैम क्लच का उपयोग करते समय, सुनिश्चित करें कि गियरबॉक्स से तेल कैम क्लच में प्रवेश नहीं कर सकता है।यदि कैम क्लच गियर ऑयल के संपर्क में आता है जिसमें चिपचिपाहट बढ़ाने वाले एडिटिव्स होते हैं तो सेवा जीवन को काफी छोटा किया जा सकता है।स्नेहन दिशानिर्देशों के लिए पृष्ठ 80 देखें।
4. बाहरी दौड़ पर कवर या सील समर्थन स्थापित करते समय, 10.9 या उससे अधिक की तन्यता रेटिंग वाले बोल्ट का उपयोग करें।रिसाव को रोकने के लिए संभोग सेवाओं के बीच सीलिंग एजेंट या पैकिंग सामग्री का उपयोग करें।
बीआर श्रृंखला पैकेज प्रकार कैम क्लच का उपयोग करना
पिछले प्रकारों के समान, पैकेज प्रकार कैम क्लच को बॉल बेयरिंग कैसेट में डिज़ाइन किया गया है जो बनाता है
एक टोक़ हाथ और/या युग्मन तेजी से और आसान के साथ स्थापना।पैकेज प्रकार कैम क्लच ग्रीस लुब्रिकेटेड है।
