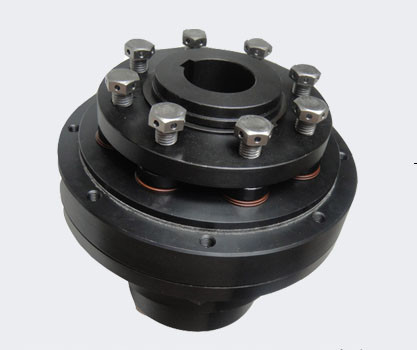

टीएससी बॉल टॉर्क लिमिटर कपलिंग शाफ्ट टॉर्क लिमिटर क्लच

टीएससी बॉल टाइप टॉर्क लिमिटर क्लच कपलिंग शाफ्ट टॉर्क लिमिटर


उत्पाद का परिचय

फ्रिक्शन टॉर्क लिमिटर कपलिंग को सेफ्टी क्लच कपलिंग भी कहा जाता है।घर्षण टॉर्क लिमिटर कपलिंग का उपयोग अक्सर प्रिंसिपल और पैसिव साइड पावर ट्रांसमिशन के बीच स्थापित करने के लिए किया जाता है, जब ओवरलोड फॉल्ट सेट वैल्यू (टॉर्क) से अधिक होता है और टॉर्क लिमिटर पृथक्करण का उत्पादन करेगा, इस प्रकार प्रभावी रूप से ड्राइव मशीनरी की रक्षा करता है, जैसे मोटर, रेड्यूसर , सर्वो मोटर) और साथ ही लोड, सामान्य रूप निम्नानुसार है: घर्षण टोक़ सीमक युग्मन और गेंद प्रकार टोक़ सीमक।

टोक़ सीमक की बढ़ती संरचना शाफ्ट-शाफ्ट, शाफ्ट-निकला हुआ किनारा, शाफ्ट-तुल्यकालिक चरखी, शाफ्ट-स्प्रोकेट, शाफ्ट-गियर, शाफ्ट-चरखी और इसी तरह है।

घर्षण टोक़ सीमक युग्मन का उपयोग मुद्रण उपकरण में किया जाता है;बैटरी उद्योग, लौह स्क्रैप कन्वेयर, उत्पादन लाइन संदेश, विभक्त।

स्टील बॉल टॉर्क लिमिटर (टॉर्क लिमिटर) विशेषताएं: सटीक स्वचालित रीसेट स्टील बॉल टॉर्क लिमिटर, बिल्ट-इन प्रिसिजन बॉल मैकेनिज्म, जो ओवरलोड के समय सक्रिय और निष्क्रिय ट्रांसमिशन को बंद कर सकता है।प्रतिक्रिया समय 0.001-0.003 सेकंड है।इसके कई इंस्टॉलेशन फॉर्म हैं, जैसे शाफ्ट स्प्रोकेट, शाफ्ट शाफ्ट, शाफ्ट निकला हुआ किनारा, शाफ्ट सिंक्रोनस चरखी, शाफ्ट वी-आकार की चरखी, शाफ्ट गियर और इसी तरह।डायल के माध्यम से एक निश्चित सीमा के भीतर विघटन टोक़ के सेटिंग मूल्य को स्थिर रूप से समायोजित किया जा सकता है।लिमिट स्विच या सेंसर ओवरलोड के समय 24V डीसी इलेक्ट्रिक सिग्नल आउटपुट कर सकता है, जिसका उपयोग अलार्म डिवाइस (जैसे इलेक्ट्रिक बेल और इंडिकेटर लाइट) को शुरू करने के लिए किया जा सकता है, और इसका इस्तेमाल ड्राइवर को तुरंत बंद करने के लिए भी किया जा सकता है।बेहद लंबी सेवा जीवन के साथ, यह अनगिनत अधिभार विघटन कार्यों का सामना कर सकता है।

स्टील बॉल टॉर्क लिमिटर का कार्य सिद्धांत: महत्वपूर्ण टॉर्क को सटीक स्प्रिंग द्वारा नियंत्रित किया जाता है, जो बहुत सटीक टॉर्क वैल्यू प्राप्त कर सकता है।समान समग्र आकार वाले उत्पादों के लिए, अलग-अलग स्लिप टॉर्क को निर्धारित करने के लिए अलग-अलग बिल्ट-इन स्प्रिंग्स को बदला जा सकता है।इसका उपयोग एक छोर पर शाफ्ट और दूसरे छोर पर पहिया की स्थापना के लिए किया जाता है।ओवरलोड को खत्म करने के बाद, रीसेट मोड एक सर्कल में 360 डिग्री रीसेट होता है।इसे बाहरी रूप से लिमिट स्विच से जोड़ा जा सकता है, और ओवरलोड होने पर आउटपुट इलेक्ट्रिकल सिग्नल।इसका उपयोग पैकेजिंग, इलेक्ट्रॉनिक उपकरण और अन्य यांत्रिक उद्योगों में किया जा सकता है इसका व्यापक रूप से स्प्लिटर, स्क्रू एक्सट्रूडर, स्वचालित संदेश, मैकेनिकल रबर उपकरण आदि में उपयोग किया जाता है।

इंस्टॉलेशन दो प्रकार के होते हैं: की-वे इंस्टॉलेशन और एक्सपेंशन स्लीव इंस्टॉलेशन

उत्पाद पैरामीटर


टीएससी टोक़ लिमिटर का आयाम
