उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: TLK110 श्रृंखला
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 2
मूल्य: negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 1000 प्रति माह
मॉडल संख्या: |
TLK110 लॉकिंग असेंबली |
सामग्री: |
GCr15 असर स्टील |
छिद्र का आकार: |
14-90 मिमी |
वज़न: |
0.15-4.2KG |
बहरी घेरा: |
23-112mm |
आकार: |
M4 M6 M8 M10 |
टोक़ (केएनएम: |
0.1-12.75 |
मॉडल संख्या: |
TLK110 लॉकिंग असेंबली |
सामग्री: |
GCr15 असर स्टील |
छिद्र का आकार: |
14-90 मिमी |
वज़न: |
0.15-4.2KG |
बहरी घेरा: |
23-112mm |
आकार: |
M4 M6 M8 M10 |
टोक़ (केएनएम: |
0.1-12.75 |

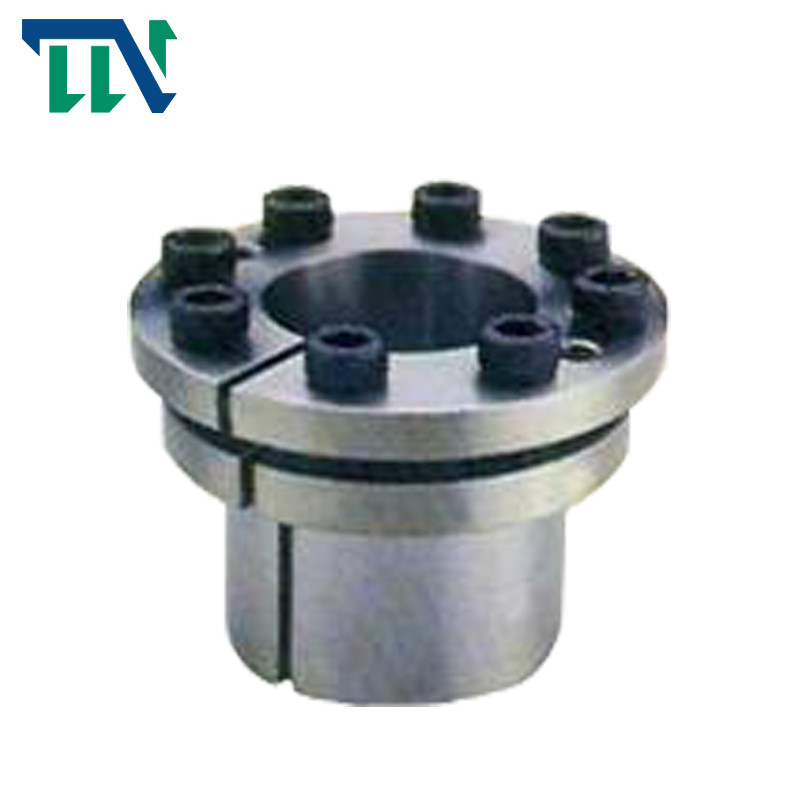

TLK110 लॉक नट असर मानक दस्ता लॉकिंग डिवाइस
उत्पाद परिचय
लॉकिंग असेंबली कनेक्शन एक सटीक, गैप-फ्री, कीलेस कनेक्शन है। कुंजी ट्रांसमिशन के कारण तनाव एकाग्रता और रोलिंग कीज़ जैसे नुकसान को विश्वसनीय रूप से समाप्त करता है।इसमें सुविधाजनक और त्वरित स्थिति, लंबी सेवा जीवन के फायदे हैं और इसे खराब करना आसान नहीं है।काम के दौरान कोई रिश्तेदार फिसलन नहीं है और कोई पहनना नहीं है।यह विभिन्न उच्च परिशुद्धता संचरण और सर्वो तंत्र में उपयोग के लिए विशेष रूप से उपयुक्त है
दोष और उपचार
काम में बड़े टोक़ के लंबे समय तक संचरण के कारण, विस्तार आस्तीन धातु थकान विरूपण का कारण बनता है, जिसके परिणामस्वरूप विस्तार आस्तीन और फास्टनरों के बीच थकान होती है।वहीं, बड़ी सिंटरिंग मशीन होने के कारण इसे ठीक करना मुश्किल है।इन समस्याओं को हल करने के लिए, साइट पर मरम्मत के लिए पॉलिमर कंपोजिट का उपयोग किया जा सकता है।भागों और चलने की स्थिति और उपकरणों के पहनने के बीच मिलान संबंध आम तौर पर भागों और मोल्ड मरम्मत प्रक्रिया के बीच संबंधित संबंध होता है।
मरम्मत को मुख्य रूप से निम्नलिखित चरणों में विभाजित किया गया है: सबसे पहले, पत्रिका के घिसे हुए हिस्सों और गियर के आंतरिक छेद को साफ, सूखा और खुरदरा माना जाता है, और प्राथमिक धातु का रंग उजागर होता है।शाफ्ट व्यास की सतह को बहुलक धातु मरम्मत सामग्री 2211f के साथ लेपित किया जाता है, एक शासक के साथ स्क्रैप किया जाता है और जम जाता है;गियर के भीतरी छेद की सतह का इलाज किया जाएगा, और बहुलक धातु की मरम्मत सामग्री को पहनने के निशान को चिकना और जमने के लिए लागू किया जाएगा;सामग्री को गर्म और जमने के बाद, सामग्री की सतह को पॉलिश और समतल किया जाता है, और लॉकिंग असेंबली की आंतरिक रिंग को मोल्ड के रूप में उपयोग किया जाता है।
शाफ्ट व्यास की सतह के मरम्मत वाले हिस्से को आकार के साथ फिट करें, पैर के किनारे को पॉलिश करें, और फिर मरम्मत किए गए आकार को मापें;अंत में, लॉकिंग असेंबली के आंतरिक और बाहरी रिंगों को सामान्य असेंबली के लिए बहुलक धातु की मरम्मत सामग्री के साथ लेपित किया जाता है।
उत्पाद सुविधाएँ
| आदर्श | RLK603 लॉकिंग असेंबली | |
| रेटेड लोड (केएनएम) | बल | 5-3500 |
| टॉर्कः | 0.025-517 | |
| इनर रेस साइज (मिमी) | 14-360 | |
| बाहरी दौड़ का आकार (मिमी) | 38-590 | |
| मोटाई (मिमी) | 15-175 | |
| वजन (किग्रा) | 0.1-186 | |
उत्पाद पैरामीटर
|
基 基 尺 寸 मौलिक आयाम |
आंतरिक षट्भुज के नेतृत्व वाला बोल्ट |
额 额 负 荷 चूहों से भरा हुआ |
पीएफ (एन/मिमी2) ए/बी |
एमए
(एनएम) |
जी
(किलोग्राम) |
||||||||||
| डी | डी | डी0 | ली0 | ली | ली1 | ली2 | डी1 | डी2 |
मैं आकार |
मैं मात्रा |
एफटी(केएन) ए/बी |
एमटी(केएनएम) ए/बी | |||
| मिमी | |||||||||||||||
| 14 | 23 | 28.5 | 23 | 14 | 26 | 30 | 38 | 33 | एम 4 | 15.5/9.7 | 0.108/0.068 | 210/132 | 4.9 | 0.15 | |
| 15 | 24 | 32 | 29 | 16 | 36 | 42 | 45 | 40 | एम6 | 4 | 35.5/22.4 | 0.285/0.179 | 307/193 | 17 | 0.25 |
| 16 | 24 | 32 | 29 | 16 | 36 | 42 | 45 | 40 | एम6 | 35.5/22.4 | 0.285/0.179 | 328/206 | 17 | 0.26 | |
| 18 | 26 | 34 | 47 | 42 | 0.320 / 0.200 | 290/184 | 0.27 | ||||||||
| 19 | 27 | 35 | 34 | 18 | 41 | 47 | 49 | 43 | एम6 | 4 | 35.5/22.4 | 0.335/0.212 | 276/174 | 17 | 0.30 |
| 20 | 28 | 36 | 50 | 44 | 0.350/0.224 | 262/165 | 0.31 | ||||||||
| 22 | 32 | 40 | 54 | 48 | 6 | 0.353/0.231 | 155/101 | 0.38 | |||||||
| 24 | 34 | 42 | 56 | 50 | 6 | 0.636/0.400 | 237/149 | 0.38 | |||||||
| 25 | 34 | 42 | 41 | 25 | 48 | 54 | 56 | 50 | एम6 | 6 | 53.4/33.6 | 0.665/0.420 | 228/143 | 17 | 0.40 |
| 28 | 39 | 47 | 61 | 55 | 6 | 0.745/0.470 | 204/128 | 0.41 | |||||||
| 30 | 41 | 49 | 61 | 57 | 6 | 0.795/0.500 | 189/119 | 0.47 | |||||||
| 32 | 43 | 51 | 65 | 59 | 8 | 1.136/0.715 | 237/149 | 0.48 | |||||||
| 35 | 47 | 54 | 69 | 62 | 1.160/0.735 | 152/99 | 0.63 | ||||||||
| 38 | 50 | 58 | 45 | 32 | 52 | 58 | 72 | 66 | एम6 | 8 | 71.3/44.8 | 1.223/0.797 | 140/92 | 17 | 0.67 |
| 40 | 53 | 61 | 75 | 69 | 1.287/0.840 | 133/87 | 0.74 | ||||||||
| 42 | 55 | 63 | 78 | 71 | 1.352/0.881 | 127/82 | 0.78 | ||||||||
| 45 | 59 | 69.5 | 86 | 80 | 2.677/1.745 | 155/102 | 1.23 | ||||||||
| 48 | 62 | 71.5 | 64 | 45 | 72 | 80 | 87 | 81 | एम8 | 8 | 119/77.6 | 2.855/1.860 | 145/92 | 41 | 1.24 |
| 50 | 65 | 75.5 | 92 | 86 | 2.975/1.940 | 140/92 | 1.40 | ||||||||
| 55 | 71 | 81.5 | 98 | 92 | 3.680/2.400 | 117/77 | 1.70 | ||||||||
| 60 | 77 | 87.5 | 74 | 55 | 82 | 90 | 104 | 98 | एम8 | 9 | 133/87.2 | 4.015/2.620 | 107/70 | 41 | 1.90 |
| 65 | 84 | 94.5 | 111 | 105 | 4.350/2.840 | 100/65 | 2.20 | ||||||||
| 70 | 90 | 101.5 | 119 | 113 | 9 | 212/139 | 7.440/4.850 | 123/81 | 3.05 | ||||||
| 75 | 95 | 107.0 | 126 | 119 | 9 | 212/139 | 7.970/5.200 | 114/75 | 3.32 | ||||||
| 80 | 100 | 112.5 | 87 | 65 | 97 | 107 | 131 | 125 | एम10 | 12 | 283/184 | 11.335/7.39 | 144/94 | 83 | 3.50 |
| 85 | 106 | 118.5 | 137 | 131 | 12 | 283/184 | 12.040/7.85 | 135/88 | 3.81 | ||||||
| 90 | 112 | 124.5 | 144 | 137 | 12 | 283/184 | 12.750/8.32 | 128/83 | 4.20 | ||||||
