उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: Z14
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 2
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 1000 प्रति माह
मॉडल संख्या: |
Z14 लॉकिंग असेंबली |
सामग्री: |
GCr15 असर स्टील |
वज़न: |
0.09-0.46KG |
बहरी घेरा: |
25-72 मिमी |
मोटाई (मिमी): |
60-155 |
जनम का आकार: |
14-65 मिमी |
टोक़ (केएनएम: |
9.2-38.9 |
मॉडल संख्या: |
Z14 लॉकिंग असेंबली |
सामग्री: |
GCr15 असर स्टील |
वज़न: |
0.09-0.46KG |
बहरी घेरा: |
25-72 मिमी |
मोटाई (मिमी): |
60-155 |
जनम का आकार: |
14-65 मिमी |
टोक़ (केएनएम: |
9.2-38.9 |

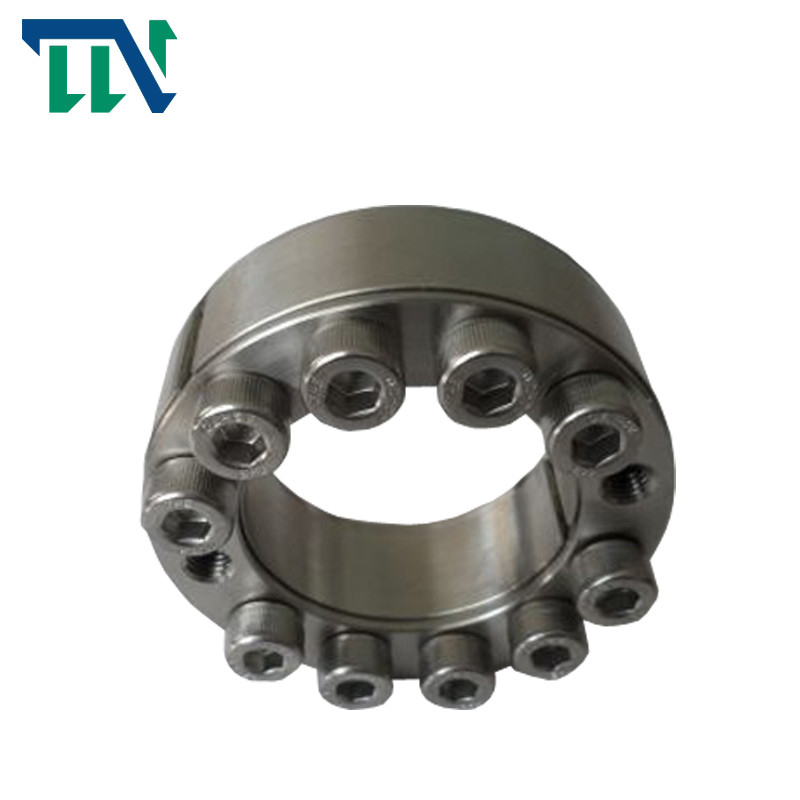

मशीन टूल्स के लिए Z14 कीलेस लॉकिंग असेंबली टूल लॉकिंग डिवाइस
उत्पाद सुविधाएँ
एक्सपेंशन स्लीव का मुख्य उद्देश्य स्प्लिन और सिंगल कीज़ के फंक्शन को बदलना है, ताकि लोड को ट्रांसमिट करने के लिए पार्ट्स (जैसे गियर, फ्लाईव्हील, पुली, आदि) और शाफ्ट के बीच कनेक्शन को महसूस किया जा सके।
जब इसका उपयोग किया जाता है, तो उच्च शक्ति वाले बोल्ट की क्रिया के माध्यम से, आंतरिक रिंग और शाफ्ट के बीच और बाहरी रिंग और हब के बीच एक विशाल होल्डिंग बल उत्पन्न होता है।जब लोड के तहत, टोक़, अक्षीय बल, या दोनों का संयुक्त भार विस्तार आस्तीन और भागों और साथ में घर्षण बल के संयुक्त दबाव द्वारा प्रेषित होता है।
|
|||||||||||||||||||||||||||
सुरक्षा सावधानियां और पुन: उपयोग
1. यदि इस उत्पाद का उपयोग मशीनरी उठाने या मशीनरी पर लोड करने के लिए किया जाता है, तो सुरक्षा सुनिश्चित करने के लिए सुरक्षा उपकरणों को सेट किया जाना चाहिए।
2. लोड के तहत बोल्ट को ढीला करना बिल्कुल मना है।
पुन: उपयोग के दौरान, लॉकिंग असेंबली का उपयोग केवल यह पुष्टि करने के बाद किया जा सकता है कि कोई गंदगी, जंग और क्षति नहीं है।ग्रेड 12.9 . है
उत्पाद पैरामीटर
|
基 基 尺 寸 मौलिक आयाम |
螺 आंतरिक षट्भुज सिर वाले बोल्ट |
额 额 负 荷 चूहों से भरा हुआ |
पीएफ (एन / मिमी 2) |
जी
(किलोग्राम) |
||||||||||
| डी | डी | डॉ | डी1 | ली | ली0 | ली1 | ली2 |
मैं आकार |
मैं मात्रा |
एमए एनएम |
एफटी(केएन) |
एमटी(केएनएम) |
||
| मिमी | ||||||||||||||
| 14 | 64 | 109 | 0.091 | |||||||||||
|
16 18 |
25 | 33 | 42 | 16 | 20 | 26 | 30 | एम 4 | 4 | 2.9 | 9.20 |
74 82 |
95 85 |
0.082 0.072 |
| 19 | 87 | 80 | 0.068 | |||||||||||
| 20 | 150 | 124 | 0.113 | |||||||||||
| 22 | 30 | 39 | 50 | 16 | 20 | 26 | 31 | एम5 | 4 | 6 | 15.00 | 165 | 113 | 0.110 |
| 24 | 180 | 104 | 0.088 | |||||||||||
| 25 | 187 | 100 | 0.144 | |||||||||||
| 28 | 36 | 45 | 55 | 16 | 20 | 26 | 31 | एम5 | 4 | 6 | 15.00 | 210 | 89 | 0.121 |
| 30 | 225 | 83 | 0.105 | |||||||||||
| 32 | 240 | 77 | 0.200 | |||||||||||
| 35 | 42 | 51 | 62 | 16 | 20 | 28 | 33 | एम5 | 4 | 6 | 15.00 | 260 | 71 | 0.730 |
| 36 | 270 | 69 | 0.162 | |||||||||||
| 38 | 44 | 54 | 66 | 16 | 20 | 28 | 34 | एम6 | 4 | 10 | 21.20 | 400 | 93 | 0.182 |
| 40 | 48 | 58 | 70 | 16 | 20 | 28 | 34 | एम6 | 4 | 10 | 21.20 | 425 | 88 | 0.223 |
| 42 | 446 | 83 | 0.191 | |||||||||||
| 45 | 55 | 67 | 82 | 20 | 25 | 35 | 43 | एम8 | 4 | 25 | 38.90 | 875 | 115 | 0.400 |
| 48 | 935 | 107 | 0.350 | |||||||||||
| 50 | 62 | 74 | 89 | 20 | 25 | 35 | 43 | एम8 | 4 | 25 | 38.90 | 974 | 103 | 0.500 |
| 55 | 1070 | 94 | 0.410 | |||||||||||
| 60 | 72 | 84 | 99 | 20 | 25 | 35 | 43 | एम8 | 4 | 25 | 38.90 | 1165 | 86 | 0.580 |
| 65 | 1265 | 79 | 0.460 | |||||||||||
