उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: एए श्रृंखला
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 5-10 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नाम: |
असर सामग्री एए श्रृंखला क्लच असर |
सामग्री: |
जीसीआर 15 असर स्टील |
प्रकार: |
एक तरह से बीयरिंग |
मोटाई (मिमी): |
47-190 |
टॉर्क (Nm）: |
17-5813 |
वजन (किग्रा): |
0.23-6 |
बोर आकार (मिमी): |
15-70 |
नाम: |
असर सामग्री एए श्रृंखला क्लच असर |
सामग्री: |
जीसीआर 15 असर स्टील |
प्रकार: |
एक तरह से बीयरिंग |
मोटाई (मिमी): |
47-190 |
टॉर्क (Nm）: |
17-5813 |
वजन (किग्रा): |
0.23-6 |
बोर आकार (मिमी): |
15-70 |

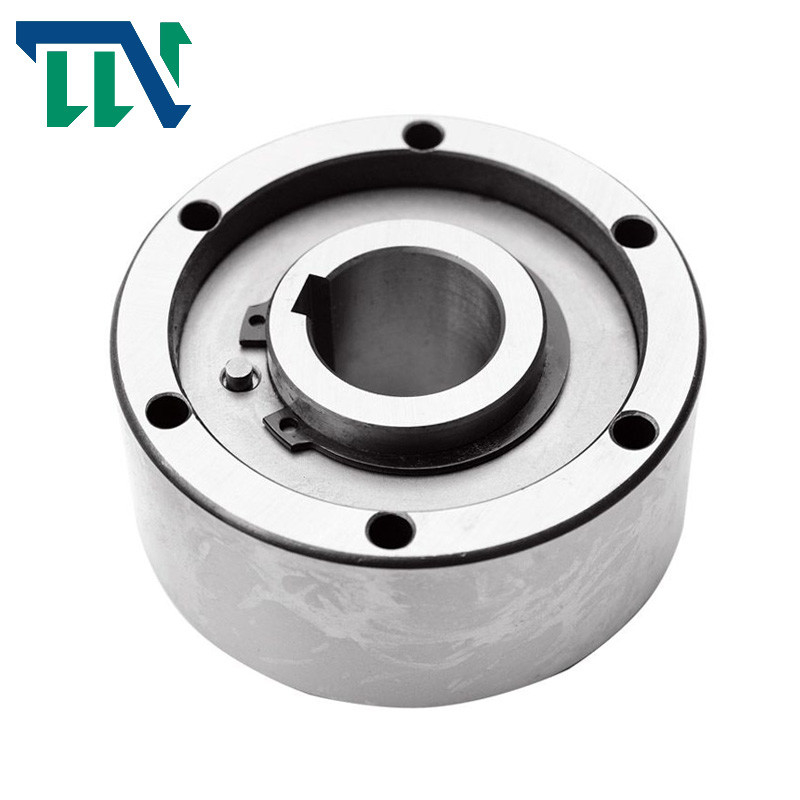

असर सामग्री एए सीरीज क्लच असर एक तरह से
उत्पादन परिचय
रोलर बेयरिंग एक तरह का बेयरिंग है।जब जर्नल घूमता है, तो यह आमतौर पर लोकेटिंग रिंग पर स्थापित कई रोलर्स के साथ परिधीय संपर्क बनाता है।रोलर बीयरिंग प्रीलोडिंग के माध्यम से अच्छी सटीकता और कठोरता प्राप्त कर सकते हैं।टेपर के साथ इनर रिंग का उपयोग बेयरिंग की वर्किंग क्लीयरेंस को मनमाने ढंग से समायोजित करने के लिए भी किया जा सकता है।यह समाधान पूरी तरह से प्रिंटिंग मशीन ड्रम बेयरिंग की शून्य निकासी की आवश्यकता को पूरा कर सकता है
टाइप एए एक रोलर टाइप फ़्रीव्हील है जो गैर-असर समर्थित है।अक्षीय और रेडियल भार का समर्थन करने के लिए बियरिंग्स की आवश्यकता होती है।
यह डिज़ाइन ± S/2 की आंतरिक और बाहरी दौड़ के अक्षीय मिसलिग्न्मेंट को स्वीकार कर सकता है।
स्थापना द्वारा स्नेहन और सीलिंग भी प्रदान की जानी चाहिए।
मानक स्नेहन तेल है।
आंतरिक दौड़ शाफ्ट की कुंजी है।बाहरी दौड़ के केंद्रीकरण के लिए फिट H7 सहिष्णुता के लिए होना चाहिए।
बाहरी दौड़ का कनेक्शन बोल्ट के माध्यम से ग्रेड 10.9 या बेहतर है
उत्पाद पैरामीटर
| आकार | टीके1 | ओवररनिंग गति | वज़न |
खींचें टॉर्कः |
||||||||||
| डीएच7 | निमैक्स 2) | Namax3) | ध7 | डी5 | डी6 | डी3 | जेड | हे | ली | एफ | एस | (किलोग्राम) | टी.आर. | |
| (मिमी) | (एनएम) | (मिनट-1) | (मिनट-1) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (एनसीएम) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 1 1 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 1 1 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 1 1 | 95 | 2.5 | 7.6 | 11.8 | 320 |
टिप्पणियाँ
1) टी अधिकतम = 2 बार;टी केएन
2) आंतरिक दौड़ आगे निकल गई
3) बाहरी दौड़ ओवररन
दीन 6885.1 . का मुख्य मार्ग
