| Brand Name: | Tianniu |
| Model Number: | एलके-के सीरीज |
| MOQ: | 1 टुकड़ा |
| कीमत: | negotiable |
| Delivery Time: | 5-10 कार्य दिवस |
| Payment Terms: | टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी |

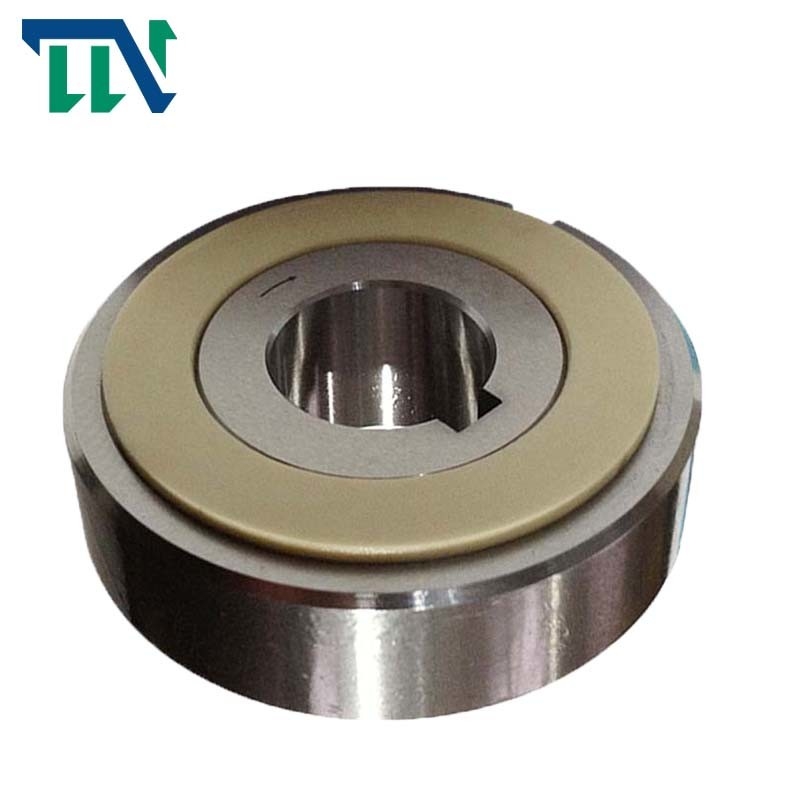

वस्त्र मशीनरी के लिए एलडी सीरीज वन वे स्प्रैग कैम क्लच असर
उत्पादन परिचय
Changzhou TIANNIU ट्रांसमिशन उपकरण कं, लिमिटेड एक पेशेवर एक तरह से क्लच असर आपूर्तिकर्ता है, प्राथमिक उत्पाद माइक्रो इलेक्ट्रोमैग्नेटिक क्लच, टॉर्क लिमिटर कपलिंग, स्लाइडिंग शाफ्ट कपलिंग, फ्लेक्सिबल प्रोपेलर शाफ्ट कपलिंग, लॉकिंग असेंबली और शाफ्ट कपलिंग आदि हैं।
हम 10 साल से अधिक समय से स्प्रैग क्लच बियरिंग और क्लच वन वे बेयरिंग उद्योग में हैं, जो ग्राहकों की आवश्यकताओं के अनुरूप उत्पादों के व्यापार सिद्धांत में कायम है। हम अपने ग्राहकों को सुनने, नवाचारों को लागू करने और उनकी सभी जरूरतों को पूरा करने के लिए शिल्प कौशल के साथ निर्माण करते हैं। .
स्थापना और उपयोग
1. एलडी सीरीज कैम क्लच विशेष ग्रीस के साथ प्रीलुब्रिकेटेड है और उपयोग के लिए तैयार है। कोई अतिरिक्त स्नेहक की आवश्यकता नहीं है।
2. शाफ्ट पर क्लच स्थापित करते समय, क्लच बाहरी दौड़ को आंतरिक दौड़ से दूर खिसकने से रोकने के लिए एक नरम हथौड़े से क्लच इनर रेस को थोड़ा दबाएं।
3. प्लेट लगाना सुनिश्चित करें।यह बाहरी दौड़ को आंतरिक दौड़ से दूर जाने से रोकता है।दाईं ओर सूचीबद्ध प्लेट के अनुशंसित आयाम देखें।
4. लुब्रिकेशन के लिए प्लेट और थ्रस्ट मेटल को ग्रीस से ढक दें।
5. क्लच पर कभी भी थ्रस्ट लोड न लगाएं।क्लच पर लगाए गए थ्रस्ट लोड को उठाने के लिए अन्य उपकरण उपलब्ध कराए जाने चाहिए।
6. कुंजी JIS B1301-1959 के अनुसार होनी चाहिए।
7. चरखी, स्प्रोकेट आदि के छिद्रों में H6 या H7 की सहनशीलता होनी चाहिए।
|
नमूना
|
एलडी कैम क्लच
|
|
|
इनर रेस साइज (मिमी)
|
10-30 मिमी
|
|
|
बाहरी दौड़ का आकार (मिमी)
|
47-82 मिमी
|
|
|
मोटाई (मिमी)
|
24 मिमी
|
|
|
वजन (किग्रा)
|
0.25-0.65 किग्रा
|
|
|
टोक़ क्षमता (एनएम)
|
5.88-49 एनएम
|
|
उत्पाद पैरामीटर
| नमूना | टॉर्कः क्षमता (एनएम) |
खींचें टॉर्कः (एनएम) |
मैक्स। घोषणाओं (आर/मिनट) |
मैक्स। अनुक्रमण (चक्र/मिनट) |
मैक्स रेडियल लोड कब घोषणाओं (किग्रा) |
छिद्र का आकार |
ए |
बी |
सी |
डी |
इ |
बाहरी दौड़ कीवे |
वज़न ( किलोग्राम ) |
|
| आंतरिक प्रतिस्पर्धा | दीया। (एच 7) |
कीवे | ||||||||||||
| एलडी04 | 5.88 | 0.2 | 300 | 100 | 20 | 10 | 4x1.5 | 19.5 | 23.9 | 24 | 47 -0.014 -0.039 |
40 | 5x3 | 0.25 |
| एलडी05 | 9.8 | 0.29 | 300 | 100 | 30 | 14 | 5x2 | 19.5 | 23.9 | 24 | 52 -0.017 -0.042 |
45 | 5x3 | 0.3 |
| एलडी06 | 19.6 | 0.29 | 200 | 100 | 50 | 20 | 5x2 | 19.5 | 23.9 | 24 | 62 -0.017 -0.042 |
52 | 7x4 | 0.4 |
| एलडी07 | 29.4 | 0.39 | 200 | 100 | 70 | 25 | 7x3 | 19.5 | 23.9 | 24 | 72 -0.017 -0.042 |
62 | 7x4 | 0.55 |
| एलडी08 | 49 | 0.49 | 200 | 100 | 80 | 30 | 7x3 | 19.5 | 23.9 | 24 | 82 -0.017 -0.042 |
70 | 10x4.5 | 0.65 |
बढ़ते उदाहरण:
