उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: बीआर श्रृंखला
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्र शिपिंग द्वारा कार्टन
प्रसव के समय: 5-10 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नाम: |
बीआर सीरीज ओवररनिंग कैम क्लच |
सामग्री: |
जीसीआर 15 असर स्टील |
टोक़ (एनएम): |
49-2819 |
वजन (किग्रा): |
1.3-84 |
बोर का आकार (मिमी): |
20-240 |
कीवे: |
डेटाशीट देखें |
नाम: |
बीआर सीरीज ओवररनिंग कैम क्लच |
सामग्री: |
जीसीआर 15 असर स्टील |
टोक़ (एनएम): |
49-2819 |
वजन (किग्रा): |
1.3-84 |
बोर का आकार (मिमी): |
20-240 |
कीवे: |
डेटाशीट देखें |

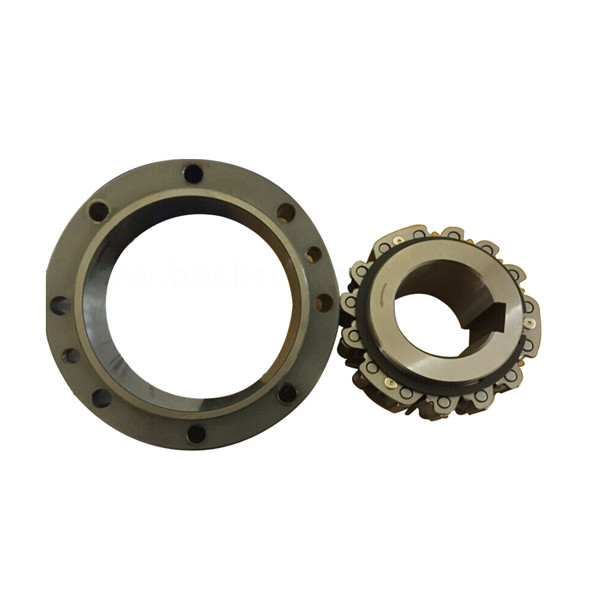

ओवररनिंग क्लच BR240 BR220 BR190 कैम बैकस्टॉप
उत्पादन परिचय
बीआर सीरीज पैकेज टाइप कैम क्लच का उपयोग करना
पिछले प्रकारों के समान, पैकेज प्रकार कैम क्लच को एक बॉल बेयरिंग कैसेट में डिज़ाइन किया गया है जो एक टॉर्क आर्म और/या कपलिंग के साथ इंस्टालेशन को तेज और आसान बनाता है।पैकेज प्रकार कैम क्लच ग्रीस लुब्रिकेटेड है।
स्थापना और उपयोग
1. हम कैम क्लच इंस्टालेशन के लिए h6 या h7 की शाफ्ट टॉलरेंस का उपयोग करने की सलाह देते हैं।
2. ISO R773 (DIN 6885.1) समानांतर कुंजी का उपयोग करें।सुनिश्चित करें कि कुंजी कीवे में नहीं चलती है।एक ढीली चाबी कैम क्लच को नुकसान पहुंचाएगी।
3. शाफ्ट पर कैम क्लच स्थापित करते समय, कृपया नीचे दी गई प्रक्रिया का पालन करें।क्लच को कभी भी स्टील के हथौड़े से न मारें और न ही अनावश्यक इम्पैक्ट लोड लगाएं।
1) दौड़ की परिधि के चारों ओर घूमते हुए एक नरम हथौड़े से आंतरिक दौड़ को हल्के से टैप करें ताकि कैम क्लच धीरे-धीरे और समान रूप से शाफ्ट के अंत में चला जाए।सुनिश्चित करें कि बाहरी दौड़ बेदखल न हो जाए।
2) कैम क्लच के घूमने की दिशा को सत्यापित करें।आंतरिक रेस पर तीर फ्री रनिंग (कैम डिसेंगेज्ड) दिशा दिखाता है।सुनिश्चित करें कि कैम एंगेजमेंट की दिशा इच्छित एप्लिकेशन से मेल खाती है।
3) यह सुनिश्चित करने के लिए कि कैम क्लच शाफ्ट पर नहीं चल सकता है, अंत प्लेट को सुरक्षित रूप से कस लें।
4) आंतरिक रेस पर एक अंत प्लेट रखें और कैम क्लच को शाफ्ट पर खींचने के लिए बढ़ते बोल्ट का उपयोग करें जैसा कि चित्र में दिखाया गया है।
4. यदि आप टॉर्क आर्म का उपयोग कर रहे हैं, तो सुनिश्चित करें कि टॉर्क आर्म को माउंट करने के लिए उपयोग किए जाने वाले बोल्ट की तन्यता ताकत 10.9 या अधिक है, और उन्हें सुरक्षित रूप से कस लें।
5. टॉर्क आर्म और टॉर्क आर्म स्टॉपर के बीच 2mm क्लीयरेंस सेट करें।अगर टॉर्क आर्म को सख्ती से माउंट किया जाता है, तो यह कैम क्लच पर लोड लगाएगा जो अंततः इसे नुकसान पहुंचा सकता है।
6. एक उपयुक्त कपलिंग स्थापित करें यदि संभावना है कि शाफ्ट थर्मल विस्तार से बढ़ेगा जैसा कि कुछ निकास पंखे सहायक ड्राइव सिस्टम अनुप्रयोगों में सामने आया है।
7. यदि थ्रस्ट लोड का सामना करना पड़ता है, तो एक थ्रस्ट बियरिंग स्थापित करें जो उन थ्रस्ट लोड को कैम क्लच में स्थानांतरित होने से रोकेगा।
8. कैम क्लच शिपमेंट से पहले ग्रीस के साथ पहले से पैक किया गया है और स्थापना और संचालन के लिए तैयार है।स्नेहन दिशानिर्देशों के लिए पृष्ठ 80 देखें।
उत्पाद पैरामीटर
| नमूना | जनम का आकार | ए | बी | सी (एच 7) |
डी (एच 7) |
इ | एफ | बढ़ते छेद |
जीतना छेद |
एच मिन | मैं | जे | क | एल | ममैक्स | |||
| दीया। (H7) |
चाबी रास्ता |
नाला हे |
पीसीडी | सं.-दीया। | सं.-आकार | |||||||||||||
| जी | क्यूआर | अनुसूचित जनजाति | ||||||||||||||||
| BR20 | 20 | 6x2.8 | 0.5 | 35 | 35 | 90 | 66 | 40.7 | 40.7 | 78 | 6-6.6 | 2-M6 | 53 | 0 | 0 | 5 | 5 | 4.0 |
| BR25 | 25 | 8x3.3 | 0.5 | 35 | 35 | 95 | 70 | 44.7 | 44.7 | 82 | 6-6.6 | 2-M6 | 58 | 0 | 0 | 5 | 5 | 4.0 |
| BR30 | 30 | 8x3.3 | 1.0 | 35 | 35 | 100 | 75 | 49.7 | 49.7 | 87 | 6-6.6 | 2-M6 | 64 | 0 | 0 | 5 | 5 | 4.0 |
| BR35 | 35 | 10x3.3 | 1.0 | 35 | 35 | 110 | 80 | 54.7 | 54.7 | 96 | 8-6.6 | 2-M6 | 70 | 0 | 0 | 5 | 5 | 4.0 |
| BR40 | 40 | 12x3.3 | 1.0 | 35 | 35 | 125 | 90 | 64.7 | 64.7 | 108 | 8-9.0 | 2-एम8 | 81 | 0 | 0 | 5 | 5 | 4.0 |
| BR45 | 45 | 14x3.8 | 1.0 | 35 | 35 | 130 | 95 | 69.7 | 69.7 | 112 | 8-9.0 | 2-एम8 | 86 | 0 | 0 | 5 | 5 | 4.0 |
| BR50 | 50 | 14x3.8 | 1.0 | 40 | 40 | 150 | 110 | 84.7 | 84.7 | 132 | 8-9.0 | 2-एम8 | 103 | 0 | 0 | 7.5 | 7.5 | 6.5 |
| BR60 | 60 | 18x4.4 | 1.5 | 60 | 50 | 175 | 125 | 80 | 80 | 155 | 8-11.0 | 2-एम10 | 110 | 5 | 5 | 7 | 7 | 6.0 |
| BR70 | 70 | 20x4.9 | 1.5 | 60 | 50 | 190 | 140 | 95 | 95 | 165 | 12-11.0 | 2-एम10 | 125 | 5 | 5 | 7 | 7 | 6.0 |
| BR80 | 80 | 22x5.4 | 1.5 | 70 | 60 | 210 | 160 | 115 | 115 | 185 | 12-11.0 | 2-एम10 | 148 | 5 | 5 | 12 | 12 | 11.0 |
| BR90 | 90 | 25 x5.4 | 1.5 | 80 | 70 | 230 | 180 | 135 | 135 | 206 | 12-13.5 | 2-एम12 | 170 | 5 | 5 | 17 | 17 | 16.0 |
| BR100 | 100 | 28x6.4 | 1.5 | 90 | 80 | 270 | 210 | 143 | 143 | 240 | 12-17.5 | 2-एम 16 | 180 | 5 | 5 | 13.7 | 13.7 | 12.0 |
| BR130 | 130 | 32 x7.4 | 2.0 | 90 | 80 | 310 | 240 | 173 | 173 | 278 | 12-17.5 | 2-एम 16 | 210 | 5 | 5 | 13.7 | 13.7 | 12.0 |
| BR150 | 150 | 36x8.4 | 2.0 | 90 | 80 | 400 | 310 | 243 | 243 | 360 | 12-17.5 | 2-एम 16 | 280 | 5 | 5 | 13.7 | 13.7 | 12.0 |
| BR180 | 180 | 45x10.4 | 2.0 | 105 | 80 | 400 | 310 | 290 | 270 | 360 | 12-17.5 | 2-एम 16 | 280 | 5 | 20 | 11.5 | 15.9 | 14.0 |
| BR190 | 190 | 45x10.4 | 2.0 | 105 | 80 | 420 | 330 | 310 | 286 | 380 | 16-17.5 | 2-एम 16 | 300 | 5 | 20 | 12.5 | 8.9 | 7.5 |
| BR220 | 220 | 50x11.4 | 2.0 | 105 | 80 | 460 | 360 | 340 | 320 | 410 | 18-17.5 | 2-एम 16 | 330 | 5 | 20 | 12.5 | 10.9 | 9.0 |
| BR240 | 240 | 56x12.4 | 2.0 | 105 | 80 | 490 | 390 | 370 | 350 | 440 | 18-17.5 | 2-एम 16 | 360 | 5 | 20 | 12.5 | 10.9 | 9.0 |
नमूना |
नाला |
यू |
ऑयलप्लगपोजिशन / दीया। |
वज़न (किलोग्राम) |
जड़त्वीय क्षण GD2 (केजीएम2) |
|||
| एन | पी | वी | डब्ल्यू | एक्स × पीटी-वाई | ||||
| BR20 | 1.5 | 1.5 | 30.0 | 17.5 | - | 4×पीटी-1/16 | 1.3 | 2.25 × 10-4 |
| BR25 | 1.5 | 1.5 | 30.0 | 17.5 | - | 4×पीटी-1/16 | 1.4 | 3.28×10-4 |
| BR30 | 1.5 | 1.5 | 30.0 | 17.5 | - | 4×पीटी-1/16 | 1.5 | 4.44×10-4 |
| BR35 | 1.5 | 1.5 | 22.5 | 17.5 | - | 4×पीटी-1/8 | 1.9 | 5.65×10-4 |
| BR40 | 1.5 | 1.5 | 22.5 | 17.5 | - | 4×पीटी-1/8 | 2.4 | 1.01×10-3 |
| BR45 | 1.5 | 1.5 | 22.5 | 17.5 | - | 4×पीटी-1/8 | 2.6 | 1.22×10-3 |
| BR50 | 2.5 | 2.0 | 22.5 | 20 | - | 4 × पीटी-1/8 | 4.1 | 2.64 × 10-3 |
| BR60 | 3.5 | 2.0 | 22.5 | 25 | - | 4 × पीटी-1/8 | 7.3 | 3.73 × 10-3 |
| BR70 | 3.5 | 2.0 | 15.0 | 25 | - | 4 × पीटी-1/8 | 8.1 | 6.65 × 10-3 |
| BR80 | 3.5 | 2.0 | 15.0 | 14 | 32 | 4 × पीटी-1/8 | 12.0 | 1.77×10-2 |
| BR90 | 3.5 | 2.0 | 15.0 | 19 | 32 | 4 × पीटी-1/8 | 16.0 | 3.16×10-2 |
| BR100 | 4.5 | 2.0 | 15.0 | 20 | 40 | 4 × पीटी-1/4 | 23.0 | 6.31×10-2 |
| BR130 | 4.5 | 2.0 | 15.0 | 20 | 40 | 4 × पीटी-1/4 | 31.0 | 0.109 |
| BR150 | 4.5 | 3.0 | 15.0 | 20 | 40 | 4 × पीटी-1/4 | 58.0 | 0.365 |
| BR180 | 4.5 | 3.0 | 15.0 | 20 | 40 | 4 × पीटी-1/4 | 60.0 | 0.435 |
| BR190 | 4.5 | 3.0 | 11.25 | 20 | 40 | 4 × पीटी-1/4 | 65.0 | 0.563 |
| BR220 | 4.5 | 3.0 | 10.0 | 20 | 40 | 4 × पीटी-1/4 | 76.0 | 0.789 |
| BR240 | 4.5 | 3.0 | 10.0 | 20 | 40 | 4 × पीटी-1/4 | 84.0 | 1.05 |
टिप्पणियाँ:
1. पैकेज प्रकार कैम चंगुल सभी ऑर्डर करने के लिए बने हैं।ऑर्डर करने के लिए, कृपया डायमेंशन डायग्राम देखें।
कृपया हमें सूचित करें कि कैम क्लच का उपयोग लंबवत अनुप्रयोग में किया जाना है, और यदि ऑपरेटिंग वातावरण
तापमान -5°C से कम या +40°C से अधिक होगा।
2. ऐसे मामले हैं जब पैकेज के दौरान आंतरिक दौड़ की मुफ्त चलने की गति सीमित हो जाएगी
प्रकार CamClutches क्षैतिज रूप से स्थापित हैं,
3. यदि आपका आवेदन क्लच एंगेजमेंट स्पीड या इनर रेस फ्री रनिंग स्पीड के लिए सूचीबद्ध नहीं है
यह सूची, कृपया हमसे संपर्क करें।
आयाम (पैकेज प्रकार):
| नमूना | जनम का आकार (H7) |
कीवे | ए | बी | सी (एच 7) |
डी | पीसीडी इ |
FG | वज़न (किलोग्राम) |
| बीआर20पी | 20 | 6X2.8 | 87 | 79 | 94 | 35 | 78 | 6-एम6×12 | 3.4 |
| बीआर25पी | 25 | 8X3.3 | 89 | 81 | 98 | 40 | 82 | 6-एम6×12 | 3.8 |
| BR30P | 30 | 8X3.3 | 94 | 85 | 103 | 45 | 87 | 6-एम6×12 | 4.3 |
| बीआर35पी | 35 | 10X3.3 | 94 | 85 | 112 | 50 | 96 | 8-एम6×12 | 5.1 |
| बीआर40पी | 40 | 12X3.3 | 100 | 91 | 130 | 55 | 108 | 8-एम8×16 | 7.5 |
| बीआर45पी | 45 | 14X3.8 | 100 | 91 | 135 | 60 | 112 | 8-एम8×16 | 7.9 |
| बीआर50पी | 50 | 14X3.8 | 107 | 98 | 152 | 70 | 132 | 8-एम8×16 | 10.9 |
| BR60P | 60 | 18X4.4 | 122 | 112 | 180 | 80 | 155 | 8-एम 10 × 20 | 17.5 |
| BR70P | 70 | 20X4.9 | 128 | 118 | 190 | 90 | 165 | 12-एम 10 × 20 | 19.5 |
| BR80P | 80 | 22X5.4 | 148 | 134 | 210 | 105 | 185 | 12-एम 10 × 20 | 27 |
| बीआर90पी | 90 | 25X5.4 | 152 | 138 | 235 | 120 | 206 | 12-एम 12 × 24 | 35 |
| बीआर100पी | 100 | 28X6.4 | 186 | 172 | 275 | 140 | 240 | 12-एम 16 × 32 | 60 |
| BR130P | 130 | 32X7.4 | 208 | 188 | 314 | 160 | 278 | 12-एम 16 × 32 | 80 |
| बीआर150पी | 150 | 36X8.4 | 226 | 204 | 400 | 200 | 360 | 12-एम 16 × 32 | 151 |
| BR180P | 180 | 45X10.4 | 240 | 218 | 400 | 220 | 360 | 12-एम 16 × 32 | 169 |
| BR190P | 190 | 45X10.4 | 250 | 242 | 420 | 240 | 380 | 16-एम 16 × 32 | 193 |
| BR220P | 220 | 50X11.4 | 250 | 242 | 460 | 260 | 410 | 18-एम 16 × 32 | 220 |
| BR240P | 240 | 56X12.4 | 260 | 252 | 490 | 280 | 440 | 18-एम 16 × 32 | 267 |
बढ़ते उदाहरण:
स्थापना और उपयोग:
1. यदि आप पहले बाहरी दौड़ स्थापित कर रहे हैं, तो फिट की शुद्धता की जांच करें।बाहरी रेस माउंटिंग के लिए सह्यताओं को दाहिनी ओर तालिका में दिखाया गया है।सत्यापित करें कि सही सहनशीलता प्राप्त की जा सकती है।असामान्य स्थापना कैम क्लच को नुकसान पहुंचा सकती है।
2. कैम क्लच को लुब्रिकेट करने के लिए, आंतरिक रेस की बाहरी परिधि पर लुब्रिकेंट लगाएं (इंस्टॉलेशन डायग्राम देखें)।अधिक स्नेहन से बचें, क्योंकि यह कैम क्लच को अत्यधिक गर्मी उत्पन्न करने का कारण बनेगा।
3. कमी गियरबॉक्स पर कैम क्लच का उपयोग करते समय, सुनिश्चित करें कि गियरबॉक्स से तेल कैम क्लच में प्रवेश नहीं कर सकता है।यदि कैम क्लच गियर ऑयल के संपर्क में आता है जिसमें चिपचिपाहट बढ़ाने वाले एडिटिव्स होते हैं तो सेवा जीवन को काफी छोटा किया जा सकता है।स्नेहन दिशानिर्देशों के लिए पृष्ठ 80 देखें।
4. बाहरी रेस पर कवर या सील सपोर्ट स्थापित करते समय, 10.9 या अधिक की तनन रेटिंग वाले बोल्ट का उपयोग करें।रिसाव को रोकने के लिए संभोग सेवाओं के बीच सीलिंग एजेंट या पैकिंग सामग्री का उपयोग करें।
■ बीआर सीरीज पैकेज प्रकार कैम क्लच का उपयोग करना
पिछले प्रकारों के समान, पैकेज प्रकार कैम क्लच को बॉल बेयरिंग कैसेट में डिज़ाइन किया गया है जो बनाता है
टॉर्क आर्म और/या कपलिंग के साथ तेजी से और आसानी से इंस्टालेशन।पैकेज प्रकार कैम क्लच ग्रीस लुब्रिकेटेड है।
