उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: सीकेजेडएफ-बी श्रृंखला
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्र शिपिंग द्वारा कार्टन
प्रसव के समय: 5-10 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नाम: |

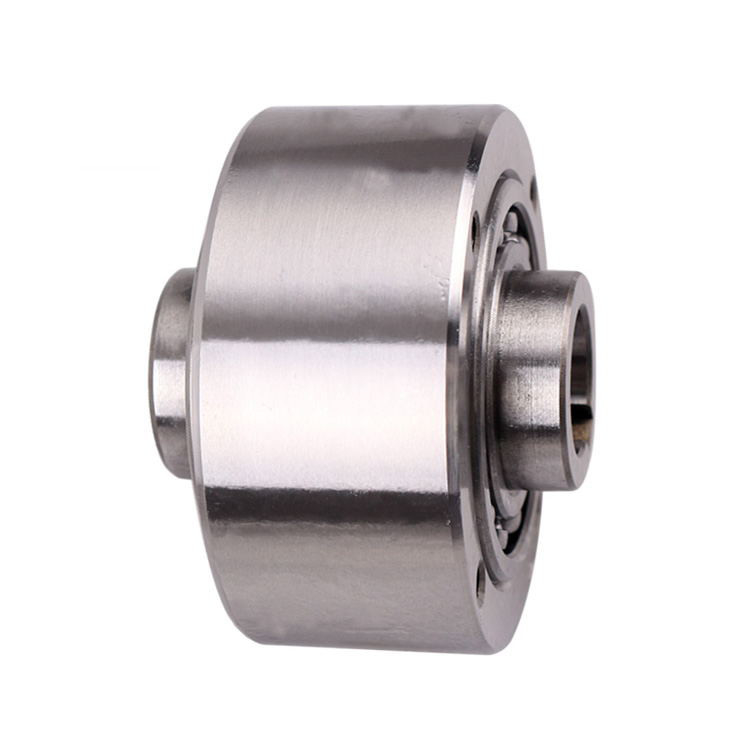

CKZF-B स्प्राग टाइप फ़्रीव्हील बैकस्टॉप क्लच |
सामग्री: |
जीसीआर 15 असर स्टील |
प्रकार: |
वन वे बियरिंग्स |
थिकनेस (मिमी): |
100-310 |
टोक़ (एनएम): |
250-8500 |
वजन (किग्रा): |
2.3-70 |
बोर का आकार (मिमी): |
30-130 |
नाम: |
CKZF-B स्प्राग टाइप फ़्रीव्हील बैकस्टॉप क्लच |
सामग्री: |
जीसीआर 15 असर स्टील |
प्रकार: |
वन वे बियरिंग्स |
थिकनेस (मिमी): |
100-310 |
टोक़ (एनएम): |
250-8500 |
वजन (किग्रा): |
2.3-70 |
बोर का आकार (मिमी): |
30-130 |
उत्पादन परिचय
CKZF-B एक बेअरिंग नॉन-कॉन्टैक्ट वेज टाइप वन-वे क्लच है।2 160 श्रृंखला बीयरिंग द्वारा समर्थित।बाहरी रिंग रोटेशन से परे जाती है, केवल बाहरी रिंग को एक तरफ़ा कार्य करने के लिए डिज़ाइन किया गया है।कारखाने में ग्रीस शामिल है।आंतरिक और बाहरी रिंगों में कीवेज़ होते हैं, और अंत के चेहरों में पेंच छेद होते हैं, जिन्हें ऊर्ध्वाधर या क्षैतिज स्थिति में स्थापित किया जा सकता है।उच्च गति स्थितियों के तहत रिवर्स रोटेशन या ओवररनिंग गति को रोकने के लिए आवेदन उदाहरण।
प्रकारCKZF-बीहैएक केन्द्रापसारक स्प्रैग प्रकारfreewheelsआंतरिक रेस रोटिंग के साथ, दो 60 श्रृंखला बीयरिंगों का उपयोग करके,
केवल बाहरी दौड़ को फ़्रीव्हीलिंग के लिए डिज़ाइन किया गया है, इकाइयाँ वितरित की जाती हैंतेल चिकनाई।
आंतरिक दौड़ और बाहरी दौड़ में एक कीवे होता है, और मुकाबला करने वाले में क्षैतिज या ऊर्ध्वाधर स्थापना के लिए पेंच होता है।
बैक-स्टॉप, या ओवररनिंग क्लच अनुप्रयोगों के लिए उपयुक्त।
वन-वे क्लच में एक बाहरी रिंग, एक आंतरिक रिंग और आंतरिक रिंग और बाहरी रिंग के बीच एक वेज ब्लॉक सेट होता है।यह वेज ब्लॉक ब्रेक या रोलर ब्रेक हो सकता है।वन-वे चंगुल को दो प्रकारों में विभाजित किया जा सकता है:
स्वयं के असर के साथ एक तरफ़ा क्लच
बिना असर वाला एक तरफ़ा क्लच
एक तरफ़ा क्लच के लिए, यह बहुत महत्वपूर्ण है कि आंतरिक और बाहरी रिंगों के केंद्र संरेखित हों।यदि आप बेअरिंग के बिना एक तरफा क्लच चुनते हैं, तो ग्राहक को यह सुनिश्चित करना चाहिए कि स्थापना के दौरान आंतरिक और बाहरी रिंगों का केंद्र संरेखित हो।
| प्रकार |
नाममात्र टोक़ {एनएम} |
ओवररनिंग लिमिटिंग स्पीड आर/मिनट | में आयाममिमी | डब्ल्यूआठ | |||||||||||
| एनमिन | एनअधिकतम | डी/एच 7 | डी/एच 7 | एफ | डी1 | बी | सी | एल | एनएम | एच | बीडब्ल्यू*टीडब्ल्यू | बीएन*टीएन | किलोग्राम | ||
| CKZF-B30100 | 250 | 780 | 6000 | 30 | 100 | 87 | 75 | 51 | 68 | 60.5 | 6-एम6 | 10 | 8*4.0 | 8*3.3 | 2.3 |
| CKZF-B35110 | 300 | 740 | 6000 | 35 | 110 | 96 | 80 | 55 | 74 | 63 | 6-एम6 | 12 | 10*5.0 | 10*3.3 | 3.2 |
| CKZF-B40125 | 450 | 720 | 5000 | 40 | 125 | 108 | 90 | 63 | 86 | 73 | 6-एम8 | 14 | 12*5.0 | 12*3.3 | 4.3 |
| CKZF-B45130 | 510 | 665 | 4000 | 45 | 130 | 112 | 95 | 63 | 86 | 73 | 8-एम8 | 14 | 14*5.5 | 14*3.8 | 5.0 |
| CKZF-B50150 | 820 | 610 | 4000 | 50 | 150 | 132 | 110 | 73 | 94 | 86 | 8-एम8 | 14 | 14*5.5 | 14*3.8 | 7.5 |
| CKZF-B55160 | 976 | 600 | 3200 | 55 | 160 | 138 | 115 | 73 | 104 | 86 | 8-एम10 | 16 | 16*6.0 | 16*4.3 | 9.0 |
| CKZF-B60170 | 1300 | 490 | 3200 | 60 | 170 | 150 | 125 | 91 | 114 | 105 | 10-एम10 | 16 | 18*7.0 | 18*4.4 | 12.7 |
| CKZF-B70190 | 1600 | 480 | 2400 | 70 | 190 | 165 | 140 | 108 | 134 | 124 | 10-एम10 | 16 | 20*7.5 | 20*4.9 | 14.5 |
| CKZF-B80210 | 2500 | 450 | 2400 | 80 | 210 | 185 | 160 | 106 | 144 | 124 | 10-एम10 | 16 | 22*9.0 | 22*5.4 | 19.0 |
| CKZF-B90230 | 3300 | 420 | 2000 | 90 | 230 | 206 | 180 | 114 | 158 | 143 | 10-एम12 | 20 | 22*9.0 | 25*5.4 | 29.5 |
| CKZF-B100270 | 5800 | 420 | 2000 | 100 | 270 | 240 | 200 | 121 | 182 | 153 | 10-एम 16 | 24 | 28*10 | 28*6.4 | 42.5 |
| CKZF-B130310 | 8500 | 415 | 2000 | 130 | 310 | 278 | 240 | 169 | 212 | 194 | 12-एम 16 | 24 | 32*11 | 32*7.4 | 70 |
