| Brand Name: | Tianniu |
| Model Number: | ए वी श्रृंखला |
| MOQ: | 1 टुकड़ा |
| कीमत: | negotiable |
| Delivery Time: | 5-10 कार्य दिवस |
| Payment Terms: | टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी |

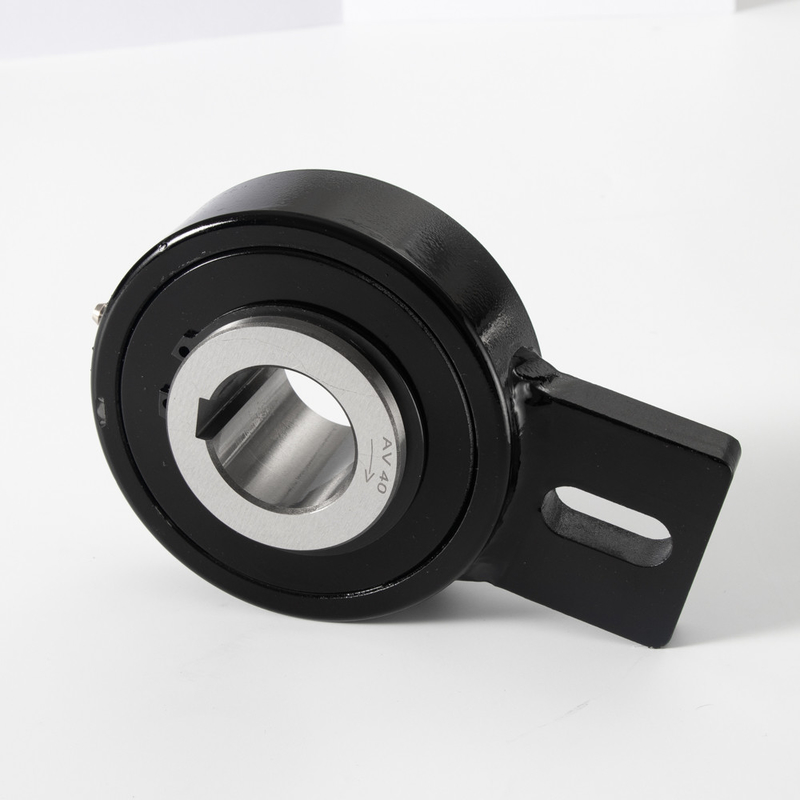

एवी सीरीज वन वे रोलर टाइप बैकस्टॉप क्लच बियरिंग
उत्पादन परिचय
संरचना: एवी एक रोलर प्रकार फ्रीव्हील है।यह स्व-निहित है, कम घूर्णी गति के लिए सादे बीयरिंगों द्वारा केंद्रित है, और ढाल संरक्षित धातु भूलभुलैया मुहरों का उपयोग करके सील कर दिया गया है।
आवेदन: मुख्य रूप से बैकस्टॉप के रूप में उपयोग किया जाता है, कामकाजी वातावरण मत्स्य मशीनरी की तरह उच्च आर्द्रता है।
पैकेज विवरण: रेडियल गोलाकार सादे बीयरिंगों को स्नेहन के साथ वितरित किया जाता है, जो एक ऊर्ध्वाधर या क्षैतिज स्थिति में स्थापित करने के लिए तैयार होते हैं।
• कॉम्पैक्ट, अत्यधिक विश्वसनीय और पूरी तरह से आत्मनिर्भर डिजाइन।
• 9 फ्रेम आकार 68-411 मिमी की शाफ्ट व्यास सीमा को कवर करते हैं।
• प्रत्येक फ्रेम आकार के लिए सामान्य, बड़े और अतिरिक्त बड़े शाफ्ट वेरिएंट, जिससे आवेदन के लिए इष्टतम आकार के असर का चयन किया जा सके।
• सिंगल (डाउनवर्ड) थ्रस्ट पैड और अपर थ्रस्ट क्षमता के साथ टिल्टिंग अपर थ्रस्ट पैड या व्हाइटमेटल लोकेशन फेस के साथ उपलब्ध है।
• डिजाइन में तेल फिल्म के तापमान को कम करने और फिल्म की मोटाई को अधिकतम करने के लिए ऑफसेट पिवोटेड टिल्टिंग थ्रस्ट पैड शामिल हैं।
• सेंटर पिवोटेड पैड तब फिट किए जा सकते हैं जब निरंतर द्वि-दिशात्मक संचालन एक आवश्यकता हो।
• यदि आवश्यक हो तो उच्च दाब तेल इंजेक्शन को थ्रस्ट फेस में शामिल किया जा सकता है।
• रेडियल लोड ऑन लाइन पिवोटेड व्हाइटमेटल फेस्ड टिल्टिंग पैड्स को सपोर्ट करते हैं।
• पीटीएफई थ्रस्ट पैड को नीचे की ओर थ्रस्ट क्षमता बढ़ाने और बियरिंग फ्रेम के आकार को कम करने के लिए फ्रेम आकार 9 से ऊपर की ओर निचले थ्रस्ट फेस में शामिल किया जा सकता है।
• वाटर कूलिंग, सर्कुलेटिंग ऑइल कूलिंग या फैन/एयर कूलिंग के साथ उपलब्ध है।
• इंटीग्रल कूलर असेम्बली की आपूर्ति कप्रो-निकल, स्टेनलेस स्टील या टाइटेनियम में की जा सकती है।
• विद्युत इन्सुलेशन प्रदान किया जा सकता है।
• विभिन्न आईपी ग्रेड के लिए सीलिंग को आवश्यकता के अनुसार बियरिंग के ऊपर या नीचे प्रदान किया जा सकता है।
• स्थापित करने और बनाए रखने में आसान।
• डिजाइन उपकरण आवश्यकताओं की एक विस्तृत विविधता को समायोजित कर सकता है
| वस्तु | AV20 |
| सामग्री | जीसीआर15 |
| बाहरी दीया। | 83मिमी |
| बोर दीया। | 20 मिमी |
| वज़न | 1.3 किग्रा |
| टॉर्कः | 265 एनएम |
| टोक़ खींचें | 18 एनसीएम |
| चौड़ाई | 20 मिमी |
| पत्तन | शंघाई; Ningbo |
| डिलीवरी का समय | 10-15 दिन |
| प्रकार | आकार | टीकेएन1) | ओवररनिंग गति | वज़न | टॉर्क को खींचें | ||||||||||
| ए वी | डीएच7 | nimax | डी | डी2 | एल 1 | एल | बी | एफ | bB11 | एन | इ | एफ | टी.आर. | ||
| [मिमी] | [एनएम] | [न्यूनतम -1] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [किलोग्राम] | [एनसीएम] | |
| 20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
| 25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
| 30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.5 | 130 | |
| 35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
| 40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.3 | 130 | |
| 45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
| 50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
| 55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
| 60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
| 70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
| 80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1.5 | 8.7 | 360 | |
| 90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 24.5 | 360 | |
| 100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 23.5 | 360 | |
| 110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 22.5 | 360 | |
| 120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | - | - | - | 3 | 42 | 600 | |
