उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: एनएफ श्रृंखला
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्र शिपिंग द्वारा कार्टन
प्रसव के समय: 5-10 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नाम: |
फ़्रीव्हील वन वे क्लच की स्थापना प्रक्रिया में, ठहराव पैदा करने वाले कारकों में निम्नलिखित पहलू शामि |
सामग्री: |
जीसीआर 15 असर स्टील |
प्रकार: |
वन वे बियरिंग्स |
Max. मैक्स। Overrunning (r/min) ओवररनिंग (आर/मिनट): |
5000-250 |
टोक़ (एनएम): |
20-44375 |
वजन (किग्रा): |
0.1-95 |
बोर का आकार (मिमी): |
37-320 |
नाम: |
फ़्रीव्हील वन वे क्लच की स्थापना प्रक्रिया में, ठहराव पैदा करने वाले कारकों में निम्नलिखित पहलू शामि |
सामग्री: |
जीसीआर 15 असर स्टील |
प्रकार: |
वन वे बियरिंग्स |
Max. मैक्स। Overrunning (r/min) ओवररनिंग (आर/मिनट): |
5000-250 |
टोक़ (एनएम): |
20-44375 |
वजन (किग्रा): |
0.1-95 |
बोर का आकार (मिमी): |
37-320 |

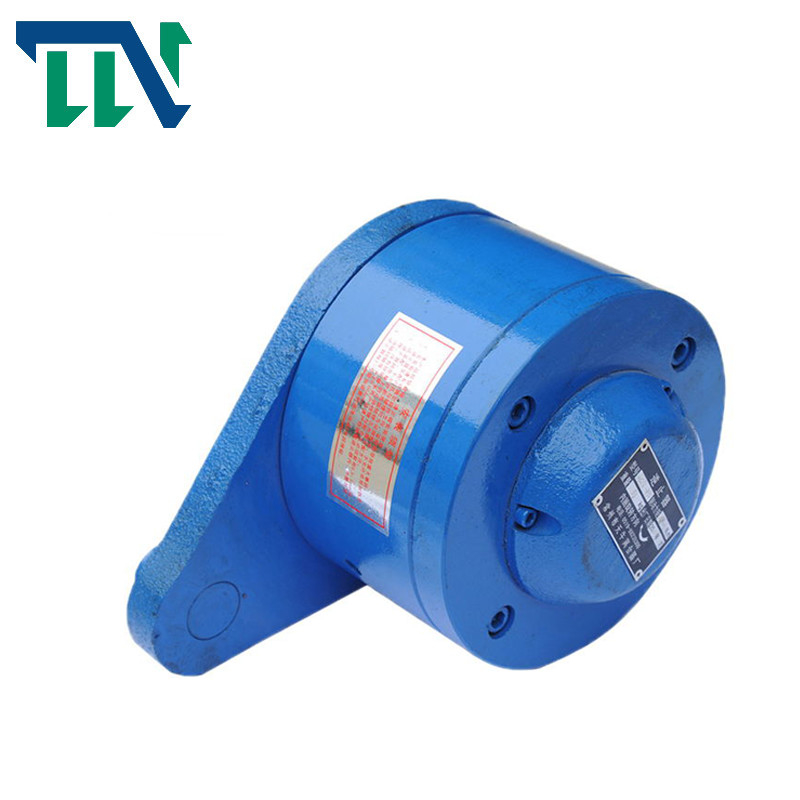

बैकस्टॉप क्लच NF40 उच्च टोक़ स्प्रेग एक तरफा दिशा असर
विशेषता
1जर्मनी प्रौद्योगिकी परिचय
2मुख्य तकनीकी दल
3पेशेवर विनिर्माण कारखाना
4. बेहतर उपकरण समर्थन
5. OEM / अनुकूलन उपलब्ध है
उत्पादन की शुरूआत
NF type non-contact backstop is a new type of backstop device that skillfully uses the centrifugal force of the wedge with special shape and its special geometric relationship with the inner and outer rings to realize the non-contact and wear-free operation of the main components and reliable backstop in the reverse direction. बैकस्टॉप का उपयोग परिवहन मशीनरी, लिफ्ट और अन्य यांत्रिक उपकरणों में बैकस्टॉप आवश्यकताओं के साथ व्यापक रूप से किया जाता है। उत्पाद में महान बैकस्टॉप प्रभाव और उच्च विश्वसनीयता है।इसमें लंबे सेवा जीवन के फायदे हैं।, हल्के वजन, सुविधाजनक स्थापना और रखरखाव और इसके व्यापक प्रदर्शन स्पष्ट रूप से अन्य बैकस्टॉप की तुलना में बेहतर है
की स्थापना की प्रक्रिया मेंफ्रीव्हील एकतरफा क्लच, स्थिरता के कारणों में निम्नलिखित पहलू शामिल हैंः
1. निर्देशन असर के स्वयं के प्रसंस्करण और निर्माण के कारक;
2. फ्रीव्हील केंद्र छेद प्रसंस्करण और विनिर्माण कारकों;
3. बोल्टों के कसने के टोक़ के कारण सामग्री के विरूपण के कारक;
4. गाइड लेयरिंग विधियों आदि को इकट्ठा करने के कारक।
उत्पाद पैरामीटर
| प्रकार | आकार | ओवररनिंग स्पीड | आयाम | वजन | |||||||||
| dH7 | TKN1) | nimax2) | नामैक्स3) | Dn6 | डी5 | D6 | L | t | bH11 | r | r1 | ||
| [मिमी] | [Nm] | [मिनट-1] | [मिनट-1] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [किलो] | |
| एनएफ | 8 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 1 | 1.5 | 0.1 |
| 12 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 1 | 1.5 | 0.1 | |
| 15 | 78 | 4500 | 5400 | 47 | 37 | 26 | 30 | 3.5 | 7 | 1.5 | 1.5 | 0.3 | |
| 20 | 188 | 3000 | 3600 | 62 | 52 | 37 | 36 | 3.5 | 8 | 2 | 2 | 0.6 | |
| 25 | 250 | 2200 | 2600 | 80 | 68 | 49 | 40 | 4 | 9 | 2.5 | 2 | 1.1 | |
| 30 | 500 | 1800 | 2100 | 90 | 75 | 52.5 | 48 | 5 | 12 | 2.5 | 2 | 1.6 | |
| 35 | 663 | 1600 | 1950 | 100 | 80 | 58 | 53 | 6 | 13 | 2.5 | 2.5 | 2.3 | |
| 40 | 1100 | 1250 | 1700 | 110 | 90 | 62 | 63 | 7 | 15 | 3 | 2.5 | 3.1 | |
| 45 | 1500 | 1100 | 1500 | 120 | 95 | 69 | 63 | 7 | 16 | 3 | 2.5 | 3.7 | |
| 50 | 2375 | 850 | 1300 | 130 | 110 | 82 | 80 | 8.5 | 17 | 3.5 | 3 | 5.4 | |
| 55 | 2500 | 800 | 1200 | 140 | 115 | 83 | 80 | 9 | 18 | 3.5 | 3 | 6.1 | |
| 60 | 4250 | 700 | 1100 | 150 | 125 | 93.5 | 95 | 9 | 18 | 3.5 | 3.5 | 8.5 | |
| 70 | 5875 | 620 | 900 | 170 | 140 | 106 | 110 | 9 | 20 | 3.5 | 3.5 | 13 | |
| 80 | 10000 | 550 | 800 | 190 | 160 | 122 | 125 | 9 | 20 | 4 | 3.5 | 18 | |
| 90 | 17250 | 480 | 700 | 215 | 180 | 133 | 140 | 11.5 | 24 | 4 | 4 | 25.3 | |
| 100 | 19625 | 400 | 600 | 260 | 210 | 157 | 150 | 14.5 | 28 | 4 | 4 | 42.1 | |
| 130 | 34750 | 300 | 480 | 300 | 240 | 188 | 180 | 17 | 32 | 5 | 5 | 65 | |
| 150 | 44375 | 250 | 400 | 320 | 260 | 205 | 180 | 17 | 32 | 5 | 5 | 95 | |
