उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: जेड 1
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: USD10-90
पैकेजिंग विवरण: डिब्बों
प्रसव के समय: 3-5 कार्य दिवस
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, मनीग्राम, टी/टी
आपूर्ति की क्षमता: 1000 प्रति माह
मॉडल संख्या: |
Z1 लॉकिंग असेंबली |
प्रेसिजन रेटिंग: |
पी0 |
सामग्री: |
GCr15 असर स्टील |
व्यास के अंदर: |
9-500 |
वज़न: |
0.002-16.5 किग्रा |
व्यास के बाहर: |
12-540 मिमी |
मॉडल संख्या: |
Z1 लॉकिंग असेंबली |
प्रेसिजन रेटिंग: |
पी0 |
सामग्री: |
GCr15 असर स्टील |
व्यास के अंदर: |
9-500 |
वज़न: |
0.002-16.5 किग्रा |
व्यास के बाहर: |
12-540 मिमी |

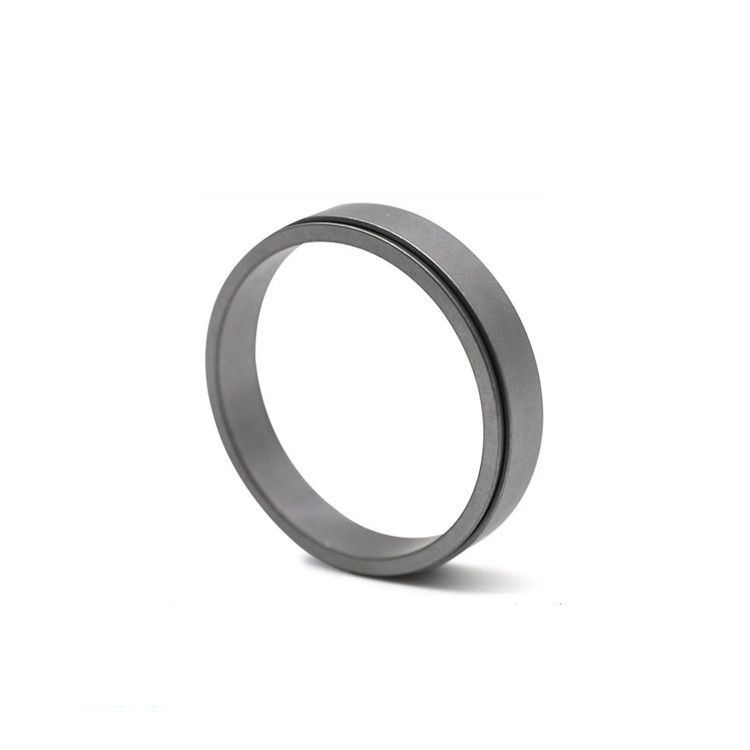

Z1 लॉकिंग एलिमेंट्स लॉकिंग डिवाइस नो कीवे हाई हार्डनेस
उत्पाद सुविधाएँ
लॉकिंग असेंबली कनेक्शन एक सटीक, गैप-फ्री, कीलेस कनेक्शन है। कुंजी ट्रांसमिशन के कारण तनाव एकाग्रता और रोलिंग कीज़ जैसे नुकसान को विश्वसनीय रूप से समाप्त करता है।इसमें सुविधाजनक और त्वरित स्थिति, लंबी सेवा जीवन के फायदे हैं और इसे खराब करना आसान नहीं है।काम के दौरान कोई रिश्तेदार फिसलन नहीं है और कोई पहनना नहीं है।यह विभिन्न उच्च परिशुद्धता संचरण और सर्वो तंत्र में उपयोग के लिए विशेष रूप से उपयुक्त है।
जब विस्तार युग्मन आस्तीन अक्षीय दिशा में स्थापित किया जाता है, तो यह आसानी से अक्षीय दिशा की आवश्यक स्थिति आकार और बिना किसी अक्षीय निर्धारण के भागों की सापेक्ष स्थिति को समायोजित कर सकता है।
आवेदन के दायरे के विस्तार के साथ, मशीनरी में सभी प्रकार के जटिल कनेक्शन रूपों को विशेष विस्तार और तंग युग्मन आस्तीन द्वारा प्रतिस्थापित किया जा सकता है।ट्रांसमिशन संरचना को सरल बनाएं या एक यांत्रिक घटक का एक अभिन्न अंग बनें, जैसे बैकलैश-मुक्त डायाफ्राम युग्मन।
लॉकिंग असेंबली का चयन मेनफ्रेम समर्थन व्यावसायीकरण दर को उच्च बना सकता है, जो मेनफ्रेम प्रौद्योगिकी और उत्पाद अद्यतन की प्रगति और विकास के लिए सुविधाजनक है।
विस्तार संयुक्त आस्तीन -30ºC से 200ºC के तापमान रेंज में काम कर सकता है, और विभिन्न कार्य वातावरण और मीडिया के अनुसार विभिन्न सामग्रियों से बना हो सकता है
उत्पाद पैरामीटर
|
नमूना |
पीएफ＝100N/mm2 |
जी (किलोग्राम) |
||||
| डी | डी | ली | मैं | एफ1(केएन) | एमटी(केएनएम) | |
| मिमी | ||||||
| 10 | 13 |
4.5 |
3.7 |
1.4 | 7.0 | 0.01 |
| 12 | 15 | 1.6 | 9.8 | 0.01 | ||
| 13 | 16 | 1.8 | 1 1 | 0.01 | ||
| 14 | 18 |
6.3 |
5.3 |
2.8 | 19 | 0.01 |
| 15 | 19 | 3.0 | 22 | 0.01 | ||
| 16 | 20 | 3.2 | 25 | 0.01 | ||
| 17 | 21 | 3.4 | 28 | 0.01 | ||
| 18 | 22 | 3.6 | 32 | 0.01 | ||
| 19 | 24 | 3.8 | 35 | 0.01 | ||
| 20 | 25 | 4.0 | 40 | 0.01 | ||
| 22 | 26 | 4.5 | 50 | 0.01 | ||
| 24 | 28 | 4.8 | 56 | 0.01 | ||
| 25 | 30 | 5.0 | 60 | 0.01 | ||
| 28 | 32 | 5.6 | 80 | 0.01 | ||
| 30 | 35 | 6.0 | 90 | 0.01 | ||
| 32 | 36 | 6.4 | 100 | 0.01 | ||
| 35 | 40 |
7.0 |
6.0 |
8.2 | 150 | 0.02 |
| 36 | 42 | 8.4 | 160 | 0.02 | ||
| 38 | 44 | 8.6 | 166 | 0.02 | ||
| 40 | 45 |
8.0 |
6.6 |
9.9 | 200 | 0.02 |
| 42 | 48 | 10.4 | 220 | 0.03 | ||
| 45 | 52 | 10 | 8.6 | 14.6 | 330 | 0.04 |
|
基 基 寸 寸 |
पीएफ＝100N/mm2 |
मैं जी (किलोग्राम) |
||||
| डी | डी | ली | मैं | एफ1(केएन) | एमटी(केएनएम) | |
| मिमी | ||||||
| 48 | 55 |
10 |
8.6 |
15.6 | 370 | 0.05 |
| 50 | 57 | 16.2 | 400 | 0.05 | ||
| 55 | 62 | 17.8 | 490 | 0.05 | ||
| 56 | 64 |
12 |
10.4 |
22.0 | 610 | 0.06 |
| 60 | 68 | 23.5 | 700 | 0.07 | ||
| 63 | 71 | 24.8 | 780 | 0.08 | ||
| 65 | 73 | 25.6 | 830 | 0.09 | ||
| 70 | 79 |
14 |
12.2 |
32.0 | 1120 | 0.11 |
| 75 | 84 | 34.4 | 1290 | 0.12 | ||
| 80 | 91 |
17 |
15 |
45.0 | 1810 | 0.19 |
| 85 | 96 | 48 | 2040 | 0.20 | ||
| 90 | 101 | 51 | 2290 | 0.22 | ||
| 95 | 106 | 54 | 2550 | 0.23 | ||
| 100 | 114 |
21 |
18.7 |
70 | 3500 | 0.38 |
| 105 | 119 | 73.2 | 3820 | 0.40 | ||
| 110 | 124 | 77 | 4250 | 0.41 | ||
| 120 | 134 | 84 | 5050 | 0.45 | ||
| 125 | 139 | 92 | 5750 | 0.62 | ||
| 130 | 148 | 28 | 25.3 | 124 | 8050 | 0.85 |
|
基 基 寸 寸 |
पीएफ＝100N/mm2时的额定负荷 |
मैं जी (किलोग्राम) |
||||
| डी | डी | ली | मैं | एफ1(केएन) | एमटी(केएनएम) | |
| मिमी | ||||||
| 140 | 158 |
28 |
25.3 |
134 | 9350 | 0.91 |
| 150 | 168 | 143 | 10700 | 0.97 | ||
| 160 | 178 | 152.5 | 12200 | 1.02 | ||
| 170 | 191 |
33 |
30 |
192 | 16300 | 1.50 |
| 180 | 201 | 204 | 18300 | 1.58 | ||
| 190 | 211 | 214 | 20400 | 1.68 | ||
| 200 | 224 |
38 |
34.8 |
262 | 26200 | 2.32 |
| 210 | 234 | 275 | 28900 | 2.45 | ||
| 220 | 244 | 288 | 37700 | 2.49 | ||
| 240 | 267 | 42 | 39.5 | 358 | 43000 | 3.52 |
| 250 | 280 |
48 |
44 |
415 | 52000 | 4.68 |
| 260 | 290 | 435 | 56500 | 4.82 | ||
| 280 | 313 |
53 |
49 |
520 | 72500 | 6.27 |
| 300 | 333 | 555 | 83000 | 6.47 | ||
| 320 | 360 |
65 |
59 |
710 | 114000 | 10.90 |
| 340 | 380 | 755 | 128500 | 11.50 | ||
| 360 | 400 | 800 | 144000 | 12.20 | ||
| 380 | 420 | 845 | 160500 | 12.80 | ||
| 400 | 440 | 890 | 178000 | 13.50 | ||
| 420 | 460 | 935 | 196000 | 14.1 | ||
| 450 | 490 | 998 | 224500 | 15.2 | ||
| 480 | 520 | 1070 | 256000 | 16.00 | ||
| 500 | 540 | 1110 | 278000 | 16.50 | ||
