उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: Z4
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 2
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 1000 प्रति माह
मॉडल संख्या: |
Z4 लॉकिंग असेंबली |
सामग्री: |
इस्पात |
वज़न: |
3.3-49KG |
बहरी घेरा: |
120-390 |
मोटाई (मिमी): |
62-136 |
छिद्र का आकार: |
70-300 |
टोक़ (केएनएम: |
6.85-245 |
मॉडल संख्या: |
Z4 लॉकिंग असेंबली |
सामग्री: |
इस्पात |
वज़न: |
3.3-49KG |
बहरी घेरा: |
120-390 |
मोटाई (मिमी): |
62-136 |
छिद्र का आकार: |
70-300 |
टोक़ (केएनएम: |
6.85-245 |

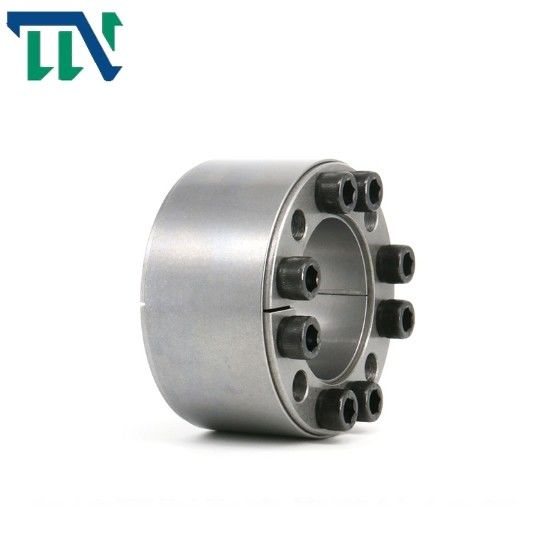

Z4 कीलेस लॉकिंग डिवाइस लॉकिंग एलिमेंट्स क्लैम्पिंग असेंबली
उत्पाद सुविधाएँ
लॉकिंग असेंबली एक उन्नत यांत्रिक आधार है जिसका व्यापक रूप से दुनिया में उपयोग किया जाता है
विभिन्न भारों के तहत यांत्रिक युग्मन के लिए।संयुक्त राज्य अमेरिका, जर्मनी, जापान
और अधिक विकसित उद्योगों वाले देशों ने सबसे पहले इस नई तकनीक का इस्तेमाल किया
भारी शुल्क वाली मशीनरी।इसे विभिन्न अन्य मशीनरी उद्योगों तक बढ़ा दिया गया है।
1970 के दशक की शुरुआत में अंतरराष्ट्रीय स्तर पर लॉकिंग असेंबली शुरू हुई।चीन ने विकसित किया
1980 के दशक की शुरुआत में उत्पाद, और सबसे पहले इसे विभिन्न भारी मशीनरी में प्रचारित और लागू किया गया।
पिछले छह वर्षों में, चीन ने सामान्य लॉकिंग असेंबली तैयार की है
GB5867-86 मानक।हमारी कंपनी Tianniu ने व्यापक शोध शुरू किया और
1987 में इस मानक के विभिन्न विस्तार आस्तीन का विकास। लगभग 20 . के बाद
अभ्यास के वर्षों में, हमने सभी प्रकार के विस्तार का विकास पूरा कर लिया है
इस मानक में आस्तीन।और कपड़ा, पैकेजिंग, भोजन, प्रकाश उद्योग को बढ़ावा दिया,
धातु विज्ञान, पेपरमेकिंग, प्रिंटिंग, मशीन टूल्स, मशीनिंग सेंटर, फोर्जिंग मशीन
उपकरण, और धातुकर्म मशीनरी और सामान्य मशीनरी और अन्य मशीनरी,
एक अच्छी प्रतिष्ठा ली, और मशीनरी उद्योग के उत्पादों को बढ़ावा दिया।कौशल में सुधार हुआ।
और विशेष उपयोगकर्ता की जरूरतों के अनुसार गैर-मानक लॉकिंग असेंबली विकसित कर सकते हैं
उत्पाद पैरामीटर
|
मौलिक आयाम |
आंतरिक षट्भुज की अध्यक्षता वाली बोल्ट |
आनुपातिक भार |
पीएफ (एन / मिमी 2) |
एमए
(एनएम) |
जी
(किलोग्राम) |
||||||
| डी | डी | मैं | ली | ली1 |
आकार |
मात्रा |
एफ1(केएन) |
एमटी(केएनएम) |
|||
| मिमी | |||||||||||
| 70 | 120 | 56 | 62 | 74 | एम12×55 | 8 | 197 | 6.85 | 201 | 145 | 3.3 |
| 80 | 130 | 56 | 62 | 74 | एम12×55 | 12 | 291 | 11.65 | 263 | 145 | 3.7 |
| 90 | 140 | 56 | 62 | 74 | एम12×55 | 12 | 29 | 13.00 | 234 | 145 | 4.0 |
| 100 | 160 | 74 | 80 | 94 | एम 14 × 70 | 15 | 389 | 19.70 | 213 | 230 | 7.2 |
| 110 | 170 | 74 | 80 | 94 | एम 14 × 70 | 15 | 483 | 22.60 | 242 | 230 | 7.7 |
| 120 | 180 | 15 | 482 | 28.90 | 222 | 230 | 8.3 | ||||
| 125 | 185 | 15 | 480 | 30.00 | 212 | 230 | 8.5 | ||||
| 130 | 190 | 74 | 80 | 94 | एम 14 × 70 | 15 | 480 | 31.20 | 205 | 230 | 8.8 |
| 140 | 200 | 18 | 574 | 40.20 | 227 | 230 | 9.3 | ||||
| 150 | 210 | 18 | 572 | 42.90 | 212 | 230 | 10.0 | ||||
| 160 | 230 | 18 | 800 | 64.00 | 227 | 355 | 14.9 | ||||
| 170 | 240 | 18 | 795 | 67.80 | 214 | 355 | 15.7 | ||||
| 180 | 250 | 88 | 94 | 110 | एम 16 × 80 | 21 | 923 | 83.00 | 235 | 355 | 16.4 |
| 190 | 260 | 21 | 921 | 88.00 | 223 | 355 | 17.2 | ||||
| 200 | 270 | 24 | 1050 | 105.00 | 242 | 355 | 18.8 | ||||
| 210 | 290 | 20 | 1118 | 117.30 | 197 | 485 | 23.0 | ||||
| 220 | 300 | 21 | 1120 | 123.00 | 189 | 485 | 27.7 | ||||
| 240 | 320 | 110 | 116 | 134 | एम 18 × 100 | 24 | 1280 | 153.00 | 198 | 485 | 29.8 |
| 250 | 330 | 27 | 1282 | 160.20 | 205 | 485 | 31.0 | ||||
| 260 | 340 | 27 | 1430 | 186.00 | 205 | 485 | 32.0 | ||||
|
280 300 |
370 390 |
130 |
136 |
156 |
एम 20 × 120 |
24 |
1650 1650 |
230.00 245.00 |
192 179 |
690 690 |
46.0 49.0 |
