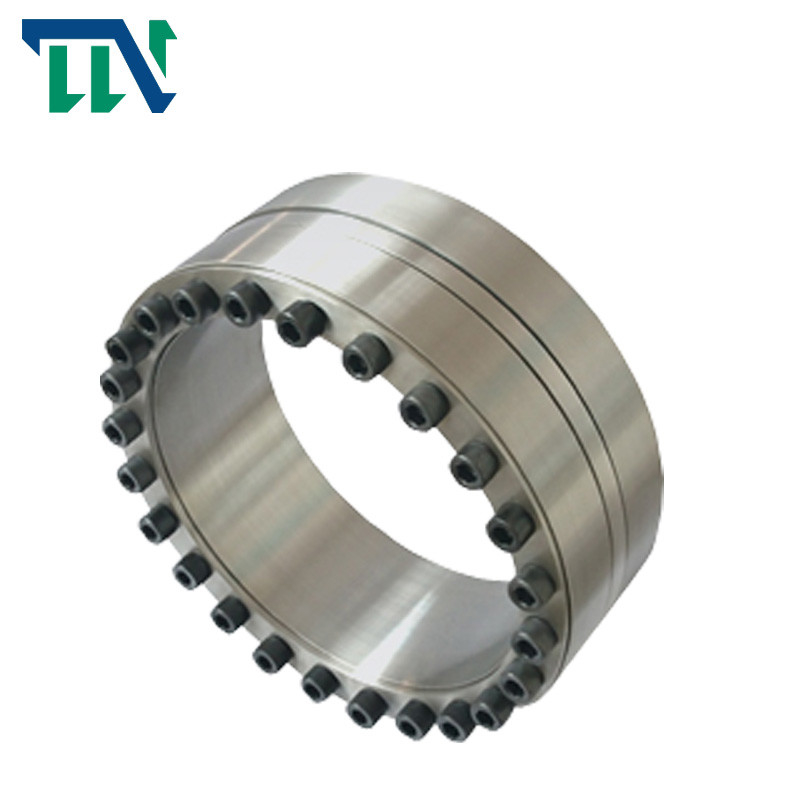

z5 लॉकिंग असेंबली कीलेस लॉकिंग असेंबली पावर

Z5 कीलेस लॉकिंग असेंबली पावर लॉकिंग डिवाइस

उत्पाद सुविधाएँ

लॉकिंग असेंबली का चयन निम्नलिखित आवश्यकताओं को पूरा करना चाहिए:

ए ट्रांसमिशन टोक़: एमटी ≥ एम

बी असर अक्षीय बल: फीट एफएक्स

सी ट्रांसमिशन बल: फीट f2x + (एमडी / 2x10-3) 2

डी। रेडियल बल असर: पीटी एफआर / डी 1x103, जहां:

एम टोक़ संचरित किया जाना है, n · मी;

FX अक्षीय बल वहन किया जाना है, kn;

एफटी रेडियल बल वहन किया जाना, kn;

एमटी लॉकिंग असेंबली का रेटेड टॉर्क, kn · m;

एफटी लॉकिंग असेंबली की रेटेड अक्षीय बल;केएन;

डी।| आंतरिक व्यास और लॉकिंग असेंबली की आंतरिक रिंग चौड़ाई, मिमी;

पीटी लॉकिंग असेंबली और शाफ्ट, एन / एमएम 2 . के बीच संयुक्त सतह पर दबाव

सुरक्षा निर्देश

1. स्थापना के बाद, लॉकिंग असेंबली के उजागर अंत चेहरे और विरोधी जंग तेल दाग के साथ बोल्ट सिर को कोट करें।खुली हवा में या खराब काम करने वाले वातावरण में काम करने वाली मशीनों के लिए, एक्सपेंशन कनेक्टिंग स्लीव का खुला अंत चेहरा नियमित रूप से एंटी रस्ट ऑयल से लेपित होना चाहिए।

2. लॉकिंग असेंबली के लिए जिसे संक्षारक माध्यम में काम करने की आवश्यकता होती है, लॉकिंग असेंबली को जंग लगने से बचाने के लिए विशेष सुरक्षा (जैसे कवर प्लेट जोड़ना) को अपनाया जाएगा।

सुरक्षा सावधानियां और पुन: उपयोग

1. यदि इस उत्पाद का उपयोग मशीनरी उठाने या मशीनरी पर लोड करने के लिए किया जाता है, तो सुरक्षा सुनिश्चित करने के लिए सुरक्षा उपकरणों को सेट किया जाना चाहिए।

2. लोड के तहत बोल्ट को ढीला करना बिल्कुल मना है।

पुन: उपयोग के दौरान, लॉकिंग असेंबली का उपयोग केवल यह पुष्टि करने के बाद किया जा सकता है कि कोई गंदगी, जंग और क्षति नहीं है।ग्रेड 12.9 . है

उत्पाद पैरामीटर
