उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: Z6
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 2
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 1000 प्रति माह
मॉडल संख्या: |
Z5 लॉकिंग असेंबली |
सामग्री: |
GCr15 असर स्टील |
वज़न: |
0.29-6.7KG |
बहरी घेरा: |
47-200 |
मोटाई (मिमी): |
37-77 |
जनम का आकार: |
55-80 |
टोक़ (केएनएम: |
145-1600 |
मॉडल संख्या: |
Z5 लॉकिंग असेंबली |
सामग्री: |
GCr15 असर स्टील |
वज़न: |
0.29-6.7KG |
बहरी घेरा: |
47-200 |
मोटाई (मिमी): |
37-77 |
जनम का आकार: |
55-80 |
टोक़ (केएनएम: |
145-1600 |

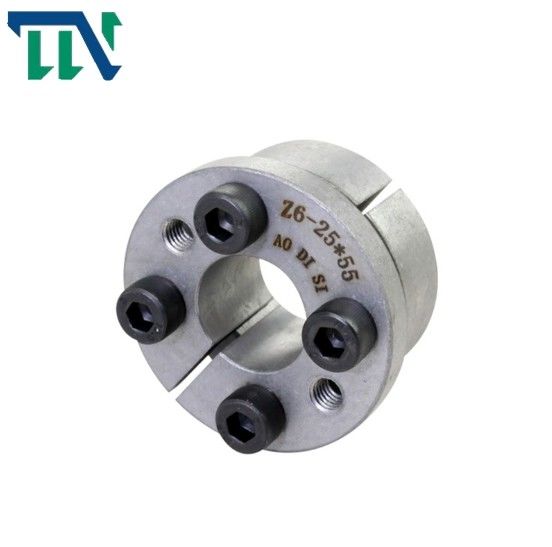

Z6 लॉक असेंबल एडजस्टमेंट स्क्रू विथ लॉक असेंबली पावर लॉक
उत्पाद सुविधाएँ
लॉकिंग असेंबली कनेक्शन भारी भार का सामना कर सकता है।इसकी संरचना को विभिन्न शैलियों में बनाया जा सकता है।स्थापना लोड आवश्यकताओं को पूरा करने के लिए, एक लॉकिंग असेंबली पर्याप्त नहीं है, और संयोजन में कई श्रृंखलाओं का उपयोग किया जा सकता है।
लॉकिंग असेंबली कनेक्शन एक सटीक, गैप-फ्री, कीलेस कनेक्शन है।कुंजी संचरण के कारण तनाव एकाग्रता और रोलिंग कुंजियों जैसे नुकसान को विश्वसनीय रूप से समाप्त करता है।इसमें सुविधाजनक और त्वरित स्थिति, लंबी सेवा जीवन के फायदे हैं और इसे खराब करना आसान नहीं है।काम के दौरान कोई रिश्तेदार फिसलन नहीं है और कोई पहनना नहीं है।यह विभिन्न उच्च परिशुद्धता संचरण और सर्वो तंत्र में उपयोग के लिए विशेष रूप से उपयुक्त है
Changzhou TIANNIU ट्रांसमिशन उपकरण कं, लिमिटेड (Changzhou TIANNIU क्लच फैक्ट्री) एक पेशेवर एक तरह से क्लच असर आपूर्तिकर्ता है, प्राथमिक उत्पाद माइक्रो इलेक्ट्रोमैग्नेटिक क्लच, टॉर्क लिमिटर कपलिंग, स्लाइडिंग शाफ्ट कपलिंग, फ्लेक्सिबल प्रोपेलर शाफ्ट कपलिंग, लॉकिंग असेंबली और शाफ्ट कपलिंग हैं। आदि।
हम 10 साल से अधिक समय से स्प्रैग क्लच बियरिंग और क्लच वन वे बेयरिंग उद्योग में हैं, जो ग्राहकों की आवश्यकताओं के अनुरूप उत्पादों के व्यापार सिद्धांत में कायम है। हम अपने ग्राहकों को सुनने, नवाचारों को लागू करने और उनकी सभी जरूरतों को पूरा करने के लिए शिल्प कौशल के साथ निर्माण करते हैं।
उत्पाद पैरामीटर
|
मौलिक आयाम |
आंतरिक हेक्सा-गॉन हेड बोल्ट |
आनुपातिक भार |
पीएफ (एन / मिमी 2) |
एमए
(एनएम) |
जी
(किलोग्राम) |
||||||||
| डी | डी | ली4 | ली3 | ली2 | डी1 | ली1 |
आकार |
मात्रा |
एफटी(केएन) |
एमटी(केएनएम) |
|||
| मिमी | |||||||||||||
| 14 | 18 | 0.127 | 208 | 25 | 0.37 | ||||||||
| 16 | 18 | 0.142 | 181 | 25 | 0.39 | ||||||||
| 18 | 18 | 0.157 | 161 | 25 | 0.41 | ||||||||
| 19 | 18 | 0.165 | 152 | 25 | 0.42 | ||||||||
|
20 22 |
55 | 17 | 30 | 22 | 62 | 38 | एम6 | 6 |
18 25.5 |
0.172 0.285 |
145 186 |
25 35 |
0.44 0.45 |
| 24 | 25.5 | 0.307 | 170 | 35 | 0.46 | ||||||||
| 25 | 25.5 | 0.315 | 163 | 35 | 0.47 | ||||||||
| 28 | 31.5 | 0.435 | 175 | 41 | 0.48 | ||||||||
| 30 | 31.5 | 0.472 | 163 | 41 | 0.50 | ||||||||
| 24 | 37.4 | 0.440 | 244 | 30 | 0.46 | ||||||||
| 25 | 37.4 | 0.460 | 234 | 30 | 0.48 | ||||||||
| 28 | 43.6 | 0.600 | 243 | 35 | 0.51 | ||||||||
|
30 32 |
65 | 17 | 30 | 22 | 72 | 38 | एम8 | 5 |
43.6 43.6 |
0.640 0.690 |
227 213 |
35 35 |
0.55 0.56 |
| 35 | 52.5 | 0.910 | 234 | 41 | 0.58 | ||||||||
| 38 | 52.5 | 0.990 | 216 | 41 | 0.61 | ||||||||
| 40 | 52.5 | 1.050 | 205 | 41 | 0.62 | ||||||||
| 30 | 52.4 | 0.780 | 232 | 30 | 0.73 | ||||||||
| 32 | 52.4 | 0.830 | 217 | 30 | 0.76 | ||||||||
| 35 | 61.0 | 1.060 | 232 | 35 | 0.82 | ||||||||
| 38 | 61.0 | 1.150 | 214 | 35 | 0.89 | ||||||||
| 40 | 80 | 20 | 33 | 25 | 87 | 41 | एम8 | 7 | 61.0 | 1.220 | 203 | 35 | 0.92 |
| 43 | 73.5 | 1.540 | 233 | 41 | 0.96 | ||||||||
| 45 | 73.5 | 1.650 | 217 | 41 | 0.99 | ||||||||
| 48 | 73.5 | 1.760 | 203 | 41 | 1.00 | ||||||||
| 50 | 73.5 | 1.830 | 195 | 41 | 1.02 | ||||||||
