उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: Z9
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 2
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 1000 प्रति माह
मॉडल संख्या: |
Z9 लॉकिंग असेंबली |
सामग्री: |
GCr15 असर स्टील |
वज़न: |
0.24-146KG |
बहरी घेरा: |
47-495 मिमी |
मोटाई (मिमी): |
37-77 |
छिद्र का आकार: |
19-1000mm |
टोक़ (केएनएम: |
14-1000 |
मॉडल संख्या: |
Z9 लॉकिंग असेंबली |
सामग्री: |
GCr15 असर स्टील |
वज़न: |
0.24-146KG |
बहरी घेरा: |
47-495 मिमी |
मोटाई (मिमी): |
37-77 |
छिद्र का आकार: |
19-1000mm |
टोक़ (केएनएम: |
14-1000 |

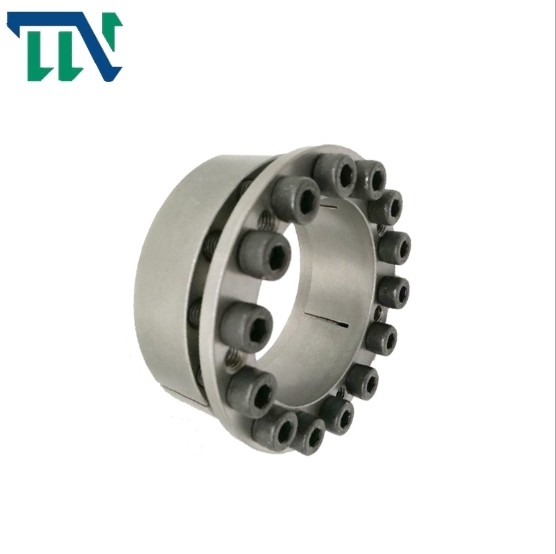

Z9 पावर लॉक कीलेस पावर लॉक कपलिंग लॉकिंग डिवाइस का उपयोग माइन ड्रम के लिए किया जाता है
उत्पाद सुविधाएँ
लॉकिंग असेंबली एक तरह का कीलेस कनेक्शन डिवाइस है।इसका सिद्धांत और उद्देश्य उच्च शक्ति वाले तनाव बोल्ट की क्रिया के माध्यम से आंतरिक रिंग और शाफ्ट के बीच और बाहरी रिंग और हब के बीच एक विशाल क्लैंपिंग बल उत्पन्न करना है, ताकि भागों और शाफ्ट के बीच बिना चाबी के कनेक्शन का एहसास हो सके।भार वहन करते समय, टोक़, अक्षीय बल या दोनों के संयुक्त भार को लॉकिंग असेंबली के पुर्जों और शाफ्ट और साथ में घर्षण के संयोजन दबाव द्वारा प्रेषित किया जाता है।लॉकिंग असेंबली कनेक्शन के निम्नलिखित फायदे हैं: उच्च केंद्रित सटीकता;सुविधाजनक स्थापना / समायोजन / जुदा करना;उच्च शक्ति, स्थिर और विश्वसनीय कनेक्शन;अधिभार के मामले में, यह उपकरण को नुकसान से बचा सकता है, विशेष रूप से भारी भार को संचारित करने के लिए उपयुक्त है।
इंस्टॉलेशन तरीका
1. सबसे पहले, लॉकिंग असेंबली की सतह और जुड़े हिस्से की संयुक्त सतह को पोंछ लें, और समान रूप से चिकनाई वाले तेल (मोलिब्डेनम डाइसल्फ़ाइड या सिलिकॉन एडिटिव्स के बिना) की एक पतली परत लागू करें।
2. डिजाइन में निर्दिष्ट स्थिति तक पहुंचने के लिए जुड़े हिस्से को शाफ्ट पर दबाएं।लॉकिंग असेंबली स्थापित करें जो कनेक्टेड हिस्से के झुकाव को रोकने के लिए बोल्ट को आसानी से कनेक्शन स्पेस में ढीला कर देती है, और फिर बोल्ट को हाथ से कस लें।
3. असेंबली बोल्ट को लॉक करने के लिए टॉर्क रिंच का इस्तेमाल किया जाएगा।बोल्ट को तिरछे, क्रॉसवाइज और समान रूप से कस लें, और चरणों का पालन करें: (1) 1 / एमए मान के साथ कस लें;(2) 1/2mA मान के साथ कसें;(3) मा मूल्य के साथ कसें;(4) मा मान वाले सभी बोल्टों की जाँच करें
उत्पाद पैरामीटर
|
मौलिक आयाम |
आंतरिक षट्भुज की अध्यक्षता वाली बोल्ट |
आनुपातिक भार |
पीएफ (एन / मिमी 2) |
एमए
(एनएम) |
जी
(किलोग्राम) |
|||||||
| डी | डी | ली | ली1 | इ | बी |
आकार |
मात्रा |
एफ1(केएन) | एमटी(केएनएम) | |||
| मिमी | ||||||||||||
| 100 | 145 |
54 |
75 |
5 |
65 |
एम 12 × 60 |
8 |
191 |
9.60 | 102 |
145 |
4.7 |
| 110 | 155 | 10.50 | 93 | 5.1 | ||||||||
| 120 | 165 | 9 | 216 | 13.00 | 96 | 5.5 | ||||||
| 130 | 180 |
63 |
84 |
6 |
72 |
एम12×70 |
12 |
287 |
17.80 | 100 | 7.5 | |
| 140 | 190 | 20.20 | 94 | 7.9 | ||||||||
| 150 | 200 | 21.60 | 88 | 8.4 | ||||||||
| 160 | 210 | 15 | 360 | 28.80 | 101 | 8.9 | ||||||
| 170 | 225 | 16 | 383 | 32.60 | 101 | 10.5 | ||||||
| 180 | 235 | 18 | 431 | 38.80 | 108 | 11.0 | ||||||
| 190 | 250 |
69 |
94 |
81 |
एम 14 × 75 |
15 | 493 | 46.80 | 106 |
230 |
14.3 | |
| 200 | 260 | 16 | 526 | 52.80 | 100 | 15.0 | ||||||
| 220 | 285 | एम16×75 | 14 | 640 | 70 | 119 |
355 |
17.8 | ||||
| 240 | 305 |
86 |
112 |
7 |
98 |
एम16×90 |
16 | 731 | 88 | 96 | 23.2 | |
| 260 | 325 | 18 | 822 | 107 | 103 | 24.8 | ||||||
| 280 | 355 |
94 |
120 |
8 |
106 |
एम16×100 |
20 | 910 | 128 | 96 | 33 | |
| 300 | 375 | 22 | 1000 | 151 | 99 | 36 | ||||||
| 320 | 405 |
109 |
142 |
125 |
एम 20 × 120 |
18 | 1280 | 206 | 101 |
690 |
52 | |
| 340 | 425 |
20 |
1420 | 242 | 106 | 54 | ||||||
| 360 | 455 |
120 |
159 |
140 |
एम 22 × 130 |
1770 |
319 | 113 |
930 |
72 | ||
| 380 | 475 | 337 | 109 | 75 | ||||||||
| 400 | 495 | 355 | 101 | 78 | ||||||||
| 420 | 515 | 22 | 1980 | 410 | 107 | 82 | ||||||
