उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO9001
मॉडल संख्या: Z17A
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 2
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 1000 प्रति माह
मॉडल संख्या: |
Z17A लॉकिंग असेंबली |
सामग्री: |
GCr15 असर स्टील |
वज़न: |
0.5-179.5 किग्रा |
बहरी घेरा: |
55-710mm |
मोटाई (मिमी): |
60-155 |
जनम का आकार: |
30-600 मिमी |
टोक़ (केएनएम: |
64-1265 |
मॉडल संख्या: |
Z17A लॉकिंग असेंबली |
सामग्री: |
GCr15 असर स्टील |
वज़न: |
0.5-179.5 किग्रा |
बहरी घेरा: |
55-710mm |
मोटाई (मिमी): |
60-155 |
जनम का आकार: |
30-600 मिमी |
टोक़ (केएनएम: |
64-1265 |

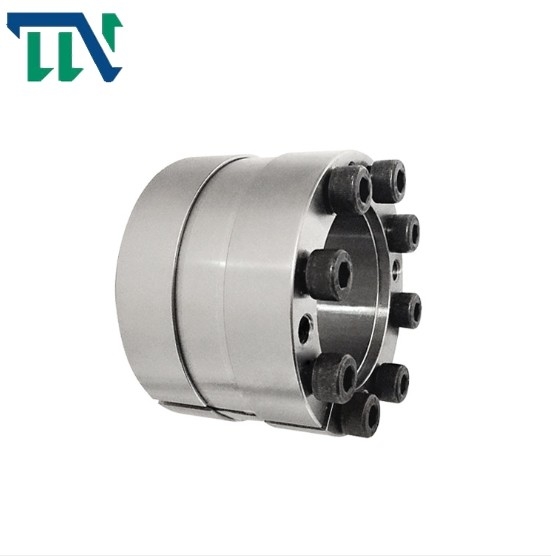

Z17 एक कीलेस लॉकिंग डिवाइस पावर लॉक असेंबली
उत्पाद सुविधाएँ
जब विस्तार युग्मन आस्तीन अक्षीय दिशा में स्थापित किया जाता है, तो यह आसानी से अक्षीय दिशा के आवश्यक स्थिति आकार को समायोजित कर सकता है और
बिना किसी अक्षीय निर्धारण के भागों की सापेक्ष स्थिति।आवेदन के दायरे के विस्तार के साथ, सभी प्रकार के जटिल कनेक्शन बनते हैं
मशीनरी को विशेष विस्तार और तंग युग्मन आस्तीन द्वारा प्रतिस्थापित किया जा सकता है।ट्रांसमिशन संरचना को सरल बनाएं या एक यांत्रिक घटक का एक अभिन्न अंग बनें, जैसे बैकलैश-मुक्त डायाफ्राम युग्मन।
Z17 लॉकिंग असेंबली स्क्रू I के यांत्रिक गुण। उपयोग के लिए निर्देश
1. कृपया उपयोग करने से पहले इस निर्देश को ध्यान से पढ़ें;
2. पुष्टि करें कि क्या वर्तमान उत्पाद कॉन्फ़िगर की गई मशीनरी के मॉडल के अनुरूप है;
3. मोलिब्डेनम या सिलिकॉन युक्त एडिटिव्स का उपयोग लॉकिंग असेंबली के घटकों में नहीं किया जाना चाहिए;
4. इस उत्पाद का निर्दिष्ट प्रदर्शन स्तर 1.2 ग्रेड 9 बोल्ट अन्य बोल्टों द्वारा प्रतिस्थापित किया जाएगा;
5. इस उत्पाद का कोई केंद्र पोजिशनिंग फ़ंक्शन नहीं है।यदि आपको इस फ़ंक्शन की आवश्यकता है, तो कृपया इसे व्हील हब पर स्वयं डिज़ाइन करें;
6. लॉकिंग असेंबली की स्थापना के दौरान जबरन दस्तक न दें;
7. शाफ्ट और हब की चयन सहिष्णुता H8 / H8 है;
उत्पाद पैरामीटर
|
基 基 尺 寸 मौलिक आयाम |
螺 आंतरिक षट्भुज सिर वाले बोल्ट |
मैं चूहों से भरा हुआ |
पीएफ (एन / मिमी 2) |
जी
(किलोग्राम) |
||||||||
| डी | डी | ली1 | ली2 | ली3 | ली4 |
मैं आकार |
मैं मात्रा |
एमए एनएम |
एफटी(केएन) |
एमटी(केएनएम) |
||
| मिमी | ||||||||||||
| 30 | 55 | 6 | 60 | 0.9 | 132 | 0.5 | ||||||
| 35 | 60 | 40 | 17 | 46 | 52 | एम6 | 7 | 17 | 71 | 1.25 | 135 | 0.6 |
| 40 | 65 | 8 | 75 | 1.5 | 124 | 0.7 | ||||||
| 45 | 75 | 6 | 112 | 2.5 | 136 | 1.1 | ||||||
| 50 | 80 | 7 | 120 | 3.0 | 132 | 1.2 | ||||||
| 55 | 85 | 48 | 20 | 56 | 64 | एम8 | 8 | 41 | 138 | 3.8 | 138 | 1.3 |
| 60 | 90 | 8 | 143 | 4.3 | 127 | 1.4 | ||||||
| 65 | 95 | 9 | 162 | 5.3 | 132 | 1.5 | ||||||
| 70 | 110 | 8 | 219 | 7.6 | 143 | 2.6 | ||||||
| 75 | 115 | 8 | 219 | 8.2 | 134 | 2.8 | ||||||
|
80 85 |
120 125 |
58 | 24 | 68 | 78 | एम10 |
8 9 |
83 |
219 240 |
8.7 10.4 |
125 133 |
2.9 3.1 |
| 90 | 130 | 10 | 274 | 12.3 | 139 | 3.2 | ||||||
| 95 | 135 | 10 | 274 | 13.0 | 132 | 3.3 | ||||||
| 100 | 145 | 8 | 301 | 15.0 | 121 | 4.5 | ||||||
| 110 | 155 | 66 | 28 | 76 | 88 | 9 | 338 | 18.6 | 123 | 4.9 | ||
| 120 | 165 | 10 | 376 | 22.5 | 126 | 5.3 | ||||||
| 130 | 180 | एम12 | 12 | 145 | 451 | 29.3 | 121 | 7.3 | ||||
|
140 150 |
190 200 |
76 | 33 | 86 | 98 |
12 14 |
451 526 |
31.5 39.4 |
112 122 |
7.8 8.2 |
||
| 160 | 210 | 15 | 563 | 45.0 | 123 | 8.7 | ||||||
| 170 | 225 | 86 | 38 | 98 | 112 | 12 | 619 | 52.5 | 112 | 11.6 | ||
| 180 | 235 | एम14 | 14 | 230 | 722 | 64.9 | 124 | 12.2 | ||||
| 190 | 250 | 102 | 46 | 114 | 126 | 16 | 825 | 78.3 | 113 | 16.7 | ||
| 200 | 260 | 18 | 925 | 92.7 | 121 | 17.4 | ||||||
| 220 | 285 | 16 | 1146 | 126.0 | 126 | 22.3 | ||||||
| 240 | 305 | 110 | 50 | 122 | 138 | एम16 | 16 | 355 | 1146 | 13.50 | 115 | 24.1 |
| 260 | 325 | 18 | 1289 | 167.6 | 120 | 25.8 | ||||||
| 280 | 355 | 130 | 60 | 145 | 164 | एम18 | 18 | 485 | 1552 | 217.0 | 113 | 38.2 |
| 300 | 375 | 20 | 1724 | 258.5 | 117 | 40.6 | ||||||
| 320 | 405 | 154 | 72 | 170 | 190 | एम20 | 20 | 690 | 2236 | 357.8 | 120 | 58.6 |
| 340 | 425 | 380.0 | 113 | 61.8 | ||||||||
| 360 | 455 | 20 | 2784 | 501.0 | 115 | 85.0 | ||||||
|
380 400 |
475 495 |
178 | 84 | 198 | 220 | एम22 |
21 24 |
930 |
2923 2923 |
555.0 584.0 |
115 109 |
87.2 93.4 |
| 420 | 515 | 24 | 3132 | 657.0 | 111 | 97.5 | ||||||
|
440 460 480 500 520 540 560 580 600 |
545 565 585 605 630 650 670 670 710 |
202 |
96 |
226 |
250 |
एम24 |
24 24 24 28 28 28 30 30 |
1200 |
3617 3617 3617 3940 3940 3940 4219 4219 4219 |
795.0 831.0 868.0 985.0 1024.0 1063.0 1181.0 1224.0 1266.0 |
108 103 99 104 100 96 100 96 92 |
128.9 134.1 139.3 144.5 157.6 163.1 168.6 174.0 179.5 |
