उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: Z20
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 2
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 1000 प्रति माह
मॉडल संख्या: |
Z20 लॉकिंग असेंबली |
सामग्री: |
GCr15 असर स्टील |
वज़न: |
0.37-9.2KG |
बहरी घेरा: |
60-260 मिमी |
मोटाई (मिमी): |
72-197 मिमी |
छिद्र का आकार: |
25-160 मिमी |
टोक़ (केएनएम: |
17-145 |
मॉडल संख्या: |
Z20 लॉकिंग असेंबली |
सामग्री: |
GCr15 असर स्टील |
वज़न: |
0.37-9.2KG |
बहरी घेरा: |
60-260 मिमी |
मोटाई (मिमी): |
72-197 मिमी |
छिद्र का आकार: |
25-160 मिमी |
टोक़ (केएनएम: |
17-145 |

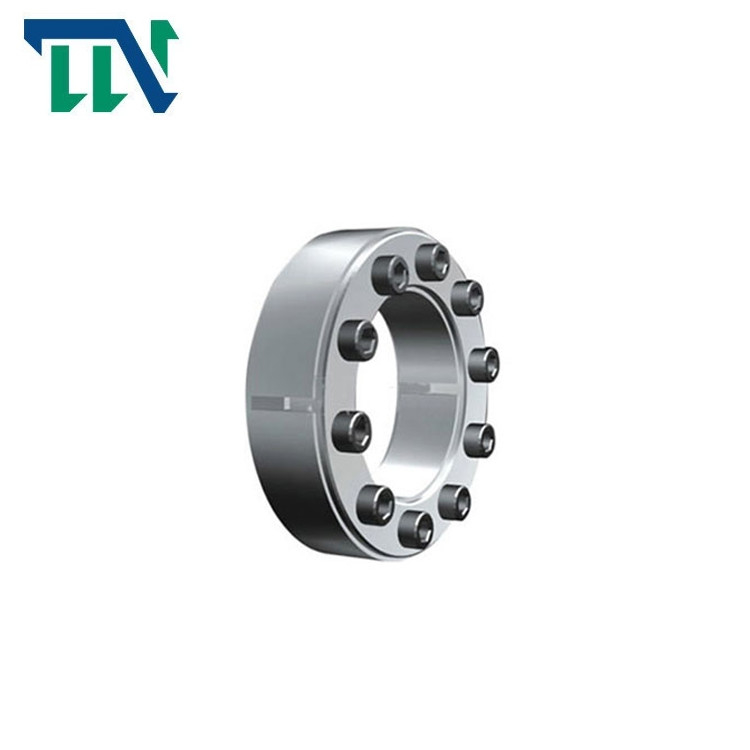

Z20 कीलेस लॉकिंग डिवाइस पावर लॉक असेंबली
उत्पाद सुविधाएँ
चांगझौ तियाननिउ ट्रांसमिशन कंपनी द्वारा निर्मित जेड-सीरीज़ लॉकिंग असेंबली एक बिना चाबी कनेक्शन संरचना है।अक्षीय बल की कार्रवाई के तहत, तंत्र संचालन के उद्देश्य को प्राप्त करने के लिए, टोक़ और अक्षीय बल संचारित करने के लिए पर्याप्त घर्षण उत्पन्न करने के लिए आंतरिक और बाहरी आस्तीन शाफ्ट और हब के साथ मिलकर विस्तार करते हैं।
विशेषताएं: कनेक्शन का अच्छा केंद्रित प्रदर्शन;विधानसभा के दौरान कोई हीटिंग की आवश्यकता नहीं है;शाफ्ट और हब के बीच सापेक्ष स्थिति को अलग करना या समायोजित करना सुविधाजनक है;कोई तनाव एकाग्रता नहीं;मजबूत असर क्षमता।उदाहरण: जब हब को शाफ्ट से जोड़ा जाता है, तो बोल्ट द्वारा कसने के बाद यह एक तंग समापन भूमिका निभाता है।क्योंकि उत्पाद एक शंक्वाकार सतह या शंक्वाकार संरचना है, यह अक्षीय बल आंदोलन के माध्यम से रेडियल बल में बदल जाता है, जिसके परिणामस्वरूप घर्षण होता है और टोक़ आवश्यकताओं को पूरा करता है।जुदा करते समय, सभी बोल्टों को ढीला कर दें।बोल्ट को हटाने की कोई जरूरत नहीं है।फिर उपयुक्त बोल्ट को एलन रिंच के साथ डिस्सेप्लर छेद में पेंच करें और अलग-अलग हिस्सों को ढीला करें
उत्पाद पैरामीटर
मौलिक आयाम |
आंतरिक षट्भुज की अध्यक्षता वाली बोल्ट |
आनुपातिक भार | जी (किलोग्राम) | ||||||||
| डी | डी | डी1 | ली1 | ली | ली2 |
आकार |
मात्रा |
एमए (एनएम) |
एमटी(केएनएम) | एफ1(केएन) | |
| मिमी | |||||||||||
| 25 | 60 | 37.5 | 27.5 | 20 | 17 | एम6×18 | 9 | 17 | 0.20 | 22 | 0.37 |
| 30 | 65 | 42.5 | 9 | 0.30 | 24 | 0.42 | |||||
| 35 | 72 | 47.5 | 12 | 0.50 | 35 | 0.48 | |||||
| 40 | 78 | 52.5 | 15 | 0.60 | 40 | 0.54 | |||||
| 45 | 92 | 60 | 33.5 | 24 | 20 | एम 8 × 22 | 12 | 41 | 1.0 | 55 | 0.92 |
| 50 | 98 | 65 | 12 | 1.2 | 60 | 1.0 | |||||
| 55 | 105 | 70 | 14 | 1.5 | 70 | 1.1 | |||||
| 60 | 110 | 75 | 14 | 1.7 | 72 | 1.2 | |||||
| 70 | 138 | 90 | 39.5 | 28 | 24 | एम 10 × 25 | 14 | 83 | 3 | 110 | 2.3 |
| 80 | 145 | 100 | 14 | 4 | 120 | 2.4 | |||||
| 90 | 160 | 110 | 16 | 5 | 130 | 2.8 | |||||
| 100 | 180 | 122.5 | 47 | 33 | 26 | एम12×30 | 14 | 145 | 6.5 | 150 | 3.8 |
| 110 | 190 | 132.5 | 14 | 7 | 160 | 4.1 | |||||
| 120 | 205 | 142.5 | 16 | 9 | 190 | 4.7 | |||||
| 140 | 230 | 165 |
52 |
38 |
34 |
एम12×35 | 22 | 14 | 240 | 7.4 | |
| 160 | 260 | 185 | 26 | 20 | 310 | 9.2 | |||||
