| Brand Name: | Tianniu |
| Model Number: | आरएलके133 |
| MOQ: | 2 |
| कीमत: | negotiable |
| Delivery Time: | 5-7 कार्य दिवस |
| Payment Terms: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |

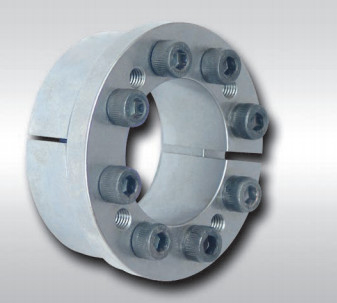

RLK133 लॉक नट असर मानक दस्ता लॉकिंग डिवाइस
उत्पाद सुविधाएँ
इस प्रकारक्लैंपिंग शाफ्ट युग्मनसंवेदनशील है और किसी भी मामले में सही विधि का उपयोग करने की आवश्यकता है और
सही उपकरण।भंडारण, परिवहन और स्थापना की प्रक्रिया में, बीयरिंग के हिस्से नहीं होने चाहिए
क्षतिग्रस्त।कुछ बीयरिंगों को अधिक दबाव की आवश्यकता होती है, इसलिए विशेष उपकरणों की आवश्यकता होती है।का उल्लेख करना सुनिश्चित करें
कार निर्माण निर्देश।बीयरिंग स्थापित करते समय, उन्हें साफ सुथरा में स्थापित किया जाना चाहिए
वातावरण।बीयरिंग में प्रवेश करने वाले छोटे कण भी बीयरिंग के सेवा जीवन को छोटा कर देंगे।ये तो बहुत
बीयरिंगों को बदलते समय स्वच्छ वातावरण रखना महत्वपूर्ण है।असर को खटखटाने की अनुमति नहीं है
एक हथौड़ा के साथ, और जमीन पर गिरने वाले असर पर ध्यान दें (या इसी तरह की अनुचित हैंडलिंग)।
स्थापना से पहले, शाफ्ट और असर वाली सीट की स्थिति की भी जाँच की जानी चाहिए।यहां तक कि छोटे वस्त्र भी
खराब फिट की ओर ले जाएगा, जिसके परिणामस्वरूप असर की शुरुआती विफलता होगी।
शाफ्ट को हब में केन्द्रित करता है
उच्च पारगम्य टोक़
लघु अक्षीय चौड़ाई
20 मिमी और 200 मिमी . के बीच शाफ्ट व्यास के लिए
जुदा करने की विधि
1. यह पुष्टि करने के बाद कि कोई भार नहीं है, बोल्ट को धीरे-धीरे ढीला करें, लेकिन सभी बोल्टों को पेंच न करें।
2. हटाए गए बोल्ट को सामने की दबाने वाली प्लेट के सहायक थ्रेडेड छेद में पेंच करें, बोल्ट को ऊपरी दबाने वाली प्लेट के खिलाफ स्क्रू करें जब तक कि लॉकिंग असेंबली ढीली न हो, और फिर धीरे से टैप करें और बोल्ट को विस्तार से जोड़ने वाली आस्तीन को बाहर निकालने के लिए खींचें।
उत्पाद पैरामीटर
|
मौलिक आयाम |
आंतरिक षट्भुज की अध्यक्षता वाली बोल्ट |
चूहों से भरा हुआ |
एमए
(एनएम) |
पीएफ (एन / मिमी 2) |
जी
(किलोग्राम) |
||||||||
| डी | डी | एल1 | एल2 | एल3 | एल4 | डी1 |
आकार |
मात्रा |
एफटी(केएन) | एमटी(केएनएम) | |||
| मिमी | |||||||||||||
| 20 | 47 | 53 | 0.54 | 276 | 0.51 | ||||||||
| 22 | 47 | 53 | 0.6 | 253 | 0.53 | ||||||||
|
24 25 |
50 50 |
48 | 42 | 29 | 26 |
56 56 |
एम6 | 7 | 54 |
0.65 0.68 |
14 |
230 222 |
0.55 0.62 |
| 28 | 55 | 61 | 0.76 | 198 | 0.65 | ||||||||
| 30 | 55 | 61 | 0.82 | 186 | 0.70 | ||||||||
| 32 | 60 | 66 | 1.31 | 261 | 0.80 | ||||||||
|
35 38 |
60 65 |
48 | 42 | 29 | 26 |
66 71 |
एम6 | 1 1 | 82 |
1.44 1.56 |
14 |
240 220 |
0.81 0.90 |
| 40 | 65 | 71 | 1.64 | 209 | 1.33 | ||||||||
| 42 | 75 | 81 | 6 | 101 | 2.13 | 213 | 1.24 | ||||||
| 45 | 75 | 81 | 6 | 101 | 2.28 | 199 | 1.35 | ||||||
| 48 | 80 | 86 | 6 | 101 | 2.43 | 186 | 1.41 | ||||||
| 50 | 80 | 59 | 51 | 34.4 | 30 | 86 | एम8 | 6 | 101 | 2.53 | 41 | 179 | 1.44 |
| 55 | 85 | 91 | 9 | 152 | 4.18 | 244 | 1.45 | ||||||
| 60 | 90 | 96 | 9 | 152 | 4.56 | 224 | 1.55 | ||||||
| 65 | 95 | 102 | 9 | 152 | 4.94 | 206 | 1.67 | ||||||
| 70 | 110 | 117 | 7 | 186 | 6.5 | 176 | 2.61 | ||||||
| 75 | 115 | 122 | 7 | 186 | 7.0 | 165 | 2.75 | ||||||
|
80 85 |
120 125 |
66 | 56 | 45 | 40 |
127 132 |
एम10 |
7 8 |
186 213 |
7.4 9.0 |
83 |
153 165 |
2.89 3.04 |
| 90 | 130 | 137 | 8 | 213 | 9.6 | 157 | 3.18 | ||||||
| 95 | 135 | 142 | 10 | 267 | 12.6 | 185 | 3.33 | ||||||
| 100 | 145 | 152 | 7 | 270 | 13.3 | 153 | 4.62 | ||||||
|
110 120 |
155 165 |
77 | 65 | 52 | 46 |
163 173 |
एम12 |
7 8 |
270 309 |
14.7 18.4 |
145 |
140 147 |
5.00 5.37 |
| 130 | 180 | 188 | 10 | 388 | 25.1 | 171 | 6.46 | ||||||
| 140 | 190 | 199 | 1 1 | 586 | 40.5 | 213 | 7.73 | ||||||
| 150 | 200 | 209 | 12 | 639 | 47.0 | 217 | 8.21 | ||||||
| 160 | 210 | 87.5 | 73.5 | 58.5 | 51 | 219 | एम14 | 13 | 692 | 54.3 | 230 | 220 | 8.64 |
| 170 | 225 | 234 | 14 | 746 | 63.0 | 226 | 10.14 | ||||||
| 180 | 235 | 244 | 14 | 746 | 66.0 | 212 | 10.66 | ||||||
