उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: आरएलके402
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 2
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 5-7 कार्य दिवस
आपूर्ति की क्षमता: 1000 प्रति माह
मॉडल संख्या: |
RLK402 लॉकिंग असेंबली |
सामग्री: |
GCr15 असर स्टील |
वज़न: |
0.42-34.3 किग्रा |
बहरी घेरा: |
55-326mm |
मोटाई (मिमी): |
24-140 मिमी |
जनम का आकार: |
25-260 मिमी |
टोक़ (केएनएम: |
0.84-240 |
मॉडल संख्या: |
RLK402 लॉकिंग असेंबली |
सामग्री: |
GCr15 असर स्टील |
वज़न: |
0.42-34.3 किग्रा |
बहरी घेरा: |
55-326mm |
मोटाई (मिमी): |
24-140 मिमी |
जनम का आकार: |
25-260 मिमी |
टोक़ (केएनएम: |
0.84-240 |

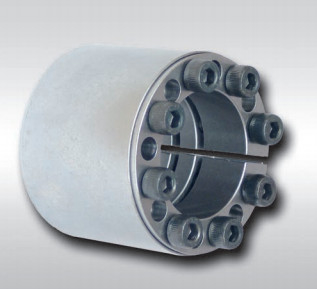

RLK402 लॉक नट असर मानक दस्ता लॉकिंग डिवाइस
उत्पाद परिचय
उपयोग के लिए निर्देश
1. कृपया उपयोग करने से पहले इस निर्देश को ध्यान से पढ़ें;
2. पुष्टि करें कि क्या वर्तमान उत्पाद कॉन्फ़िगर की गई मशीनरी के मॉडल के अनुरूप है;
3. मोलिब्डेनम या सिलिकॉन युक्त एडिटिव्स का उपयोग लॉकिंग असेंबली के घटकों में नहीं किया जाना चाहिए;
4. इस उत्पाद का निर्दिष्ट प्रदर्शन स्तर 1.2 ग्रेड 9 बोल्ट अन्य बोल्टों द्वारा प्रतिस्थापित किया जाएगा;
5. इस उत्पाद का कोई केंद्र पोजिशनिंग फ़ंक्शन नहीं है।यदि आपको इस फ़ंक्शन की आवश्यकता है, तो कृपया इसे व्हील हब पर स्वयं डिज़ाइन करें;
6. लॉकिंग असेंबली की स्थापना के दौरान जबरन दस्तक न दें;
7. शाफ्ट और हब की चयन सहिष्णुता H8 / H8 . है
हब को शाफ्ट पर केन्द्रित करता है।उच्च केंद्रित सटीकता के लिए डबल स्लॉट
कई बार इकट्ठा किया जा सकता है
उच्चतम पारगम्य टोक़
भारी शुल्क अनुप्रयोगों के लिए
क्लैंपिंग प्रक्रिया के दौरान हब और शाफ्ट के बीच कोई अक्षीय विस्थापन नहीं
उच्चतम मशीनिंग गुणवत्ता
1 701 000 एनएम . तक 50 500 एनएम का पारगम्य टोक़
130 मिमी और 600 मिमी . के बीच शाफ्ट व्यास के लिए
उत्पाद सुविधाएँ
| आदर्श | RLK402/Z12 लॉकिंग असेंबली | |
| दस्ता पर दबाव (एन / मिमी2) | 252-136 | |
| हब पर दबाव (एन/मिमी2) | 88-130 | |
| रेटेड लोड (केएनएम) | बल | 55-2400 |
| टॉर्कः | 0.7-362.3 | |
| इनर रेस साइज (मिमी) | 25-300 | |
| बाहरी दौड़ का आकार (मिमी) | 50-375 | |
| मोटाई (मिमी) | 51-197 | |
| वजन (किग्रा) |
0.5-49.7 |
|
उत्पाद पैरामीटर
|
मौलिक आयाम |
आंतरिक षट्भुज की अध्यक्षता वाली बोल्ट |
चूहों से भरा हुआ |
पीएफ (एन / मिमी 2) |
एमए
(एनएम) |
जी
(किलोग्राम) |
||||||
| डी | डी | मैं | ली | ली1 |
आकार |
मात्रा |
एफटी(केएन) | एमटी(केएनएम) | |||
| मिमी | |||||||||||
| 25 | 0.84 | 297 | 0.42 | ||||||||
| 28 | 55 | 32 | 40 | 46 | एम6 | 6 | 67 | 0.94 | 265 | 17 | 0.44 |
| 30 | 1.00 | 248 | 0.47 | ||||||||
| 35 | 60 | 60 | एम6 | 74 | 1.30 | 165 | 17 | 1.0 | |||
| 40 | 75 | 44 | 54 | 62 | एम8 | 7 | 145 | 2.90 | 282 | 41 | 1.0 |
| 45 | 75 | 62 | एम8 | 145 | 3.26 | 251 | 41 | 1.2 | |||
| 50 | 80 | 8 | 165 | 4.15 | 200 | 1.4 | |||||
|
55 60 |
85 90 |
56 | 64 | 72 | एम8 |
9 10 |
186 207 |
5.15 6.20 |
205 202 |
41 |
1.6 1.7 |
| 65 | 95 | 10 | 207 | 6.75 | 187 | 1.9 | |||||
| 70 | 110 | 10 | 329 | 11.5 | 223 | 3.1 | |||||
| 80 | 120 | 70 | 78 | 88 | एम10 | 1 1 | 362 | 14.5 | 215 | 83 | 3.5 |
| 90 | 130 | 12 | 390 | 17.8 | 208 | 3.8 | |||||
| 100 | 145 | 14 | 527 | 26.3 | 200 | 6.1 | |||||
| 110 | 155 | 90 | 100 | 112 | एम12 | 17 | 575 | 31.8 | 198 | 145 | 6.2 |
| 120 | 165 | 18 | 670 | 40.4 | 212 | 7.2 | |||||
| 130 | 180 | 16 | 759.0 | 49 | 180 | 11.1 | |||||
|
140 150 |
190 200 |
104 | 116 | 130 | एम14 |
18 19 |
842.8 896.8 |
59 67 |
186 185 |
230 |
11.8 12.6 |
| 160 | 210 | 20 | 950.0 | 76 | 183 | 13.4 | |||||
| 170 | 225 | 19 | 1223.5 | 104 | 172 | 19.6 | |||||
| 180 | 235 | 20 | 1288.8 | 116 | 172 | 20.6 | |||||
| 190 | 250 | 21 | 1363.0 | 129 | 172 | 23.8 | |||||
| 200 | 260 | 134 | 146 | 162 | एम16 | 22 | 1427.5 | 143 | 172 | 355 | 24.9 |
| 220 | 285 | 24 | 1581.8 | 174 | 172 | 29.6 | |||||
| 240 | 305 | 26 | 1725.0 | 207 | 172 | 31.9 | |||||
| 260 | 325 | 28 | 1846.0 | 240 | 170 | 34.3 | |||||
