उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: TLK133 श्रृंखला
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 2
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 1000 प्रति माह
मॉडल संख्या: |
TLK133 लॉकिंग असेंबली |
सामग्री: |
GCr15 असर स्टील |
छिद्र का आकार: |
20-65 मिमी |
वज़न: |
0.25-0.89 |
बहरी घेरा: |
47-95 मिमी |
आकार: |
M6 M8 |
टॉर्क0.014-15.7 (kNm: |
30-100 |
मॉडल संख्या: |
TLK133 लॉकिंग असेंबली |
सामग्री: |
GCr15 असर स्टील |
छिद्र का आकार: |
20-65 मिमी |
वज़न: |
0.25-0.89 |
बहरी घेरा: |
47-95 मिमी |
आकार: |
M6 M8 |
टॉर्क0.014-15.7 (kNm: |
30-100 |

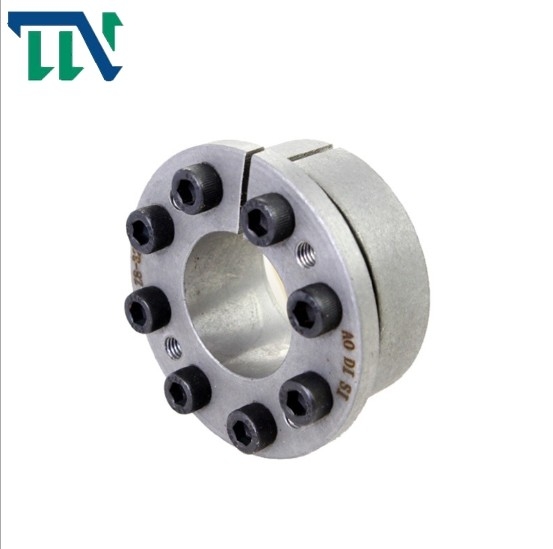

TLK133 सीरीज लॉक नट असर मानक दस्ता लॉकिंग डिवाइस
उत्पाद परिचय
लॉकिंग असेंबली एक नए प्रकार का कनेक्शन है।यह लॉकिंग असेंबली और शाफ्ट के बीच या आवास की सतह के बीच सकारात्मक दबाव उत्पन्न करने के लिए उच्च शक्ति वाले बोल्ट को कसने पर निर्भर करता है, जो घर्षण के साथ होता है और एक बिना चाबी कनेक्शन डिवाइस जो लोड ट्रांसमिशन का एहसास करता है।बंधन और बंधन के बिना सामान्य हस्तक्षेप की पारंपरिक यांत्रिक कनेक्शन विधि की तुलना में इसके कई अनूठे फायदे और विशेषताएं हैं
उपयोग के लिए निर्देश
1. कृपया उपयोग करने से पहले इस निर्देश को ध्यान से पढ़ें;
2. पुष्टि करें कि क्या वर्तमान उत्पाद कॉन्फ़िगर की गई मशीनरी के मॉडल के अनुरूप है;
3. मोलिब्डेनम या सिलिकॉन युक्त एडिटिव्स का उपयोग लॉकिंग असेंबली के घटकों में नहीं किया जाना चाहिए;
4. इस उत्पाद का निर्दिष्ट प्रदर्शन स्तर 1.2 ग्रेड 9 बोल्ट अन्य बोल्टों द्वारा प्रतिस्थापित किया जाएगा;
5. इस उत्पाद का कोई केंद्र पोजिशनिंग फ़ंक्शन नहीं है।यदि आपको इस फ़ंक्शन की आवश्यकता है, तो कृपया इसे व्हील हब पर स्वयं डिज़ाइन करें;
6. लॉकिंग असेंबली की स्थापना के दौरान जबरन दस्तक न दें;
7. शाफ्ट और हब की चयन सहिष्णुता H8 / H8 . है
उत्पाद सुविधाएँ
| नमूना | RLK603 लॉकिंग असेंबली | |
| रेटेड लोड (केएनएम) | ताकत | 5-3500 |
| टॉर्कः | 0.025-517 | |
| इनर रेस साइज (मिमी) | 14-360 | |
| बाहरी दौड़ का आकार (मिमी) | 38-590 | |
| मोटाई (मिमी) | 15-175 | |
| वजन (किग्रा) | 0.1-186 | |
उत्पाद पैरामीटर
|
मौलिक आयाम |
आंतरिक षट्भुज की अध्यक्षता वाली बोल्ट |
आनुपातिक भार |
पीएफ (एन / मिमी 2) |
एमए
(एनएम) |
जी
(किलोग्राम) |
|||||||
| डी | डी | ली | ली0 | ली1 | ली2 |
आकार |
मात्रा |
एफ1(केएन) | एमटी(केएनएम) | |||
| मिमी | ||||||||||||
| 20 |
47 |
17 |
22 |
28 |
34 |
M6×20 |
5 |
30 |
0.29 | 220 |
17 |
0.25 |
| 22 | 0.32 | 200 | 0.26 | |||||||||
| 24 |
50 |
0.37 | 200 | 0.27 | ||||||||
| 25 |
6 |
36 |
0.45 | 215 | 0.28 | |||||||
| 28 |
55 |
0.5 | 200 | 0.32 | ||||||||
| 30 | 0.54 | 219 | 0.34 | |||||||||
| 32 |
60 |
8 |
48 |
0.77 | 215 | 0.35 | ||||||
| 35 | 0.84 | 190 | 0.37 | |||||||||
| 38 |
65 |
0.91 | 195 | 0.38 | ||||||||
| 40 | 0.96 | 190 | 0.40 | |||||||||
| 45 | 75 |
20 |
25 |
33 |
41 |
M8×25 |
7 |
77 |
1.75 | 230 |
41 |
0.63 |
| 50 | 80 | 1.93 | 210 | 0.68 | ||||||||
| 55 | 85 |
8 |
88 |
2.45 | 215 | 0.73 | ||||||
| 60 | 90 | 2.7 | 190 | 0.78 | ||||||||
| 63 |
95 |
9 |
100 |
3.18 | 205 | 0.83 | ||||||
| 65 | 3.25 | 200 | 0.89 | |||||||||
