उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: TLK134 श्रृंखला
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 2
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 1000 प्रति माह
मॉडल संख्या: |
TLK134 लॉकिंग असेंबली |
सामग्री: |
GCr15 असर स्टील |
जनम का आकार: |
14-50 मिमी |
वज़न: |
0.37-1.02KG |
बहरी घेरा: |
55-80 मिमी |
आकार: |
M6 M8 |
टोक़ (केएनएम: |
0.014-15.7 |
मॉडल संख्या: |
TLK134 लॉकिंग असेंबली |
सामग्री: |
GCr15 असर स्टील |
जनम का आकार: |
14-50 मिमी |
वज़न: |
0.37-1.02KG |
बहरी घेरा: |
55-80 मिमी |
आकार: |
M6 M8 |
टोक़ (केएनएम: |
0.014-15.7 |

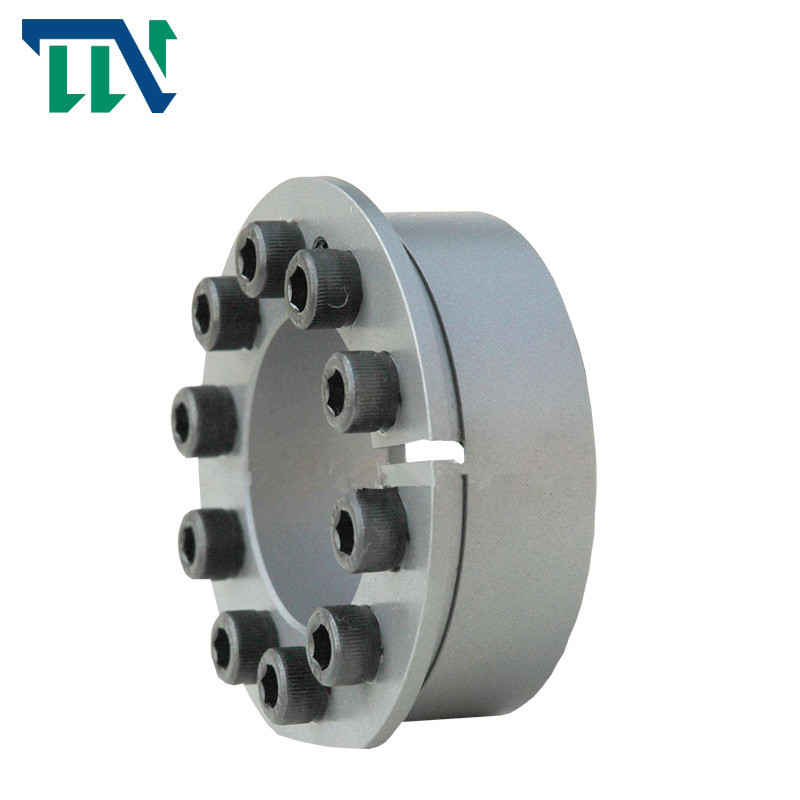

धातुकर्म मशीनरी के लिए TLK 134 लॉकिंग असेंबली सेल्फ-सेंटिंग क्लैंपिंग
TLK134 सीरीज लॉक नट असर मानक दस्ता लॉकिंग डिवाइस
उत्पाद परिचय
तियानियू ने 1987 में इस मानक के सभी प्रकार के विस्तार आस्तीन विकसित करना शुरू किया।
लगभग 20 वर्षों के अभ्यास के बाद इसने इस मानक की सभी किस्मों का विकास पूरा कर लिया है।और कपड़ा, पैकेजिंग, भोजन, प्रकाश उद्योग, धातु विज्ञान, पेपरमेकिंग, प्रिंटिंग, मशीन टूल्स, मशीनिंग सेंटर, फोर्जिंग मशीन टूल्स, और धातुकर्म मशीनरी और सामान्य मशीनरी और अन्य मशीनरी को बढ़ावा दिया, एक अच्छी प्रतिष्ठा ली, और मशीनरी उद्योग के उत्पादों को बढ़ावा दिया।कौशल में सुधार हुआ।और अनुसार
विशेष उपयोगकर्ता की जरूरतों के लिए, गैर-मानक विस्तार संयुक्त आस्तीन का विकास।
लॉकिंग असेंबली का चयन निम्नलिखित आवश्यकताओं को पूरा करना चाहिए:
ए ट्रांसमिशन टोक़: एमटी ≥ एम
बी असर अक्षीय बल: फीट एफएक्स
सी ट्रांसमिशन बल: फीट f2x + (एमडी / 2x10-3) 2
डी। रेडियल बल असर: पीटी एफआर / डी 1x103, जहां:
एम टोक़ संचरित किया जाना है, n · मी;
FX अक्षीय बल वहन किया जाना है, kn;
एफटी रेडियल बल वहन किया जाना, kn;
एमटी लॉकिंग असेंबली का रेटेड टॉर्क, kn · m;
एफटी लॉकिंग असेंबली की रेटेड अक्षीय बल;केएन;
डी।| आंतरिक व्यास और लॉकिंग असेंबली की आंतरिक रिंग चौड़ाई, मिमी;
पीटी लॉकिंग असेंबली और शाफ्ट, एन / एमएम 2 . के बीच संयुक्त सतह पर दबाव
उत्पाद सुविधाएँ
| आदर्श | RLK603 लॉकिंग असेंबली | |
| रेटेड लोड (केएनएम) | बल | 5-3500 |
| टॉर्कः | 0.025-517 | |
| इनर रेस साइज (मिमी) | 14-360 | |
| बाहरी दौड़ का आकार (मिमी) | 38-590 | |
| मोटाई (मिमी) | 15-175 | |
| वजन (किग्रा) | 0.1-186 | |
उत्पाद पैरामीटर
|
基 基 尺 寸 मौलिक आयाम |
आंतरिक हेक्सा-गॉन हेडेड बोल्ट |
额 额 负 荷 चूहों से भरा हुआ |
पीएफ (एन / मिमी 2) |
एमए
(एनएम) |
जी
(किलोग्राम) |
||||||||
| डी | डी | ली4 | ली3 | ली2 | डी1 | ली1 |
मैं आकार |
मैं मात्रा |
एफटी(केएन) |
एमटी(केएनएम) |
|||
| मिमी | |||||||||||||
| 14 | 18 | 0.127 | 208 | 25 | 0.37 | ||||||||
| 16 | 18 | 0.142 | 181 | 25 | 0.39 | ||||||||
| 18 | 18 | 0.157 | 161 | 25 | 0.41 | ||||||||
| 19 | 18 | 0.165 | 152 | 25 | 0.42 | ||||||||
|
20 22 |
55 | 17 | 30 | 22 | 62 | 38 | एम6 | 6 |
18 25.5 |
0.172 0.285 |
145 186 |
25 35 |
0.44 0.45 |
| 24 | 25.5 | 0.307 | 170 | 35 | 0.46 | ||||||||
| 25 | 25.5 | 0.315 | 163 | 35 | 0.47 | ||||||||
| 28 | 31.5 | 0.435 | 175 | 41 | 0.48 | ||||||||
| 30 | 31.5 | 0.472 | 163 | 41 | 0.50 | ||||||||
| 24 | 37.4 | 0.440 | 244 | 30 | 0.46 | ||||||||
| 25 | 37.4 | 0.460 | 234 | 30 | 0.48 | ||||||||
| 28 | 43.6 | 0.600 | 243 | 35 | 0.51 | ||||||||
|
30 32 |
65 | 17 | 30 | 22 | 72 | 38 | एम8 | 5 |
43.6 43.6 |
0.640 0.690 |
227 213 |
35 35 |
0.55 0.56 |
| 35 | 52.5 | 0.910 | 234 | 41 | 0.58 | ||||||||
| 38 | 52.5 | 0.990 | 216 | 41 | 0.61 | ||||||||
| 40 | 52.5 | 1.050 | 205 | 41 | 0.62 | ||||||||
| 30 | 52.4 | 0.780 | 232 | 30 | 0.73 | ||||||||
| 32 | 52.4 | 0.830 | 217 | 30 | 0.76 | ||||||||
| 35 | 61.0 | 1.060 | 232 | 35 | 0.82 | ||||||||
| 38 | 61.0 | 1.150 | 214 | 35 | 0.89 | ||||||||
| 40 | 80 | 20 | 33 | 25 | 87 | 41 | एम8 | 7 | 61.0 | 1.220 | 203 | 35 | 0.92 |
| 43 | 73.5 | 1.540 | 233 | 41 | 0.96 | ||||||||
| 45 | 73.5 | 1.650 | 217 | 41 | 0.99 | ||||||||
| 48 | 73.5 | 1.760 | 203 | 41 | 1.00 | ||||||||
| 50 | 73.5 | 1.830 | 195 | 41 | 1.02 | ||||||||
