उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: TLK200 श्रृंखला
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 2
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 5-7 कार्य दिवस
आपूर्ति की क्षमता: 1000 प्रति माह
मॉडल संख्या: |
TLK200 लॉकिंग असेंबली |
सामग्री: |
GCr15 असर स्टील |
जनम का आकार: |
10-500 मिमी |
वज़न: |
0.01-16.5 |
बहरी घेरा: |
13-540 मिमी |
आकार: |
एम 4 एम 6 |
टोक़ (केएनएम: |
1.4-1110 |
मॉडल संख्या: |
TLK200 लॉकिंग असेंबली |
सामग्री: |
GCr15 असर स्टील |
जनम का आकार: |
10-500 मिमी |
वज़न: |
0.01-16.5 |
बहरी घेरा: |
13-540 मिमी |
आकार: |
एम 4 एम 6 |
टोक़ (केएनएम: |
1.4-1110 |

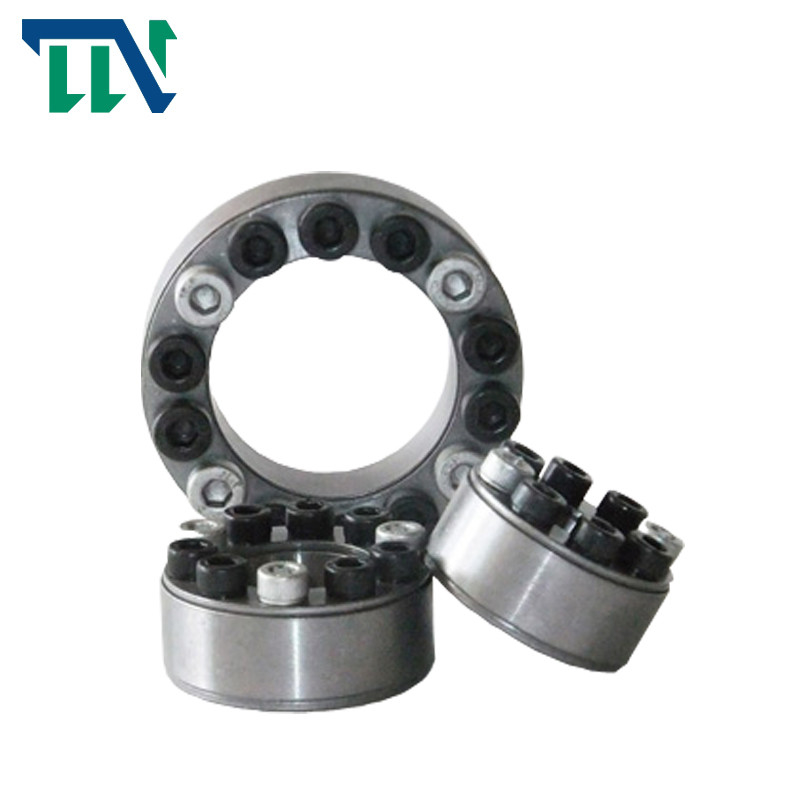

TLK200 लॉकिंग डिवाइस असेंबली सेल्फ-सेंटिंग कीलेस क्लैम्पिंग
TLK200 सीरीज लॉक नट असर मानक दस्ता लॉकिंग डिवाइस
उत्पाद का परिचय
लॉकिंग असेंबली दुनिया में भारी भार के तहत यांत्रिक कनेक्शन में व्यापक रूप से उपयोग किया जाने वाला एक उन्नत बुनियादी घटक है।पहिया और शाफ्ट के कनेक्शन में, यह एक बिना चाबी का कनेक्शन डिवाइस है जो उच्च शक्ति वाले बोल्टों को कस कर लोड ट्रांसमिशन का एहसास करता है ताकि रोकथाम सतहों के बीच दबाव और घर्षण पैदा हो सके।
उच्च भार अवसरों के लिए उपयुक्त
बारी बारी से टोक़ के लिए विशेष रूप से उपयुक्त
विशिष्ट अनुप्रयोग: चक्का, बेल्ट ड्रम
टोक़ प्रणाली
इंस्टालेशन
1 एक्सपेंशन स्लीव 1xt . स्थापित करें
2 विस्तार आस्तीन 1.9xt . स्थापित करें
3 विस्तार आस्तीन स्थापित करें 2.7xt
4 विस्तार आस्तीन स्थापित करें 3.6xt
लॉकिंग असेंबली का चयन निम्नलिखित आवश्यकताओं को पूरा करना चाहिए:
ए ट्रांसमिशन टोक़: एमटी ≥ एम
बी असर अक्षीय बल: फीट एफएक्स
सी ट्रांसमिशन बल: फीट f2x + (एमडी / 2x10-3) 2
डी। रेडियल बल असर: पीटी एफआर / डी 1x103, जहां:
एम टोक़ संचरित किया जाना है, n · मी;
FX अक्षीय बल वहन किया जाना है, kn;
एफटी रेडियल बल वहन किया जाना, kn;
एमटी लॉकिंग असेंबली का रेटेड टॉर्क, kn · m;
एफटी लॉकिंग असेंबली की रेटेड अक्षीय बल;केएन;
डी।| आंतरिक व्यास और लॉकिंग असेंबली की आंतरिक रिंग चौड़ाई, मिमी;
पीटी लॉकिंग असेंबली और शाफ्ट, एन / एमएम 2 . के बीच संयुक्त सतह पर दबाव
उत्पाद सुविधाएँ
| आदर्श | RLK603 लॉकिंग असेंबली | |
| रेटेड लोड (केएनएम) | बल | 5-3500 |
| टॉर्कः | 0.025-517 | |
| इनर रेस साइज (मिमी) | 14-360 | |
| बाहरी दौड़ का आकार (मिमी) | 38-590 | |
| मोटाई (मिमी) | 15-175 | |
| वजन (किग्रा) | 0.1-186 | |
उत्पाद पैरामीटर
|
基 基 尺 寸 |
पीएफ＝100N/mm2 |
मैं जी (किलोग्राम) |
||||
| डी | डी | ली | मैं | एफ1(केएन) | एमटी(केएनएम) | |
| मिमी | ||||||
| 10 | 13 |
4.5 |
3.7 |
1.4 | 7.0 | 0.01 |
| 12 | 15 | 1.6 | 9.8 | 0.01 | ||
| 13 | 16 | 1.8 | 1 1 | 0.01 | ||
| 14 | 18 |
6.3 |
5.3 |
2.8 | 19 | 0.01 |
| 15 | 19 | 3.0 | 22 | 0.01 | ||
| 16 | 20 | 3.2 | 25 | 0.01 | ||
| 17 | 21 | 3.4 | 28 | 0.01 | ||
| 18 | 22 | 3.6 | 32 | 0.01 | ||
| 19 | 24 | 3.8 | 35 | 0.01 | ||
| 20 | 25 | 4.0 | 40 | 0.01 | ||
| 22 | 26 | 4.5 | 50 | 0.01 | ||
| 24 | 28 | 4.8 | 56 | 0.01 | ||
| 25 | 30 | 5.0 | 60 | 0.01 | ||
| 28 | 32 | 5.6 | 80 | 0.01 | ||
| 30 | 35 | 6.0 | 90 | 0.01 | ||
| 32 | 36 | 6.4 | 100 | 0.01 | ||
| 35 | 40 |
7.0 |
6.0 |
8
.2 |
150 | 0.02 |
| 36 | 42 | 8.4 | 160 | 0.02 | ||
| 38 | 44 | 8.6 | 166 | 0.02 | ||
| 40 | 45 |
8.0 |
6.6 |
9.9 | 200 | 0.02 |
| 42 | 48 | 10.4 | 220 | 0.03 | ||
| 45 | 52 | 10 | 8.6 | 14.6 | 330 | 0.04 |
|
基 基 尺 寸 |
पीएफ＝100N/mm2 |
मैं जी (किलोग्राम) |
||||
| डी | डी | ली | मैं | एफ1(केएन) | एमटी(केएनएम) | |
| मिमी | ||||||
| 48 | 55 |
10 |
8.6 |
15.6 | 370 | 0.05 |
| 50 | 57 | 16.2 | 400 | 0.05 | ||
| 55 | 62 | 17.8 | 490 | 0.05 | ||
| 56 | 64 |
12 |
10.4 |
22.0 | 610 | 0.06 |
| 60 | 68 | 23.5 | 700 | 0.07 | ||
| 63 | 71 | 24.8 | 780 | 0.08 | ||
| 65 | 73 | 25.6 | 830 | 0.09 | ||
| 70 | 79 |
14 |
12.2 |
32.0 | 1120 | 0.11 |
| 75 | 84 | 34.4 | 1290 | 0.12 | ||
| 80 | 91 |
17 |
15 |
45.0 | 1810 | 0.19 |
| 85 | 96 | 48 | 2040 | 0.20 | ||
| 90 | 101 | 51 | 2290 | 0.22 | ||
| 95 | 106 | 54 | 2550 | 0.23 | ||
| 100 | 114 |
21 |
18.7 |
70 | 3500 | 0.38 |
| 105 | 119 | 73.2 | 3820 | 0.40 | ||
| 110 | 124 | 77 | 4250 | 0.41 | ||
| 120 | 134 | 84 | 5050 | 0.45 | ||
| 125 | 139 | 92 | 5750 | 0.62 | ||
| 130 | 148 | 28 | 25.3 | 124 | 8050 | 0.85 |
|
基 基 尺 寸 |
पीएफ＝100N/mm2时的额定负荷 |
मैं जी (किलोग्राम) |
||||
| डी | डी | ली | मैं | एफ1(केएन) | एमटी(केएनएम) | |
| मिमी | ||||||
| 140 | 158 |
28 |
25.3 |
134 | 9350 | 0.91 |
| 150 | 168 | 143 | 10700 | 0.97 | ||
| 160 | 178 | 152.5 | 12200 | 1.02 | ||
| 170 | 191 |
33 |
30 |
192 | 16300 | 1.50 |
| 180 | 201 | 204 | 18300 | 1.58 | ||
| 190 | 211 | 214 | 20400 | 1.68 | ||
| 200 | 224 |
38 |
34.8 |
262 | 26200 | 2.32 |
| 210 | 234 | 275 | 28900 | 2.45 | ||
| 220 | 244 | 288 | 37700 | 2.49 | ||
| 240 | 267 | 42 | 39.5 | 358 | 43000 | 3.52 |
| 250 | 280 |
48 |
44 |
415 | 52000 | 4.68 |
| 260 | 290 | 435 | 56500 | 4.82 | ||
| 280 | 313 |
53 |
49 |
520 | 72500 | 6.27 |
| 300 | 333 | 555 | 83000 | 6.47 | ||
| 320 | 360 |
65 |
59 |
710 | 114000 | 10.90 |
| 340 | 380 | 755 | 128500 | 11.50 | ||
| 360 | 400 | 800 | 144000 | 12.20 | ||
| 380 | 420 | 845 | 160500 | 12.80 | ||
| 400 | 440 | 890 | 178000 | 13.50 | ||
| 420 | 460 | 935 | 196000 | 14.1 | ||
| 450 | 490 | 998 | 224500 | 15.2 | ||
| 480 | 520 | 1070 | 256000 | 16.00 | ||
| 500 | 540 | 1110 | 278000 | 16.50 | ||
