उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: TLK401श्रृंखला
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 2
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 5-7 कार्य दिवस
आपूर्ति की क्षमता: 1000 प्रति माह
मॉडल संख्या: |
TLK401 लॉकिंग असेंबली |
सामग्री: |
GCr15 असर स्टील |
जनम का आकार: |
45-320 मिमी |
वज़न: |
1.5-71KG |
बहरी घेरा: |
75-405 मिमी |
आकार: |
M8 M10 M12 M14 M16 M20 |
टोक़ (केएनएम: |
174-2930 |
मॉडल संख्या: |
TLK401 लॉकिंग असेंबली |
सामग्री: |
GCr15 असर स्टील |
जनम का आकार: |
45-320 मिमी |
वज़न: |
1.5-71KG |
बहरी घेरा: |
75-405 मिमी |
आकार: |
M8 M10 M12 M14 M16 M20 |
टोक़ (केएनएम: |
174-2930 |

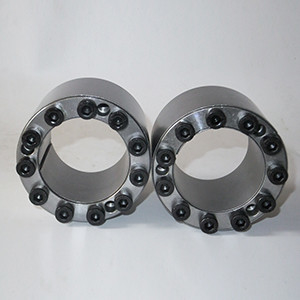

उद्योग के लिए TLK401 लॉकिंग असेंबली सेल्फ-सेंटिंग टॉलोक कीलेस
TLK300 सीरीज लॉक नट असर मानक दस्ता लॉकिंग डिवाइस
उत्पाद परिचय
Changzhou tianniu ट्रांसमिशन कंपनी द्वारा निर्मित z-सीरीज़ लॉकिंग असेंबली यूरोप में आधिकारिक तकनीकी मानकों पर निर्भर करती है, और इसने वैज्ञानिक रूप से उत्पादों में कुछ रचनात्मक सुधार किए हैं।कंपनी मुख्य रूप से यूरो, जेबी (जीबी) मानकों, यूएसए मानकों और विभिन्न गैर-मानक लॉकिंग असेंबली श्रृंखला उत्पादों का उत्पादन करती है।उत्पादों को यूरोपीय संघ, संयुक्त राज्य अमेरिका, ऑस्ट्रेलिया, दक्षिण पूर्व एशिया, हांगकांग और ताइवान और अन्य देशों और क्षेत्रों में निर्यात किया जाता है।वर्तमान में, उद्यम 1000 वर्ग मीटर के क्षेत्र को कवर करता है और इसमें विभिन्न सीएनसी मशीन टूल्स, उच्च-सटीक माप उपकरण और विशेष माप उपकरण हैं।कंपनी ने क्रमिक रूप से 30 से अधिक मानक श्रृंखला और लॉकिंग असेंबलियों के हजारों विनिर्देशों का विकास और उत्पादन किया है।यह चीन में बड़े पैमाने पर पेशेवर लॉकिंग असेंबली निर्माता है।
लॉकिंग असेंबली एक उन्नत यांत्रिक आधार भाग है जिसका व्यापक रूप से उपयोग किया जाता है
विभिन्न भारों के तहत यांत्रिक जोड़ों के लिए दुनिया।संयुक्त राज्य अमेरिका, जर्मनी, जापान
और अधिक विकसित उद्योगों वाले देशों ने सबसे पहले इस नई तकनीक का इस्तेमाल भारी शुल्क वाली मशीनरी में किया।
उत्पाद सुविधाएँ
| आदर्श | RLK603 लॉकिंग असेंबली | |
| रेटेड लोड (केएनएम) | बल | 5-3500 |
| टॉर्कः | 0.025-517 | |
| इनर रेस साइज (मिमी) | 14-360 | |
| बाहरी दौड़ का आकार (मिमी) | 38-590 | |
| मोटाई (मिमी) | 15-175 | |
| वजन (किग्रा) | 0.1-186 | |
उत्पाद पैरामीटर
|
基 基 尺 寸 मौलिक आयाम |
内 内 角 钉 钉 钉 आंतरिक षट्भुज की अध्यक्षता वाली बोल्ट |
मैं रेटेड |
मैं भार |
पीएफ (एन / मिमी 2) |
जी
(किलोग्राम) |
||||||
| डी | डी | मैं | ली |
मैं आकार |
मैं मात्रा |
एमए एनएम |
एफटी(केएन) | एमटी(केएनएम) | |||
| मिमी | |||||||||||
| 45 | 75 | 9 | 174 | 3.9 | 185 | 1.5 | |||||
| 48 | 80 | 9 | 174 | 4.1 | 170 | 1.6 | |||||
| 50 | 80 | 64 | 72 | एम8 | 9 | 41 | 174 | 4.3 | 165 | 1.7 | |
| 55 | 85 | 9 | 174 | 4.8 | 150 | 1.8 | |||||
| 60 | 90 | 1 1 | 213 | 6.4 | 170 | 1.9 | |||||
| 65 | 95 | 1 1 | 213 | 6.9 | 155 | 2.0 | |||||
| 70 | 110 | 1 1 | 338 | 11.8 | 185 | 3.6 | |||||
| 75 | 115 | 1 1 | 338 | 12.7 | 170 | 3.8 | |||||
| 80 | 120 | 78 | 88 | एम10 | 12 | 83 | 369 | 14.7 | 175 | 4.0 | |
| 85 | 125 | 12 | 369 | 15.7 | 165 | 4.3 | |||||
| 90 | 130 | 13 | 400 | 18.0 | 170 | 4.5 | |||||
| 95 | 135 | 13 | 400 | 19.0 | 160 | 4.7 | |||||
| 100 | 145 | 12 | 538 | 26.9 | 160 | 7.2 | |||||
| 110 | 155 | 100 | 112 | एम12 | 13 | 145 | 583 | 32.0 | 155 | 7.7 | |
| 120 | 165 | 15 | 673 | 40.3 | 165 | 8.3 | |||||
| 130 | 180 | 13 | 800 | 52.0 | 155 | 11.7 | |||||
| 140 | 190 | 116 | 130 | एम14 | 15 | 230 | 923 | 64.6 | 170 | 12.5 | |
| 150 | 200 | 16 | 985 | 73.8 | 165 | 13.2 | |||||
| 160 | 210 | 17 | 1045 | 83.7 | 165 | 14.0 | |||||
| 170 | 225 | 15 | 1283 | 109 | 150 | 20.6 | |||||
| 180 | 235 | 16 | 1369 | 123 | 150 | 21.6 | |||||
| 190 | 250 | 17 | 1454 | 138 | 150 | 25.0 | |||||
| 200 | 260 | 146 | 162 | एम16 | 17 | 355 | 1454 | 145 | 145 | 26.2 | |
| 220 | 285 | 20 | 1710 | 188 | 155 | 31.1 | |||||
| 240 | 305 | 22 | 1880 | 225 | 155 | 33.6 | |||||
| 260 | 325 | 22 | 1880 | 244 | 145 | 36.1 | |||||
| 280 | 355 | 20 | 2670 | 373 | 155 | 54.9 | |||||
| 300 | 375 | 177 | 197 | एम20 | 22 | 690 | 2930 | 440 | 155 | 58.3 | |
| 320 | 405 | 22 | 2930 | 470 | 145 | 71.0 | |||||
