उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO9001
मॉडल संख्या: TLK601 श्रृंखला
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 2
मूल्य: negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 5-7 कार्य दिवस
आपूर्ति की क्षमता: 1000 प्रति माह
मॉडल संख्या: |
TLK601 लॉकिंग असेंबली |
सामग्री: |
GCr15 असर स्टील |
वज़न: |
0.15-4.2 |
छिद्र का आकार: |
14-90 मिमी |
बहरी घेरा: |
23-112mm |
आकार: |
एम4 एम6 एम8 एम 10 |
टोक़ (केएनएम: |
9.7-184 |
मॉडल संख्या: |
TLK601 लॉकिंग असेंबली |
सामग्री: |
GCr15 असर स्टील |
वज़न: |
0.15-4.2 |
छिद्र का आकार: |
14-90 मिमी |
बहरी घेरा: |
23-112mm |
आकार: |
एम4 एम6 एम8 एम 10 |
टोक़ (केएनएम: |
9.7-184 |

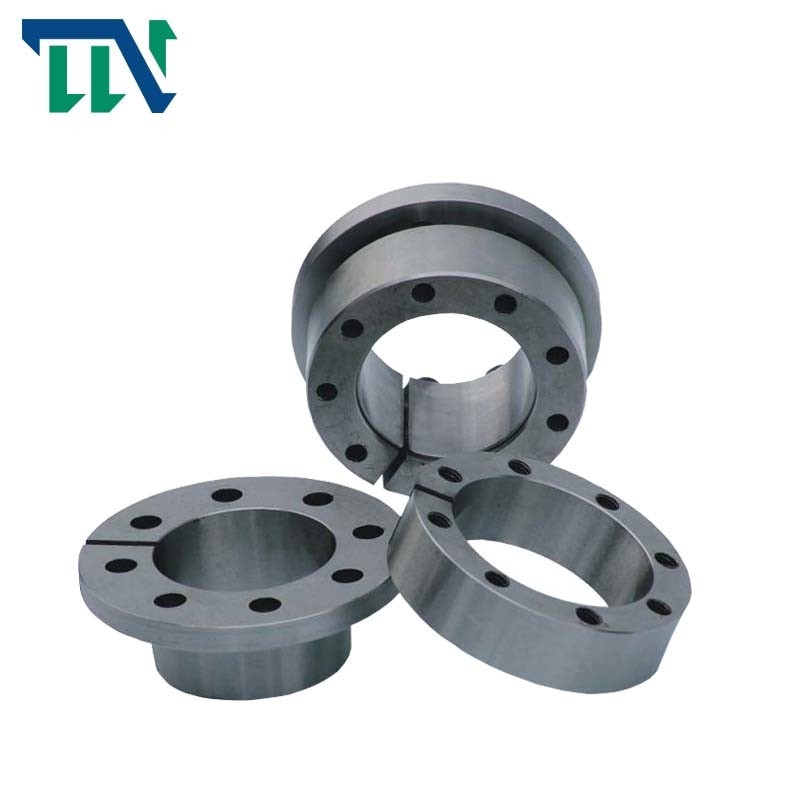

TLK601 लॉकिंग असेंबली सेल्फ-सेंटरिंग
TLK601 सीरीज लॉक नट असर मानक दस्ता लॉकिंग डिवाइस
उत्पाद परिचय
लाभ
• शाफ्ट को हब पर केन्द्रित करता है
• उच्च पारगम्य टोक़
• रेडियल फ्लैट ऊंचाई विशेष रूप से उपयुक्त है
छोटा हब बाहरी व्यास
• हब और . के बीच कोई अक्षीय विस्थापन नहीं
क्लैम्पिंग प्रक्रिया के दौरान शाफ्ट के कारण
फिक्स्ड बैकस्टॉप पॉइंट
• 18000 एनएम . तक सत्रह एनएम का पारगम्य टोक़
• 6 मिमी और एक सौ बीस मिमी . के बीच शाफ्ट व्यास के लिए
Changzhou TIANNIU ट्रांसमिशन उपकरण कं, लिमिटेड (Changzhou TIANNIU क्लच फैक्ट्री) एक पेशेवर एक तरह से क्लच असर आपूर्तिकर्ता है, प्राथमिक उत्पाद माइक्रो इलेक्ट्रोमैग्नेटिक क्लच, टॉर्क लिमिटर कपलिंग, स्लाइडिंग शाफ्ट कपलिंग, फ्लेक्सिबल प्रोपेलर शाफ्ट कपलिंग, लॉकिंग असेंबली और शाफ्ट कपलिंग हैं। आदि।
हम 10 साल से अधिक समय से स्प्रैग क्लच बियरिंग और क्लच वन वे बेयरिंग उद्योग में हैं, जो ग्राहकों की आवश्यकताओं के अनुरूप उत्पादों के व्यापार सिद्धांत में कायम है। हम अपने ग्राहकों को सुनने, नवाचारों को लागू करने और उनकी सभी जरूरतों को पूरा करने के लिए शिल्प कौशल के साथ निर्माण करते हैं। .
उत्पाद सुविधाएँ
| आदर्श | RLK603 लॉकिंग असेंबली | |
| रेटेड लोड (केएनएम) | बल | 5-3500 |
| टॉर्कः | 0.025-517 | |
| इनर रेस साइज (मिमी) | 14-360 | |
| बाहरी दौड़ का आकार (मिमी) | 38-590 | |
| मोटाई (मिमी) | 15-175 | |
| वजन (किग्रा) | 0.1-186 | |
उत्पाद पैरामीटर
|
मौलिक आयाम |
आंतरिक षट्भुज की अध्यक्षता वाली बोल्ट |
चूहों से भरा हुआ |
पीएफ (एन/मिमी2) ए/बी |
एमए
(एनएम) |
जी
(किलोग्राम) |
||||||||||
| डी | डी | डी0 | ली0 | ली | ली1 | ली2 | डी1 | डी2 |
आकार |
मात्रा |
एफटी(केएन) ए/बी |
एमटी(केएनएम) ए/बी | |||
| मिमी | |||||||||||||||
| 14 | 23 | 28.5 | 23 | 14 | 26 | 30 | 38 | 33 | एम 4 | 15.5/9.7 | 0.108/0.068 | 210/132 | 4.9 | 0.15 | |
| 15 | 24 | 32 | 29 | 16 | 36 | 42 | 45 | 40 | एम6 | 4 | 35.5/22.4 | 0.285/0.179 | 307/193 | 17 | 0.25 |
| 16 | 24 | 32 | 29 | 16 | 36 | 42 | 45 | 40 | एम6 | 35.5/22.4 | 0.285/0.179 | 328/206 | 17 | 0.26 | |
| 18 | 26 | 34 | 47 | 42 | 0.320 / 0.200 | 290/184 | 0.27 | ||||||||
| 19 | 27 | 35 | 34 | 18 | 41 | 47 | 49 | 43 | एम6 | 4 | 35.5/22.4 | 0.335/0.212 | 276/174 | 17 | 0.30 |
| 20 | 28 | 36 | 50 | 44 | 0.350/0.224 | 262/165 | 0.31 | ||||||||
| 22 | 32 | 40 | 54 | 48 | 6 | 0.353/0.231 | 155/101 | 0.38 | |||||||
| 24 | 34 | 42 | 56 | 50 | 6 | 0.636/0.400 | 237/149 | 0.38 | |||||||
| 25 | 34 | 42 | 41 | 25 | 48 | 54 | 56 | 50 | एम6 | 6 | 53.4/33.6 | 0.665/0.420 | 228/143 | 17 | 0.40 |
| 28 | 39 | 47 | 61 | 55 | 6 | 0.745/0.470 | 204/128 | 0.41 | |||||||
| 30 | 41 | 49 | 61 | 57 | 6 | 0.795/0.500 | 189/119 | 0.47 | |||||||
| 32 | 43 | 51 | 65 | 59 | 8 | 1.136/0.715 | 237/149 | 0.48 | |||||||
| 35 | 47 | 54 | 69 | 62 | 1.160/0.735 | 152/99 | 0.63 | ||||||||
| 38 | 50 | 58 | 45 | 32 | 52 | 58 | 72 | 66 | एम6 | 8 | 71.3/44.8 | 1.223/0.797 | 140/92 | 17 | 0.67 |
| 40 | 53 | 61 | 75 | 69 | 1.287/0.840 | 133/87 | 0.74 | ||||||||
| 42 | 55 | 63 | 78 | 71 | 1.352/0.881 | 127/82 | 0.78 | ||||||||
| 45 | 59 | 69.5 | 86 | 80 | 2.677/1.745 | 155/102 | 1.23 | ||||||||
| 48 | 62 | 71.5 | 64 | 45 | 72 | 80 | 87 | 81 | एम8 | 8 | 119/77.6 | 2.855/1.860 | 145/92 | 41 | 1.24 |
| 50 | 65 | 75.5 | 92 | 86 | 2.975/1.940 | 140/92 | 1.40 | ||||||||
| 55 | 71 | 81.5 | 98 | 92 | 3.680/2.400 | 117/77 | 1.70 | ||||||||
| 60 | 77 | 87.5 | 74 | 55 | 82 | 90 | 104 | 98 | एम8 | 9 | 133/87.2 | 4.015/2.620 | 107/70 | 41 | 1.90 |
| 65 | 84 | 94.5 | 111 | 105 | 4.350/2.840 | 100/65 | 2.20 | ||||||||
| 70 | 90 | 101.5 | 119 | 113 | 9 | 212/139 | 7.440/4.850 | 123/81 | 3.05 | ||||||
| 75 | 95 | 107.0 | 126 | 119 | 9 | 212/139 | 7.970/5.200 | 114/75 | 3.32 | ||||||
| 80 | 100 | 112.5 | 87 | 65 | 97 | 107 | 131 | 125 | एम10 | 12 | 283/184 | 11.335/7.39 | 144/94 | 83 | 3.50 |
| 85 | 106 | 118.5 | 137 | 131 | 12 | 283/184 | 12.040/7.85 | 135/88 | 3.81 | ||||||
| 90 | 112 | 124.5 | 144 | 137 | 12 | 283/184 | 12.750/8.32 | 128/83 | 4.20 | ||||||
