उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: सीकेएस श्रृंखला
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 5-10 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नाम: |
सीकेएस टू वे वेज ओवररिंग क्लच फॉर प्रिंटिंग ब्रश मशीनरी |
सामग्री: |
जीसीआर 15 असर स्टील |
प्रकार: |
दो तरह से बीयरिंग |
निकला हुआ किनारा आकार: |
70-160 मिमी |
टॉर्क (Nm）: |
20-300 एनएम |
वजन (किग्रा): |
107 |
बोर आकार (मिमी): |
10-45 |
नाम: |
सीकेएस टू वे वेज ओवररिंग क्लच फॉर प्रिंटिंग ब्रश मशीनरी |
सामग्री: |
जीसीआर 15 असर स्टील |
प्रकार: |
दो तरह से बीयरिंग |
निकला हुआ किनारा आकार: |
70-160 मिमी |
टॉर्क (Nm）: |
20-300 एनएम |
वजन (किग्रा): |
107 |
बोर आकार (मिमी): |
10-45 |

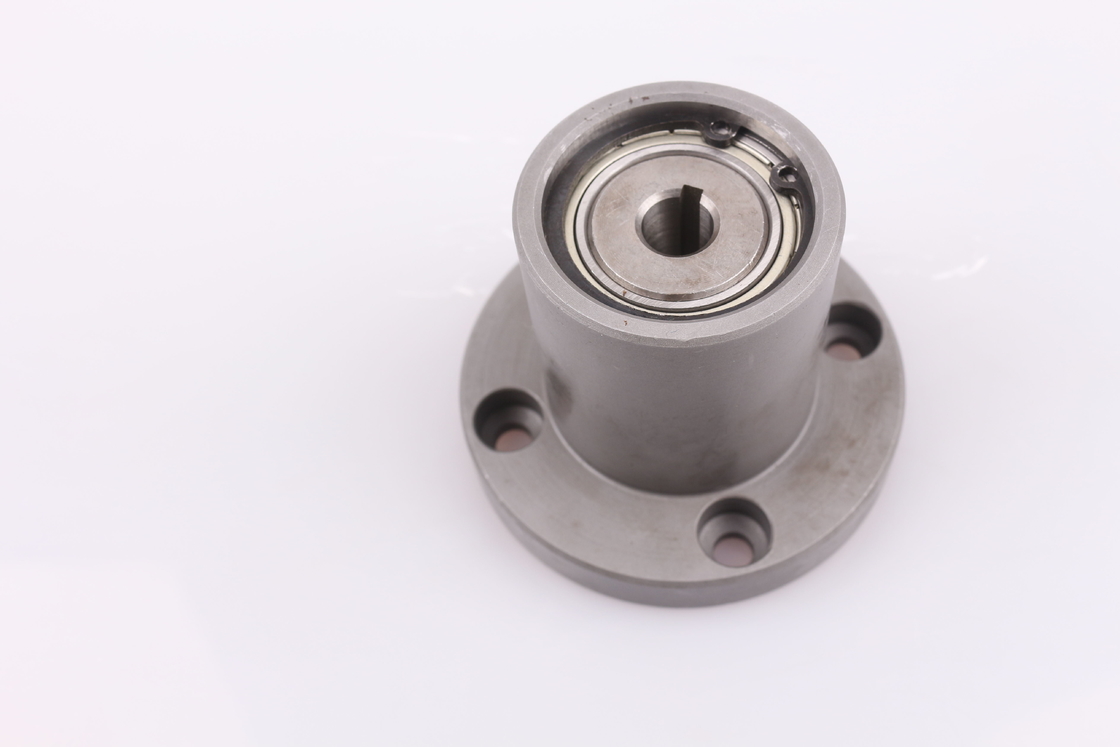

सीकेएस टू वे वेज ओवररिंग क्लच फॉर प्रिंटिंग ब्रश मशीनरी
उत्पादन परिचय
सीकेएस टू वे स्प्रैग टाइप ओवररनिंग क्लच है;
बैकस्टॉप एप्लिकेशन के रूप में कार्य करना;
आमतौर पर प्रिंटिंग मशीन, पैकिंग मशीन, उत्थापन मशीन, भारोत्तोलन परिवहन मशीनरी आदि पर उपयोग किया जाता है।
सीकेएस टाइप टू-वे वेज ओवररनिंग क्लच में ड्राइविंग शाफ्ट से जुड़े एक छोर पर एक शाफ्ट होल होता है और दूसरे छोर पर एक शाफ्ट होल संचालित शाफ्ट से जुड़ा होता है।जब बाहरी रिंग नहीं चलती है और ड्राइविंग शाफ्ट दक्षिणावर्त या वामावर्त घूमता है, तो संचालित शाफ्ट भी समकालिक रूप से घूमता है।जब संचालित शाफ्ट बाहरी टोक़ से प्रभावित होता है, तो यह दक्षिणावर्त या वामावर्त नहीं घूम सकता है।यह अक्सर गेंद पेंच जोड़ी या अन्य घटकों के साथ एक विरोधी उत्क्रमण तंत्र के रूप में मिलान किया जाता है, और इसे स्थिति के संचरण के रूप में अकेले भी इस्तेमाल किया जा सकता है, टोक़ संचारित करना या टोक़ काटना।इसका उपयोग प्रिंटिंग मशीनरी, पैकेजिंग मशीनरी, उत्थापन और परिवहन मशीनरी, विभिन्न गैर-मानक उपकरण और परीक्षण बेंच के यांत्रिक संचरण में किया जाता है।
उत्पाद पैरामीटर
| आदर्श | क्लच का आकार | निकला हुआ किनारा आकार |
टॉर्कः क्षमता |
||||||||||
| डी | डी | टी | सी | बी 1 | t1 | डी1 | डी2 | डी3 | एच | एच | d1 | (एनएम) | |
| सीकेएस70(42)X58-10 | 10 | 32 | 51 | 20 | 3 | 1.4 | 70 | 55 | 42 | 58 | 1 1 | 6.5 | 20 |
| CKS75(45)X58-10 | 10 | 35 | 52 | 20 | 3 | 1.4 | 75 | 60 | 45 | 58 | 1 1 | 6.5 | 20 |
| CKS75(45)X58-12 | 12 | 35 | 51 | 20 | 4 | 1.8 | 75 | 60 | 45 | 58 | 1 1 | 6.5 | 20 |
| CKS75(45)X58-15 | 15 | 35 | 51 | 20 | 3 | 1.4 | 75 | 60 | 45 | 58 | 1 1 | 6.5 | 20 |
| सीकेएस95(57)X78-17 | 17 | 47 | 70 | 27 | 5 | 2.3 | 95 | 75 | 57 | 78 | 13 | 8.5 | 50 |
| CKS105(62)X78-20 | 20 | 52 | 70 | 27 | 6 | 2.8 | 105 | 84 | 62 | 78 | 16 | 10.5 | 100 |
| CKS115(74)X78-20 | 20 | 62 | 70 | 27 | 6 | 3.3 | 115 | 95 | 74 | 78 | 16 | 10.5 | 100 |
| CKS115(74)X78-25 | 25 | 62 | 80 | 32 | 8 | 3.3 | 115 | 95 | 74 | 88 | 16 | 10.5 | 120 |
| CKS125(84)X100- 30 | 30 | 72 | 90 | 37 | 8 | 3.3 | 125 | 105 | 84 | 100 | 16 | 10.5 | 150 |
| CKS132(88)X100-30 | 30 | 75 | 90 | 35 | 8 | 3.3 | 132 | 110 | 84 | 100 | 16 | 10.5 | 150 |
| CKS145(94)X110-35 | 35 | 80 | 100 | 40 | 10 | 3.3 | 145 | 120 | 94 | 110 | 20 | 13 | 200 |
| CKS155(102)X110-40 | 40 | 85 | 100 | 40 | 12 | 3.3 | 155 | 128 | 102 | 110 | 20 | 13 | 250 |
| CKS160(108)X120-45 | 45 | 90 | 110 | 45 | 14 | 3.8 | 160 | 134 | 108 | 120 | 20 | 13 | 300 |
