उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: सीकेएल-सी श्रृंखला
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 5-10 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नाम: |
सीकेएल-सी वन वे कैम क्लच |
सामग्री: |
जीसीआर 15 असर स्टील |
प्रकार: |
एक तरह से बीयरिंग |
आंतरिक दौड़ (मिमी): |
2500-500 |
टॉर्क (Nm）: |
580-38000 |
वजन (किग्रा): |
32.5-142 |
बोर आकार (मिमी): |
30-130 |
नाम: |
सीकेएल-सी वन वे कैम क्लच |
सामग्री: |
जीसीआर 15 असर स्टील |
प्रकार: |
एक तरह से बीयरिंग |
आंतरिक दौड़ (मिमी): |
2500-500 |
टॉर्क (Nm）: |
580-38000 |
वजन (किग्रा): |
32.5-142 |
बोर आकार (मिमी): |
30-130 |

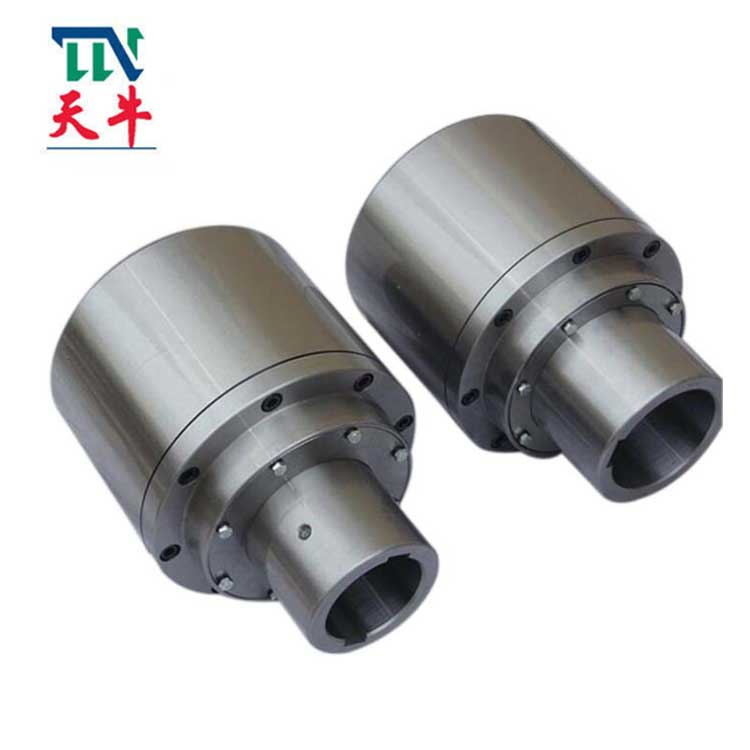

अधिक टॉर्क के साथ सीकेएल-सी वन वे वेज टाइप क्लच
उत्पादन परिचय
मेक्ट्रोनिक्स उत्पादों के विकास के साथ ओवररनिंग क्लच एक बुनियादी घटक है।यह पावर ट्रांसमिशन और प्राइम मूवर और वर्किंग मशीन के बीच या मशीन में ड्राइविंग शाफ्ट और संचालित शाफ्ट के बीच अलगाव के लिए एक महत्वपूर्ण घटक है।यह ड्राइविंग और संचालित भागों की गति परिवर्तन या रोटेशन दिशा परिवर्तन का उपयोग करके स्वयं क्लच फ़ंक्शन वाला एक उपकरण है।
ओवररनिंग क्लच के मुख्य मानकों में 20 से अधिक प्रकार शामिल हैं, जिनमें CKA प्रकार, CKB प्रकार (B200 श्रृंखला), CKZ प्रकार, CKD प्रकार (UHF प्रकार), CKX प्रकार, NYD (NJ) प्रकार और CKF प्रकार, NF प्रकार गैर-संपर्क शामिल हैं। वेज ओवररनिंग क्लच (एनएफ टाइप बैकस्टॉप), सीजी टाइप रोलर ओवररनिंग क्लच, सीजीके टाइप कंट्रोलेबल ओवररनिंग क्लच और सीकेएस टाइप टू-वे ओवररनिंग क्लच, कुल 1000 से अधिक विनिर्देश श्रृंखला के साथ।
टाइप सीकेएल-सी एक स्प्रैग टाइप फ्रीव्हील, सेल्फ-कंटेन्ड, सील और बेयरिंग सपोर्टेड है, यूनिट को ऑयल लुब्रिकेटेड डिलीवर किया जाता है।
यह विस्थापन के साथ दो चेहरे वाले शाफ्ट में टोक़ या बैक ऑफ संचारित करता था। सीकेएल-ए प्रकार के साथ तुलना करें, यह बहुत अधिक टोक़ संचारित कर सकता है।
इस श्रृंखला का व्यापक रूप से पैकेजिंग, खनन, धातु विज्ञान, सीमेंट, विद्युत शक्ति और अन्य मशीनरी में उपयोग किया जाता है।इसे अक्सर ओवररनिंग क्लच और मध्यम और निम्न गति संचरण के ट्रांसमिशन सिस्टम में दो स्पीड ड्राइव के स्विचिंग डिवाइस के रूप में उपयोग किया जाता है।
उत्पाद पैरामीटर
एनएम |
आर/मिनट |
मिमी | ||||||||||
| बाहर की दौड़ | मैंनीर रेस | डीएच7 | डी के (एच 7) | डी | डी 1 | ली | एल 1 | एल 2 | बीएन × टीएन | किलोग्राम | ||
| सीकेएल-सी30110 | 580 | 740 | 2500 | 30 | 28-45 | 110 | 66 | 146 | 53 | 86 | 8*3.3 | 12.5 |
| सीकेएल-सी40125 | 800 | 700 | 2500 | 40 | 36-55 | 125 | 78 | 168 | 62 | 98 | 10*3.3 | 14.5 |
| सीकेएल-सी45130 | 815 | 710 | 2500 | 45 | 42-58 | 130 | 80 | 168 | 62 | 98 | 12*3.3 | 16 |
| सीकेएल-C50150 | 1400 | 610 | 2000 | 50 | 48-65 | 150 | 94 | 207 | 82 | 117 | 14*3.8 | 24 |
| सीकेएल-C55165 | 1700 | 600 | 2000 | 55 | 54-68 | 165 | 100 | 233.5 | 95 | 130 | 14*3.8 | 35.6 |
| सीकेएल-C60170 | 2200 | 490 | 2000 | 60 | 58-70 | 170 | 108 | 244 | 97 | 138 | 16*4.3 | 37 |
| सीकेएल-C70190 | 4420 | 480 | 2000 | 70 | 68-78 | 190 | 115 | 312.5 | 130 | 172.5 | 16*4.3 | 67.5 |
| सीकेएल-C80210 | 6800 | 450 | 1500 | 80 | 78-85 | 210 | 125 | 340 | 153 | 177 | 18*4.4 | 80 |
| सीकेएल-C90230 | 11000 | 450 | 1500 | 90 | 90-98 | 230 | 135 | 369 | 150 | 209 | 22*5.4 | 127.5 |
| सीकेएल-C100270 | 16000 | 400 | 1500 | 100 | 96-105 | 270 | 145 | 422.5 | 186 | 222.5 | 25*5.4 | 162.5 |
| सीकेएल-C110320 | 22000 | 350 | 1000 | 110 | 110-125 | 320 | 160 | 455 | 188 | 252 | 28*6.4 | 203 |
| सीकेएल-C120360 | 25000 | 330 | 1000 | 120 | 115-135 | 360 | 190 | 480 | 202 | 262 | 32*7.4 | 263 |
| सीकेएल-C130440 | 38000 | 280 | 500 | 130 | 125-150 | 400 | 210 | 500 | 207 | 275 | 36*8.4 | 342 |
