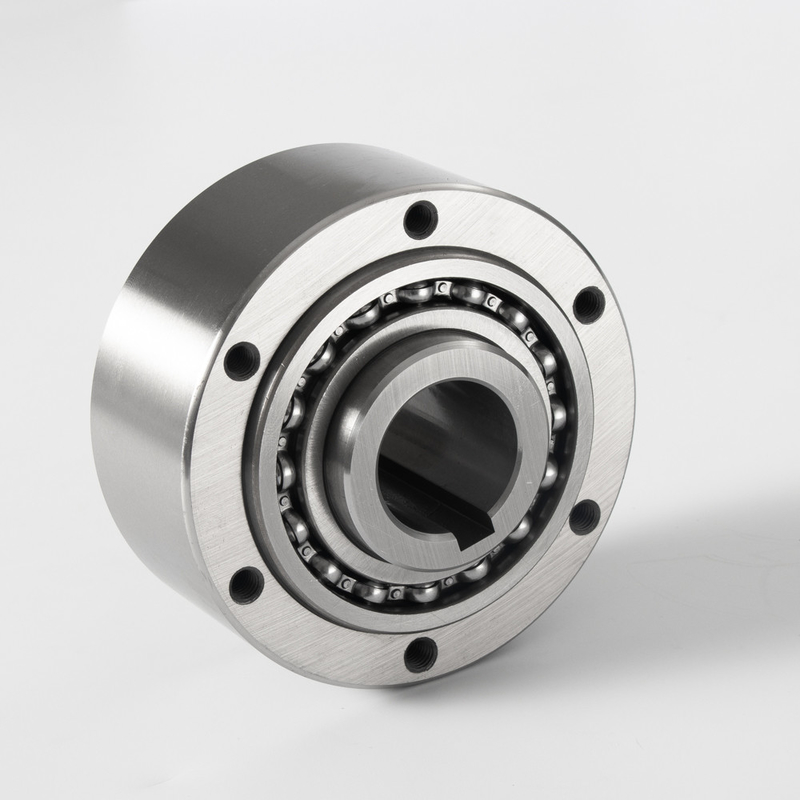

एनएफआर 25 30 60 वन वे रोलर बेयरिंग क्लच स्प्रैग

एनएफआर रोलर क्लच असर स्प्रैग टाइप वन वे क्लच

उत्पादन परिचय

एकल पंक्ति बेलनाकार रोलर बीयरिंग वियोज्य बीयरिंग हैं, जो स्थापित करना और अलग करना आसान है, दोनों रिंगों को कसकर फिट किया जा सकता है, और रोलर्स और रेसवे के बीच संशोधित संपर्क रेखा तनाव एकाग्रता को कम कर सकती है।

मूल प्रकार
बेलनाकार रोलर बीयरिंग के प्रकार उनके रिब फॉर्म के अनुसार विभाजित होते हैं।
एनयू प्रकार के असर में बाहरी रिंग पर दो पसलियां होती हैं और आंतरिक रिंग पर कोई पसलियां नहीं होती हैं।एन-टाइप बेयरिंग की आंतरिक रिंग में दो पसलियां होती हैं, और बाहरी रिंग में कोई पसलियां नहीं होती हैं।
फ्लोटिंग एंड के लिए NU और N बेलनाकार रोलर बेयरिंग का उपयोग किया जाता है।वे आसान माउंटिंग और डिसकाउंटिंग के लिए वियोज्य बियरिंग्स हैं, और आंतरिक और बाहरी दोनों रिंगों को कसकर फिट किया जा सकता है।
NJ प्रकार के बेलनाकार रोलर बेयरिंग में बाहरी रिंग पर दो पसली और आंतरिक रिंग पर एक पसली होती है, जो एक दिशा में अक्षीय बल को सहन कर सकती है।
एनयूपी-प्रकार के बेलनाकार रोलर बीयरिंग निश्चित सिरों के लिए उपयोग किए जाते हैं और दोनों दिशाओं में अक्षीय बलों का सामना कर सकते हैं।इस प्रकार के असर की बाहरी रिंग में दो पसलियां होती हैं, और आंतरिक रिंग में एक निश्चित पसली और एक चल पसली होती है।एक एनजे प्रकार बेलनाकार रोलर असर और एक कोण की अंगूठी एचजे एनयूपी प्रकार के समान एक निश्चित अंत असर बनाती है।बेलनाकार रोलर असर का बढ़ाया प्रकार बड़े भार का सामना कर सकता है, और इसका मूल डिजाइन 2E, 22E, 23E श्रृंखला है।उनके रोलर्स को अधिकतम भार का सामना करने के लिए डिज़ाइन किया गया है।

असर निकासी
सिंगल रो बेलनाकार रोलर बेयरिंग की रेडियल क्लीयरेंस का मूल प्रकार साधारण ग्रेड है।C3 प्रत्यय (सामान्य समूह निकासी से अधिक रेडियल निकासी) या C4 प्रत्यय (C3 समूह से अधिक रेडियल निकासी) के साथ बीयरिंग अनुरोध पर उपलब्ध हैं।केंद्र
बेलनाकार रोलर बीयरिंग में सही रोलर और रेसवे संपर्क लाइनें तनाव सांद्रता को कम करती हैं।यह कुछ विक्षेपण के लिए अनुमति देता है।एकल पंक्ति बेलनाकार रोलर बीयरिंग का अनुमेय विक्षेपण कोण 4 ° तक है।

बेलनाकार रोलर असर
रोलिंग तत्व बेलनाकार रोलर्स के साथ रेडियल रोलिंग बेयरिंग हैं।बेलनाकार रोलर बीयरिंग बेलनाकार रोलर्स और रेसवे रैखिक संपर्क बीयरिंग हैं।भार क्षमता, मुख्य रूप से रेडियल भार वहन करती है।रोलिंग तत्व और रिंग की पसली के बीच घर्षण छोटा होता है, जो उच्च गति वाले रोटेशन के लिए उपयुक्त होता है।रिंग में पसलियां हैं या नहीं, इसके अनुसार इसे सिंगल रो बेयरिंग जैसे NU, NJ, NUP, N, NF और डबल रो बेयरिंग जैसे NNU और NN में विभाजित किया जा सकता है।असर एक संरचना है जिसमें आंतरिक रिंग और बाहरी रिंग को अलग किया जा सकता है।आंतरिक या बाहरी रिंग पर पसलियों के बिना बेलनाकार रोलर बीयरिंग, आंतरिक और बाहरी रिंग अक्षीय दिशा के सापेक्ष स्थानांतरित हो सकते हैं, इसलिए उन्हें मुक्त अंत बीयरिंग के रूप में उपयोग किया जा सकता है।आंतरिक रिंग और बाहरी रिंग के एक तरफ डबल पसलियों के साथ बेलनाकार रोलर बीयरिंग और रिंग के दूसरी तरफ एक सिंगल रिब एक दिशा में एक निश्चित डिग्री अक्षीय भार का सामना कर सकते हैं।आमतौर पर, स्टील स्टैम्पिंग केज या कॉपर एलॉय टर्निंग केज का उपयोग किया जाता है।हालांकि, पॉलियामाइड बनाने वाले पिंजरे के उपयोग का भी हिस्सा है।

बेलनाकार रोलर असर विशेषताएं:
1. रोलर और रेसवे लाइन संपर्क या ट्रिम लाइन संपर्क में हैं, और रेडियल असर क्षमता बड़ी है, जो भारी भार और प्रभाव भार वहन करने के लिए उपयुक्त है।
2. घर्षण गुणांक छोटा है, उच्च गति के लिए उपयुक्त है, और सीमा गति गहरी नाली बॉल बेयरिंग के करीब है।
3. एन प्रकार और एनयू प्रकार अक्षीय रूप से स्थानांतरित हो सकते हैं, थर्मल विस्तार या स्थापना त्रुटि के कारण शाफ्ट और खोल के बीच सापेक्ष स्थिति के परिवर्तन के अनुकूल हो सकते हैं, और इसे मुफ्त अंत समर्थन के रूप में उपयोग किया जा सकता है।
4. शाफ्ट या सीट होल के लिए प्रसंस्करण आवश्यकताएं अधिक हैं।असर स्थापित होने के बाद, संपर्क तनाव एकाग्रता से बचने के लिए बाहरी रिंग अक्ष के सापेक्ष विक्षेपण को कड़ाई से नियंत्रित किया जाना चाहिए।
5. आसान स्थापना और हटाने के लिए आंतरिक रिंग या बाहरी रिंग को अलग किया जा सकता है।

मुख्य उपयोग: बड़े और मध्यम आकार के इलेक्ट्रिक मोटर्स, लोकोमोटिव, मशीन टूल स्पिंडल, आंतरिक दहन इंजन, जनरेटर, गैस टर्बाइन, रिडक्शन बॉक्स, रोलिंग मिल, वाइब्रेटिंग स्क्रीन, और उत्थापन और परिवहन मशीनरी।
बेलनाकार रोलर बीयरिंग (लघु बेलनाकार एकल पंक्ति रोलर बीयरिंग) विशेषताएं: बेलनाकार रोलर बीयरिंग आमतौर पर केवल रेडियल बल के अधीन होते हैं।एक ही आकार के बॉल बेयरिंग की तुलना में, रेडियल असर क्षमता 1.5-3 गुना बढ़ जाती है, अच्छी कठोरता, प्रभाव प्रतिरोध के साथ, लघु बेलनाकार एकल पंक्ति रोलर बीयरिंग बेलनाकार रोलर बीयरिंग विशेष रूप से कठोर समर्थन के लिए उपयुक्त हैं, लेकिन छोटे शाफ्ट का भी समर्थन करते हैं, शाफ्ट जो थर्मल बढ़ाव के कारण अक्षीय विस्थापन का कारण बनते हैं, और मशीन सहायक उपकरण जिन्हें स्थापना और डिस्सेप्लर के लिए अलग बीयरिंग की आवश्यकता होती है।बेलनाकार रोलर बीयरिंग मुख्य रूप से बड़े मोटर्स, मशीन टूल स्पिंडल, इंजन फ्रंट और रियर सपोर्ट शाफ्ट, ट्रेन और पैसेंजर कार बॉक्स शाफ्ट सपोर्ट, डीजल इंजन क्रैंकशाफ्ट, ऑटोमोबाइल ट्रैक्टर गियरबॉक्स आदि के लिए उपयोग किए जाते हैं।
