उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: CGS
मॉडल संख्या: डीएलवाई5
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 5-10 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नाम: |
DLY5Series औद्योगिक विद्युतचुंबकीय ब्रेक |
भीतरी व्यास: |
75-250 मिमी |
बाहरी व्यास: 85-253mm: |
85-253 मिमी |
लंबाई: |
34.5-70.5 मिमी |
गारंटी: |
12 महीने |
अनुकूलित समर्थन: |
OEM, ओडीएम |
प्रकार: |
डिस्क ब्रेक |
नाम: |
DLY5Series औद्योगिक विद्युतचुंबकीय ब्रेक |
भीतरी व्यास: |
75-250 मिमी |
बाहरी व्यास: 85-253mm: |
85-253 मिमी |
लंबाई: |
34.5-70.5 मिमी |
गारंटी: |
12 महीने |
अनुकूलित समर्थन: |
OEM, ओडीएम |
प्रकार: |
डिस्क ब्रेक |

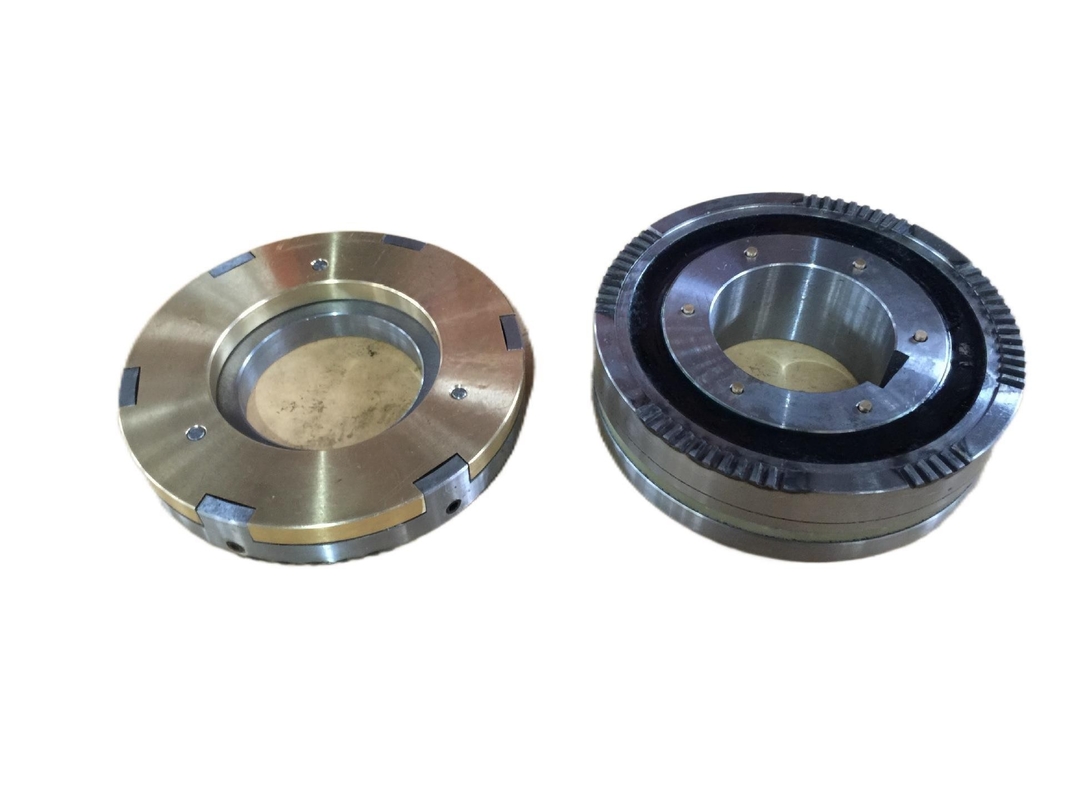

DLY5 सीरीज इलेक्ट्रोमैग्नेटिक ब्रेक रिटार्डर इलेक्ट्रोमैग्नेटिक डिस्क ब्रेक
उत्पाद परिचय
Dly5 (Eze Series) स्लिप रिंग के साथ जॉ टाइप इलेक्ट्रोमैग्नेटिक क्लच
Dly5 (Eze Series) टूथ एंबेडेड स्लिप रिंग इलेक्ट्रोमैग्नेटिक क्लच मैकेनिकल ट्रांसमिशन सिस्टम में इस्तेमाल किया जाने वाला एक एक्ट्यूएटर है, जो विद्युत चुम्बकीय बल की मदद से ड्राइविंग साइड पार्ट और रोटरी मोशन के ड्रिवेन साइड पार्ट को मिलाता है या अलग करता है, ताकि पावर और मोशन ट्रांसमिशन का एहसास हो सके।
क्लच का मानक ऑपरेटिंग वोल्टेज 24 वोल्ट डीसी है सामान्य तौर पर, स्विच, बटन, संपर्ककर्ता, यात्रा स्विच और अन्य सामान्य विद्युत घटकों से बना एक साधारण सर्किट का उपयोग करके स्वचालित और रिमोट कंट्रोल का एहसास करना आसान होता है, ताकि आवश्यकताओं को पूरा किया जा सके मैकेनिकल ट्रांसमिशन सिस्टम की गति में बदलाव, कम्यूटेशन, स्टार्टिंग और पोजिशनिंग।
चंगुल की यह श्रृंखला अंतिम चेहरे पर ठीक दांतों की सगाई के माध्यम से टोक़ संचारित करती है।इसलिए, एक ही विनिर्देश के घर्षण प्लेट क्लच की तुलना में, इसमें छोटी मात्रा, कोई घर्षण और हीटिंग नहीं है, बिजली की विफलता के बाद पूर्ण अलगाव, कोई नो-लोड टोक़ नहीं है, और गीले और सूखे काम दोनों के लिए उपयुक्त हो सकता है।क्लच सख्ती से संयुक्त है।इसे कम गति की स्थिति में ही जोड़ा जा सकता है।यह उपयुक्त है यदि यह आराम पर है या जब सापेक्ष गति समकालिक है।
क्लच निम्नलिखित परिस्थितियों में मज़बूती से काम कर सकता है:
1. परिवेशी वायु का तापमान - 5 ℃ - + 40 ℃ है।
2. माध्यम में विस्फोट के खतरे के बिना, और माध्यम में धातु और क्षति इन्सुलेशन को खराब करने के लिए पर्याप्त गैस और प्रवाहकीय धूल नहीं है।
3. क्लच चिकनाई वाले तेल की स्थिति में काम करेगा।
4. क्लच कॉइल का वोल्टेज उतार-चढ़ाव रेटेड वोल्टेज के + 5% और - 15% से अधिक नहीं होना चाहिए।
5. क्लच इंस्टालेशन साइट की ऊंचाई 2000 मीटर से अधिक नहीं होनी चाहिए।
उत्पाद पैरामीटर
| आकार | रेडियल आयाम | अक्षीय आयाम | ||||||||||||||||
| डी1 | डी2 | डी3 | डी4 | d1 | d2 | मैं | एच | इ | जे | क | ली | एल1 | एल2 | एल3 | एल4 | एल5 | मैं | |
| डीएलवाई5-2ए | 75 | 65 | 55 | 75 | 45 | 39.5 | 25 | 27.6 | 8 | 2*4 | 4-एम4 | 33 | 18.6 | 1.5 | 6.5 | 8 | 8 | 0.4 |
| DLY5-5A | 90 | 75 | 64 | 90 | 53 | 49 | 30 | 32.6 | 8 | 2*5 | 4-एम5 | 40 | 24.1 | 2 | 6.5 | 8 | 9 | 0.5 |
| DLY5-10A | 105 | 85 | 75 | 105 | 65 | 57 | 40 | 42.9 | 12 | 2*5 | 4-एम5 | 45 | 26.6 | 2 | 6.5 | 8 | 10.5 | 0.5 |
| DLY5-16A | 115 | 100 | 85 | 115 | 70 | 62 | 45 | 48.3 | 14 | 2*6 | 4-एम6 | 50 | 29.6 | 2 | 6.5 | 8 | 12.5 | 0.5 |
| DLY5-25A | 125 | 105 | 90 | 125 | 75 | 68 | 50 | 53.6 | 16 | 2*8 | 4-एम6 | 58 | 33.9 | 2.5 | 6.5 | 8 | 15.5 | 0.6 |
| DLY5-40A | 140 | 115 | 100 | 140 | 85 | 74 | 60 | 64 | 18 | 2*10 | 6-एम6 | 67 | 40 | 2.5 | 7.5 | 10 | 17 | 0.6 |
| DLY5-63A | 160 | 130 | 115 | 160 | 95 | 85 | 70 | 74.3 | 20 | 2*10 | 6-एम8 | 75 | 42 | 3 | 7.5 | 10 | 19.5 | 0.7 |
| DLY5-100A | 185 | 155 | 135 | 182 | 115 | 97 | 70 | 74.3 | 20 | 2*12 | 6-एम8 | 85 | 49 | 3 | 7.5 | 10 | 21 | 0.7 |
| DLY5-160A | 215 | 180 | 158 | 215 | 130 | 114 | 85 | 95.8 | 22 | 2*12 | 6-एम10 | 100 | 58 | 3.5 | 8.5 | 10 | 25.5 | 0.9 |
| DLY5-250A | 250 | 210 | 190 | 250 | 150 | 130 | 85 | 95.8 | 22 | 2*12 | 6-एम12 | 115 | 66 | 3.5 | 8.5 | 10 | 26 | 0.9 |
स्थापना:
1. क्लच को या तो क्षैतिज या दृश्य रूप में स्थापित किया जा सकता है, यदि यह कोई एलेक्स नहीं है,
वह ड्राइविंग और संचालित शाफ्ट के बीच समाक्षीय डिग्री 0.05 मिमी से अधिक नहीं होनी चाहिए,
और कार्य क्लीयरेंस मान सुनिश्चित करना चाहिए।
2. क्लच को माउंट करने से पहले दोनों सिरों के दांतों को साफ करना चाहिए।
3. क्लच के ड्राइविंग और संचालित भागों को अक्षीय दिशा में तय किया जाना चाहिए, इसकी अक्षीय गति की अनुमति नहीं है।
