उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: CGS ISO9001
मॉडल संख्या: डीएलके
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 5-10 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नाम: |

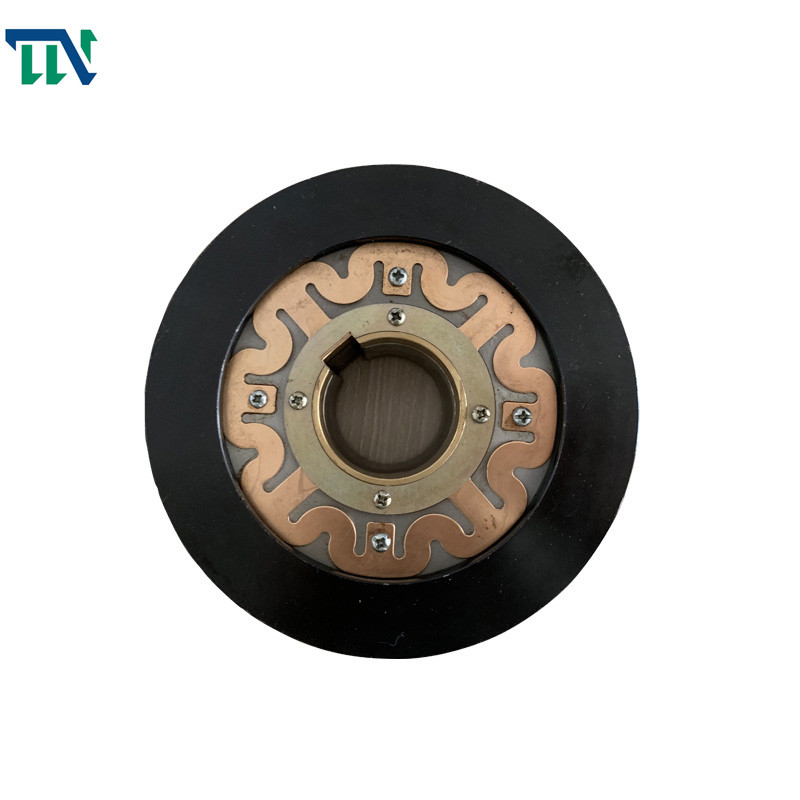

डीएलके इलेक्ट्रोमैग्नेटिक ब्रेक ड्राई टाइप मल्टीडिस्क |
भीतरी व्यास: |
27.5-265 मिमी |
बाहरी व्यास: 85-253mm: |
61-460 मिमी |
लंबाई: |
34.5-70.5 मिमी |
गारंटी: |
12 महीने |
अनुकूलित समर्थन: |
OEM, ओडीएम |
वज़न: |
0.57kg-34kg |
नाम: |
डीएलके इलेक्ट्रोमैग्नेटिक ब्रेक ड्राई टाइप मल्टीडिस्क |
भीतरी व्यास: |
27.5-265 मिमी |
बाहरी व्यास: 85-253mm: |
61-460 मिमी |
लंबाई: |
34.5-70.5 मिमी |
गारंटी: |
12 महीने |
अनुकूलित समर्थन: |
OEM, ओडीएम |
वज़न: |
0.57kg-34kg |
उत्पाद परिचय
हमारे फायदे
1.इलेक्ट्रिक चुंबकीय क्लच मशीन टूल्स कपड़ा, छपाई और रंगाई के लिए व्यापक रूप से लागू होता है
2. ग्राहकों के चयन के लिए अलग मॉडल और वजन:
3. हम ग्राहकों की मांग के अनुसार विशेष मॉडल का उत्पादन कर सकते हैं,
4, हम 7 साल के लिए इलेक्ट्रिक चुंबकीय क्लच उद्योग में लगे हुए हैं, और हमारे लिए सबसे बड़ा बाजार दक्षिण अमेरिका, मध्य पूर्व और दक्षिण पूर्व एशिया है।
5, किसी भी समय हमारे कारखाने का दौरा करने के लिए ग्राहकों का स्वागत है।
इलेक्ट्रोमैग्नेटिक क्लच एक घर्षण क्लच को संदर्भित करता है जो विद्युत चुम्बकीय बल द्वारा एक दबाव बल उत्पन्न करता है।क्योंकि यह लंबी दूरी के संचालन, छोटे नियंत्रण ऊर्जा, मशीन उपकरण स्वचालन, तेज कार्रवाई, सरल संरचना का एहसास करने में आसान महसूस कर सकता है, इसका व्यापक रूप से उपयोग किया गया है।इलेक्ट्रोमैग्नेटिक क्लच को इलेक्ट्रोमैग्नेटिक कपलिंग भी कहा जाता है।यह एक इलेक्ट्रोमैग्नेटिक-मैकेनिकल कनेक्शन है जो मैकेनिकल ट्रांसमिशन सिस्टम में दो घूर्णन भागों को बनाने के लिए इलेक्ट्रोमैग्नेटिक इंडक्शन और आंतरिक और बाहरी घर्षण प्लेटों के बीच घर्षण के सिद्धांत को लागू करता है।जब सक्रिय भाग घूमना बंद नहीं करता है, तो संचालित भाग को जोड़ा या उससे अलग किया जा सकता है।विद्युत चुम्बकीय यांत्रिक कनेक्शन एक उपकरण एक विद्युत उपकरण है जो स्वचालित रूप से निष्पादित होता है।इलेक्ट्रोमैग्नेटिक क्लच का इस्तेमाल मैकेनिकल स्टार्टिंग, रिवर्सिंग, स्पीड रेगुलेशन और ब्रेकिंग को नियंत्रित करने के लिए किया जा सकता है।इसमें सरल संरचना, तेज कार्रवाई, छोटे नियंत्रण ऊर्जा और आसान रिमोट कंट्रोल के फायदे हैं;हालांकि यह आकार में छोटा है, यह बड़े टॉर्क को संचारित कर सकता है;जब ब्रेकिंग नियंत्रण के लिए उपयोग किया जाता है, तो इसमें तेज और स्थिर ब्रेकिंग के फायदे होते हैं, इसलिए विद्युत चुम्बकीय चंगुल का व्यापक रूप से उपयोग किया जाता है।यह व्यापक रूप से विभिन्न प्रसंस्करण मशीन टूल्स और मैकेनिकल ट्रांसमिशन सिस्टम में उपयोग किया जाता है।इलेक्ट्रोमैग्नेटिक क्लच का कार्य एक्चुएटर के टॉर्क (या पावर) को ड्राइविंग शाफ्ट की तरफ से संचालित शाफ्ट की तरफ ट्रांसमिट करना है।
उत्पाद पैरामीटर
| आकार |
रेटेड गतिशील टोक़ एनएम |
ड्रैग टॉर्क (एनएम) |
सगाई का समय | छूटने का समय | रेटेड वोल्टेज (डीसी वी) |
कुंडल खपत शक्ति (20 डिग्री) डब्ल्यू |
अनुमत अधिकतम क्रांति (आर/मिनट) |
वजन (किग्रा) |
| डीएलके1-2.5 | 25 | 0.1 | 0.1 | 0.03 | 24 | 16.5 | 3500 | 2 |
| डीएलके1-5 | 50 | 0.2 | 14 | 0.04 | 24 | 20.5 | 3000 | 3 |
| डीएलके1-10 | 100 | 0.3 | 0.16 | 0.06 | 24 | 28.8 | 3000 | 4.5 |
| डीएलके1-16 | 160 | 0.8 | 0.2 | 0.1 | 24 | 48 | 2500 | 5.9 |
| डीएलके1-25 | 250 | 1.2 | 0.27 | 0.15 | 24 | 53 | 2200 | 8.95 |
| डीएलके1-40 | 400 | 2.0 | 0.35 | 0.2 | 24 | 62 | 2000 | 13.45 |
| डीएलके1-80 | 800 | 4.00/2.20 | - | - | 24 | 79 | - | - |
| आकार | रेडियल आयाम (मिमी) | अक्षीय आयाम (मिमी) | ||||||||||||||
| डी1 | डी2 | डी3 | डी | डी | बी | मैं | इ | एच | ली | एल1 | एल2 | एल3 | एल4 | एल5 | मैं | |
| डीएलके1-2.5 | 100 | 75H9 | 40 | 25 | 21 | 5 | 25 | 8 | 28.3 | 50 | 44.5 | 30 | 4 | 4 | 79 | 0.2 ± 0.05 |
| डीएलके1-5 | 115 | 85H9 | 48 | 30 | 26 | 6 | 30 | 8 | 33.3 | 56 | 50.5 | 35 | 4 | 5 | 83 | 0.25 ± 0.05 |
| डीएलके1-10 | 135 | 95H9 | 55 | 40 | 35 | 10 | 40 | 12 | 43.3 | 60 | 56 | 40 | 4 | 6 | 89 | 0.3 ± 0.05 |
| डीएलके1-16 | 150 | 105H8 | 60 | 45 | 40 | 12 | 45 | 14 | 48.8 | 66 | 60 | 44 | 3 | 7 | 97 | 0.3 ± 0.05 |
| डीएलके1-25 | 172 | 120H9 | 65 | 50 | 45 | 12 | 50 | 14 | 53.8 | 72 | 64 | 48 | 3.5 | 8 | 105 | 0.35 ± 0.05 |
| डीएलके1-40 | 202 | 130H9 | 80 | 60 | 54 | 14 | 60 | 18 | 64.4 | 81.5 | 73 | 52 | 4.5 | 8 | 117.5 | 0.35 ± 0.05 |
| डीएलके1-80 | 240 | 180H7 | - | - | - | - | 68 | 20 | 72.9 | 99 | 91 | 74 | - | 1 1 | 150 | 0.4 |
बढ़ते उदाहरण:
