उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: बी बी श्रृंखला
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्र शिपिंग द्वारा कार्टन
प्रसव के समय: 5-10 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नाम: |
बीबी वन वे फ्रीव्हील बियरिंग क्लच |
सामग्री: |
GCr15 असर स्टील |
प्रकार: |
एक तरह से असर |
ओवररनिंग गति: |
3600-1800 |
टोक़ (एनएम): |
29-260 एनएम |
छिद्र का आकार: |
32.6-71 मिमी |
वजन (किग्रा): |
50-400 |
नाम: |
बीबी वन वे फ्रीव्हील बियरिंग क्लच |
सामग्री: |
GCr15 असर स्टील |
प्रकार: |
एक तरह से असर |
ओवररनिंग गति: |
3600-1800 |
टोक़ (एनएम): |
29-260 एनएम |
छिद्र का आकार: |
32.6-71 मिमी |
वजन (किग्रा): |
50-400 |

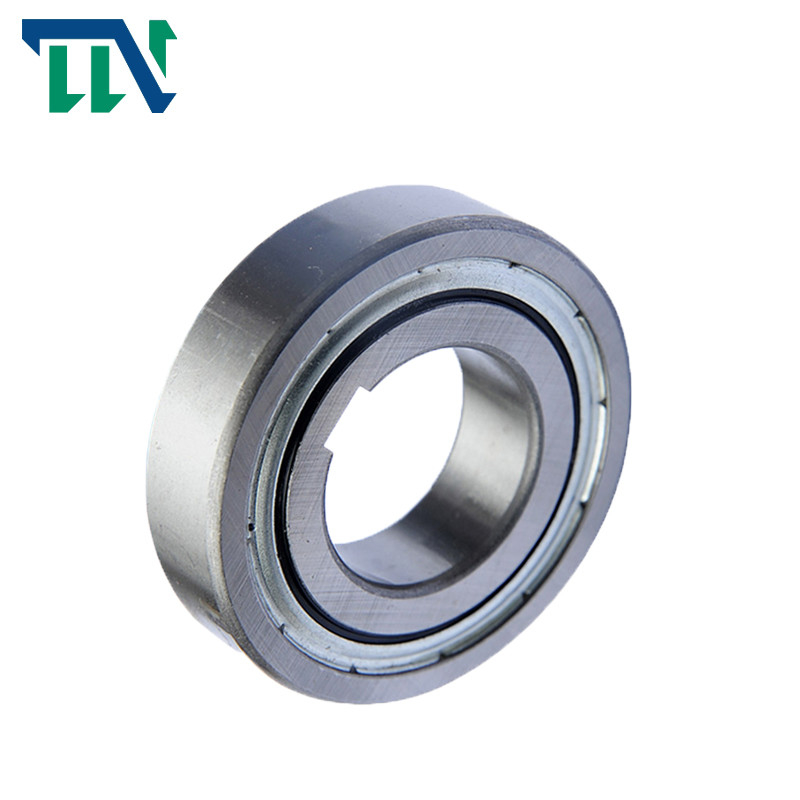

फ़्रीव्हील क्लच BB15 BB17 वन वे कैम क्लच बियरिंग स्प्रैग बैकस्टॉप
उत्पादन परिचय
1.BB-1K-K और BB-2GD 1K-K वन वे फ़्रीव्हील बेयरिंग क्लच सीरीज़ में इनर रेस पर एक कीवे है।आकार 25 को छोड़कर कीवे, DIN 6885 में निर्मित होते हैं। 3, BB40-1K-K और BB40-2GD 1K-K DIN 6885 में निर्मित होते हैं। 1.
2.बी बी श्रृंखला एक तरह से फ्रीव्हील बियरिंग क्लच को प्रेस फिट इंस्टॉलेशन के लिए डिज़ाइन किया गया है।
3.शाफ्ट पर सही हस्तक्षेप आयाम और अधिकतम असर प्राप्त करने के लिए आवास को बनाए रखा जाना चाहिए
और क्लच प्रदर्शन।
4.BB-2K-K श्रृंखला में आंतरिक और बाहरी दोनों प्रकार की दौड़ में एक महत्वपूर्ण मार्ग है।
"-K" का अर्थ है कैम क्लच के साथ भेजी गई चाबियां।
5. प्रत्येक श्रृंखला के लिए शाफ्ट और आवास की सहनशीलता के लिए अगले पृष्ठ पर तालिका देखें।
6. BB, BB-1K और BB-2K क्लच, बेयरिंग समर्थित और ग्रीस के साथ वितरित, धूल सील सुरक्षा है
0.25 मिमी और उससे अधिक के कणों के खिलाफ, जबकि BB-2GD और BB-2GD-1K चंगुल, मानक से 5 मिमी चौड़ा
बी बी श्रृंखला, किसी भी धूल के खिलाफ प्रभावी सुरक्षा के लिए विशेष लिप सील है।
7. आंतरिक दौड़ पर तीर आंतरिक दौड़ को उलझाने की दिशा दिखाता है।
8. क्लच को स्थापित करने के लिए, पूरे चेहरे पर समान दबाव डालने के लिए उपयुक्त व्यास के एक प्रेस टूल का उपयोग करें
भीतरी और बाहरी जाति का।
9. क्लच पर हैमर या अन्य शॉक न लगाएं।
10. सुनिश्चित करें कि प्रेस फिटिंग स्थापना के लिए आवश्यक दबाव का सामना करने के लिए आवास में पर्याप्त ताकत है
क्लच का।
11. ऑपरेटिंग तापमान रेंज: -30 डिग्री सेल्सियस से +100 डिग्री सेल्सियस (इस सीमा से अधिक तापमान के लिए हमसे परामर्श करें)।
उत्पाद पैरामीटर
आयाम और क्षमताएं:
| नमूना | टॉर्कः क्षमता |
मैक्स।घोषणाओं | ड्रैग टॉर्क (N·m) | ए | बी |
सी |
डी | आर |
वजन (एन) | भार वहन करना | ||||||
|
आंतरिक प्रतिस्पर्धा |
बाहरी जाति | बी बी बी बी-1K-कश्मीर बी बी-2K-कश्मीर |
बी बी-2GD BB-2GD 1K-K |
बी बी बी बी-1K-कश्मीर बी बी-2K-कश्मीर |
बी बी-2GD BB-2GD 1K-K |
बी बी बी बी-1K-कश्मीर बी बी-2K-कश्मीर |
बी बी-2GD BB-2GD 1K-K |
बी बी बी बी-1K-कश्मीर बी बी-2K-कश्मीर |
बी बी-2GD BB-2GD 1K-K |
करोड़ | कोर | |||||
| एनएम | आर / मिनट | आर / मिनट | एन | एन | ||||||||||||
| बीबी15 | 29 | 3600 | 2000 | 0.010 | 0.040 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0.6 | 50 | 70 | 5950 | 3230 |
| बीबी17 | 43 | 3500 | 1900 | 0.010 | 0.050 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0.6 | 80 | 100 | 7000 | 3700 |
| बीबी 20 | 61 | 3000 | 1600 | 0.014 | 0.055 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1.0 | 120 | 150 | 8500 | 4900 |
| बीबी25 | 78 | 2500 | 1400 | 0.017 | 0.055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1.0 | 150 | 200 | 10700 | 6300 |
| बीबी 30 | 140 | 2000 | 1100 | 0.030 | 0.058 | 16 | 21 | 62 | 30 | 56.6 | 55.60 | 1.0 | 230 | 280 | 11900 | 7900 |
| बीबी35 | 173 | 1800 | 1000 | 0.034 | 0.060 | 17 | 22 | 72 | 35 | 64.0 | 64.60 | 1.1 | 320 | 410 | 13500 | 9700 |
| बीबी40 | 260 | 1800 | 900 | 0.040 | 0.080 | 22 | 27 | 80 | 40 | 71.0 | 71.60 | 1.1 | 400 | 600 | 14500 | 11700 |
टिप्पणी:आंतरिक दौड़ पर अंकित मॉडल संख्या "1K" और "2K" दोनों के लिए केवल "K" है।(उदाहरण: दोनों के लिए चिह्न "BB25-K"
BB25-1K और BB25-2K)
दस्ता और आवास के लिए सहिष्णुता:
| नमूना | दस्ता दीया। | हाउसिंग दीया। | |
| बीबी15 | BB15-2GD | 15+0.023+0.012 | 35–0.012–0.028 |
| बीबी17 | BB17-2GD | 17+0.023+0.012 | 40–0.012–0.028 |
| बीबी 20 | BB20-2GD | 20+0.028+0.015 | 47–0.012–0.028 |
| बीबी25 | BB25-2GD | 25+0.028+0.015 | 52–0.014–0.033 |
| बीबी 30 | BB30-2GD | 30+0.028+0.015 | 62–0.014–0.033 |
| बीबी35 | BB35-2GD | 35+0.033+0.017 | 72–0.014–0.033 |
| बीबी40 | बीबी40-2जीडी | 40+0.033+0.017 | 80–0.014–0.033 |
|
नमूना |
दस्ता दीया। | हाउसिंग दीया। | |
| BB15-1K-K | BB15-2GD 1K-K | 15–0.008–0.028 | 35–0.012–0.028 |
| BB17-1K-K | BB17-2GD 1K-K | 17–0.008–0.028 | 40–0.012–0.028 |
| BB20-1K-K | BB20-2GD 1K-K | 20–0.010–0.031 | 47–0.012–0.028 |
| BB25-1K-K | BB25-2GD 1K-K | 25–0.010–0.031 | 52–0.014–0.033 |
| BB30-1K-K | BB30-2GD 1K-K | 30–0.010–0.031 | 62–0.014–0.033 |
| BB35-1K-K | BB35-2GD 1K-K | 35–0.012–0.037 | 72–0.014–0.033 |
| BB40-1K-K | BB40-2GD 1K-K | 40–0.012–0.037 | 80–0.014–0.033 |
| नमूना | दस्ता दीया। | हाउसिंग दीया। |
| BB15-2K-K | 15–0.008–0.028 | 35–0.018–0.002 |
| BB17-2K-के | 17–0.008–0.028 | 40–0.018–0.002 |
| BB20-2K-के | 20–0.010–0.031 | 47–0.022–0.003 |
| BB25-2K-K | 25–0.010–0.031 | 52–0.022–0.003 |
| BB30-2K-K | 30–0.010–0.031 | 62–0.022–0.003 |
| BB35-2K-K | 35–0.012–0.037 | 72–0.025–0.006 |
| BB40-2K-K | 40–0.012–0.037 | 80–0.025–0.006 |
कीवे और चाबियों के आयाम:
| नमूना | b2js10 | टी 1 | टी 2 | b1js9 | टी | आंतरिक प्रतिस्पर्धा चाबी बी × एच × लंबाई |
बाहरी जाति चाबी बी '× एच' × लंबाई |
|
| BB15-1K-K | BB15-2GD- 1K-K | 5.0 | 1.9 | 1.2 | — | — | — | — |
| BB15-2K-K | - | 2.0 | 0.6 | 5x3x11 | 2x2x11 | |||
| BB17-1K-K | BB17-2GD- 1K-K | 5.0 | 1.9 | 1.2 | — | — | — | — |
| BB17-2K-के | - | 2.0 | 1 | 5x3x12 | 2x2x12 | |||
| BB20-1K-K | BB20-2GD- 1K-K | 6.0 | 2.5 | 1.6 | — | — | — | — |
| BB20-2K-के | - | 3.0 | 1.5 | 6x4x14 | 3x3x14 | |||
| BB25-1K-K | BB25-2GD- 1K-K | 8.0 | 3.6 | 1.5 | — | — | — | — |
| BB25-2K-K | - | 6.0 | 2 | 8x5x15 | 6x4x15 | |||
| BB30-1K-K | BB30-2GD- 1K-K | 8.0 | 3.1 | 2.0 | — | — | — | — |
| BB30-2K-K | - | 6.0 | 2 | 8x5x16 | 6x4x16 | |||
| BB35-1K-K | BB35-2GD- 1K-K | 10.0 | 3.7 | 2.4 | — | — | — | — |
| BB35-2K-K | - | 8.0 | 2.5 | 10x6x17 | 8x5x17 | |||
| BB40-1K-K | BB40-2GD- 1K-K | 12.0 | 5.0 | 3.3 | — | — | — | — |
| BB40-2K-K | - | 10.0 | 3 | 12x8x22 |
10x6x22 |
|||
