उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: Z18
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 2
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्र शिपिंग द्वारा कार्टन
प्रसव के समय: 5-7 कार्य दिवस
आपूर्ति की क्षमता: 1000 प्रति माह
मॉडल संख्या: |
Z18 लॉकिंग असेंबली |
सामग्री: |
GCr15 असर स्टील |
वज़न: |
1.5-71 किग्रा |
बहरी घेरा: |
75-405 मिमी |
मोटाई (मिमी): |
72-197 मिमी |
छिद्र का आकार: |
45-320 मिमी |
टॉर्क (केएनएम: |
3.9-470 |
मॉडल संख्या: |
Z18 लॉकिंग असेंबली |
सामग्री: |
GCr15 असर स्टील |
वज़न: |
1.5-71 किग्रा |
बहरी घेरा: |
75-405 मिमी |
मोटाई (मिमी): |
72-197 मिमी |
छिद्र का आकार: |
45-320 मिमी |
टॉर्क (केएनएम: |
3.9-470 |

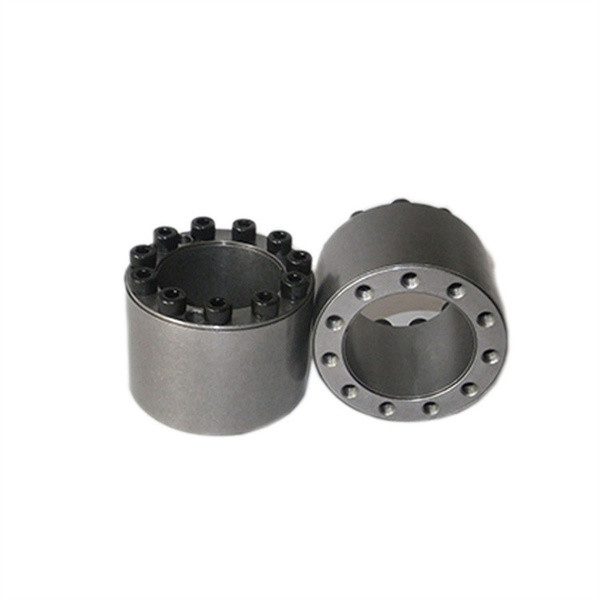

मशीन के लिए Z18 लॉकिंग असेंबली लॉकिंग डिवाइस लॉकिंग शाफ्ट डिवाइस
उत्पाद सुविधाएँ
लॉकिंग असेंबली एक उन्नत यांत्रिक आधार है जो दुनिया में व्यापक रूप से विभिन्न भारों के तहत यांत्रिक युग्मन के लिए उपयोग किया जाता है।संयुक्त राज्य अमेरिका, जर्मनी, जापान और अधिक विकसित उद्योगों वाले देशों ने सबसे पहले भारी शुल्क वाली मशीनरी में इस नई तकनीक का उपयोग किया।इसे विभिन्न अन्य मशीनरी उद्योगों तक बढ़ा दिया गया है।1970 के दशक की शुरुआत में अंतरराष्ट्रीय स्तर पर लॉकिंग असेंबली की शुरुआत हुई।चीन ने 1980 के दशक की शुरुआत में उत्पाद विकसित किया, और सबसे पहले इसे विभिन्न भारी मशीनरी में प्रचारित और लागू किया
चांगझौ तियानिउ ट्रांसमिशन कंपनी द्वारा निर्मित जेड-सीरीज़ लॉकिंग असेंबली यूरोप में आधिकारिक तकनीकी मानकों पर निर्भर करती है, और इसने वैज्ञानिक रूप से उत्पादों में कुछ रचनात्मक सुधार किए हैं।
कंपनी मुख्य रूप से यूरो, जेबी (जीबी) मानकों, यूएसए मानकों और विभिन्न गैर-मानक लॉकिंग असेंबली श्रृंखला उत्पादों का उत्पादन करती है।उत्पादों को यूरोपीय संघ, संयुक्त राज्य अमेरिका, ऑस्ट्रेलिया, दक्षिण पूर्व एशिया, हांगकांग और ताइवान और अन्य देशों और क्षेत्रों में निर्यात किया जाता है।
कंपनी ने क्रमिक रूप से 30 से अधिक मानक श्रृंखला और लॉकिंग असेंबली के हजारों विनिर्देशों का विकास और उत्पादन किया है।यह चीन में एक बड़े पैमाने पर पेशेवर लॉकिंग असेंबली निर्माता है
वर्तमान में, उद्यम 1000 वर्ग मीटर के क्षेत्र को कवर करता है और इसमें विभिन्न सीएनसी मशीन टूल्स, उच्च परिशुद्धता माप उपकरण और विशेष माप उपकरण हैं।
| नमूना | Z18 कोन क्लैम्पिंग एलिमेंट्स | |
| दस्ता पर दबाव (N/mm2) | 120 | |
| हब पर दबाव (N/mm2) | 92-108 | |
| रेटेड लोड (केएन.एम) | ताकत | 174-2930 |
| टॉर्कः | 3.9-470 | |
| आंतरिक रेस आकार (मिमी) | 45-320 | |
| बाहरी दौड़ का आकार (मिमी) | 75-405 | |
| मोटाई (मिमी) | 72-197 | |
| वजन (किग्रा) | 1.5-71 | |
उत्पाद पैरामीटर
|
基本尺寸 मौलिक आयाम |
内 六 角 螺 钉 आंतरिक षट्भुज सिर वाला बोल्ट |
ठीक है रेटेड |
नहीं भार |
पीएफ (एन / एमएम 2) |
जी
(किलोग्राम) |
||||||
| डी | डी | मैं | एल |
नहीं आकार |
हाँ मात्रा |
एमए एनएम |
एफटी(केएन) | एमटी(केएनएम) | |||
| मिमी | |||||||||||
| 45 | 75 | 9 | 174 | 3.9 | 185 | 1.5 | |||||
| 48 | 80 | 9 | 174 | 4.1 | 170 | 1.6 | |||||
| 50 | 80 | 64 | 72 | एम 8 | 9 | 41 | 174 | 4.3 | 165 | 1.7 | |
| 55 | 85 | 9 | 174 | 4.8 | 150 | 1.8 | |||||
| 60 | 90 | 11 | 213 | 6.4 | 170 | 1.9 | |||||
| 65 | 95 | 11 | 213 | 6.9 | 155 | 2.0 | |||||
| 70 | 110 | 11 | 338 | 11.8 | 185 | 3.6 | |||||
| 75 | 115 | 11 | 338 | 12.7 | 170 | 3.8 | |||||
| 80 | 120 | 78 | 88 | एम10 | 12 | 83 | 369 | 14.7 | 175 | 4.0 | |
| 85 | 125 | 12 | 369 | 15.7 | 165 | 4.3 | |||||
| 90 | 130 | 13 | 400 | 18.0 | 170 | 4.5 | |||||
| 95 | 135 | 13 | 400 | 19.0 | 160 | 4.7 | |||||
| 100 | 145 | 12 | 538 | 26.9 | 160 | 7.2 | |||||
| 110 | 155 | 100 | 112 | एम 12 | 13 | 145 | 583 | 32.0 | 155 | 7.7 | |
| 120 | 165 | 15 | 673 | 40.3 | 165 | 8.3 | |||||
| 130 | 180 | 13 | 800 | 52.0 | 155 | 11.7 | |||||
| 140 | 190 | 116 | 130 | M14 | 15 | 230 | 923 | 64.6 | 170 | 12.5 | |
| 150 | 200 | 16 | 985 | 73.8 | 165 | 13.2 | |||||
| 160 | 210 | 17 | 1045 | 83.7 | 165 | 14.0 | |||||
| 170 | 225 | 15 | 1283 | 109 | 150 | 20.6 | |||||
| 180 | 235 | 16 | 1369 | 123 | 150 | 21.6 | |||||
| 190 | 250 | 17 | 1454 | 138 | 150 | 25.0 | |||||
| 200 | 260 | 146 | 162 | एम 16 | 17 | 355 | 1454 | 145 | 145 | 26.2 | |
| 220 | 285 | 20 | 1710 | 188 | 155 | 31.1 | |||||
| 240 | 305 | 22 | 1880 | 225 | 155 | 33.6 | |||||
| 260 | 325 | 22 | 1880 | 244 | 145 | 36.1 | |||||
| 280 | 355 | 20 | 2670 | 373 | 155 | 54.9 | |||||
| 300 | 375 | 177 | 197 | M20 | 22 | 690 | 2930 | 440 | 155 | 58.3 | |
| 320 | 405 | 22 | 2930 | 470 | 145 | 71.0 | |||||
