उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: Z14
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 2
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्र शिपिंग द्वारा कार्टन
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 1000 प्रति माह
मॉडल संख्या: |
Z14 लॉकिंग असेंबली |
सामग्री: |
GCr15 असर स्टील |
वज़न: |
0.09-0.46 किग्रा |
बहरी घेरा: |
25-72 मिमी |
मोटाई (मिमी): |
60-155 |
छिद्र का आकार: |
14-65 मिमी |
टॉर्क (केएनएम: |
9.2-38.9 |
मॉडल संख्या: |
Z14 लॉकिंग असेंबली |
सामग्री: |
GCr15 असर स्टील |
वज़न: |
0.09-0.46 किग्रा |
बहरी घेरा: |
25-72 मिमी |
मोटाई (मिमी): |
60-155 |
छिद्र का आकार: |
14-65 मिमी |
टॉर्क (केएनएम: |
9.2-38.9 |

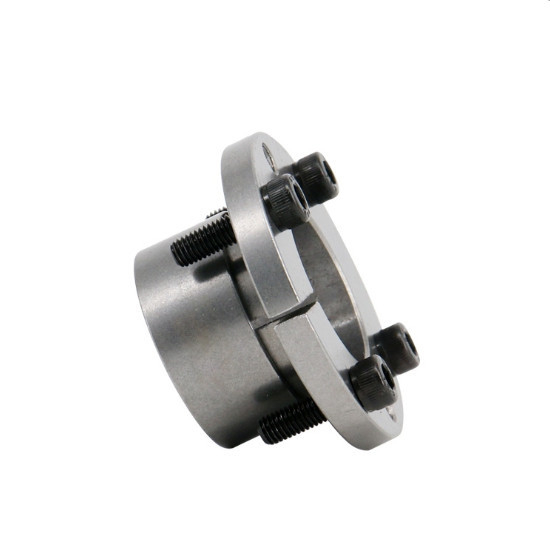

मशीन टूल्स के लिए Z14 कीलेस लॉकिंग असेंबली टूल लॉकिंग डिवाइस
उत्पाद सुविधाएँ
जब इसका उपयोग किया जाता है, तो उच्च शक्ति वाले बोल्टों की कार्रवाई के माध्यम से, आंतरिक रिंग और शाफ्ट के बीच और बाहरी रिंग और हब के बीच एक विशाल धारण बल उत्पन्न होता है।जब लोड के तहत, टोक़, अक्षीय बल, या दोनों का संयुक्त भार विस्तार आस्तीन और भागों और साथ में घर्षण बल के संयुक्त दबाव से फैलता है।
विस्तार आस्तीन का मुख्य उद्देश्य स्प्लिन और एकल कुंजियों के कार्य को बदलना है, ताकि लोड को संचारित करने के लिए भागों (जैसे गियर, चक्का, पुली, आदि) और शाफ्ट के बीच संबंध का एहसास हो सके।
|
|||||||||||||||||||||||||||
सुरक्षा सावधानी और पुन: उपयोग
1. यदि इस उत्पाद का उपयोग मशीनरी उठाने या मशीनरी पर लोड करने के लिए किया जाता है, तो सुरक्षा सुनिश्चित करने के लिए सुरक्षा उपकरणों को सेट किया जाना चाहिए।
2. लोड के तहत बोल्ट को ढीला करना बिल्कुल मना है।
पुन: उपयोग के दौरान, लॉकिंग असेंबली का उपयोग केवल यह पुष्टि करने के बाद किया जा सकता है कि कोई गंदगी, जंग और क्षति नहीं है।ग्रेड 12.9 है
उत्पाद पैरामीटर
|
基本尺寸 मौलिक आयाम |
内 六 角 螺 钉आंतरिक षट्भुज वाले बोल्ट |
额 定 负 荷 चूहों से भरा हुआ |
पीएफ (एन / एमएम 2) |
जी
(किलोग्राम) |
||||||||||
| डी | डी | डॉ | डी1 | एल | एल0 | एल1 | एल2 |
नहीं आकार |
हाँ मात्रा |
एमए एनएम |
एफटी(केएन) |
एमटी(केएनएम) |
||
| मिमी | ||||||||||||||
| 14 | 64 | 109 | 0.091 | |||||||||||
|
16 18 |
25 | 33 | 42 | 16 | 20 | 26 | 30 | एम 4 | 4 | 2.9 | 9.20 |
74 82 |
95 85 |
0.082 0.072 |
| 19 | 87 | 80 | 0.068 | |||||||||||
| 20 | 150 | 124 | 0.113 | |||||||||||
| 22 | 30 | 39 | 50 | 16 | 20 | 26 | 31 | एम 5 | 4 | 6 | 15.00 | 165 | 113 | 0.110 |
| 24 | 180 | 104 | 0.088 | |||||||||||
| 25 | 187 | 100 | 0.144 | |||||||||||
| 28 | 36 | 45 | 55 | 16 | 20 | 26 | 31 | एम 5 | 4 | 6 | 15.00 | 210 | 89 | 0.121 |
| 30 | 225 | 83 | 0.105 | |||||||||||
| 32 | 240 | 77 | 0.200 | |||||||||||
| 35 | 42 | 51 | 62 | 16 | 20 | 28 | 33 | एम 5 | 4 | 6 | 15.00 | 260 | 71 | 0.730 |
| 36 | 270 | 69 | 0.162 | |||||||||||
| 38 | 44 | 54 | 66 | 16 | 20 | 28 | 34 | एम 6 | 4 | 10 | 21.20 | 400 | 93 | 0.182 |
| 40 | 48 | 58 | 70 | 16 | 20 | 28 | 34 | एम 6 | 4 | 10 | 21.20 | 425 | 88 | 0.223 |
| 42 | 446 | 83 | 0.191 | |||||||||||
| 45 | 55 | 67 | 82 | 20 | 25 | 35 | 43 | एम 8 | 4 | 25 | 38.90 | 875 | 115 | 0.400 |
| 48 | 935 | 107 | 0.350 | |||||||||||
| 50 | 62 | 74 | 89 | 20 | 25 | 35 | 43 | एम 8 | 4 | 25 | 38.90 | 974 | 103 | 0.500 |
| 55 | 1070 | 94 | 0.410 | |||||||||||
| 60 | 72 | 84 | 99 | 20 | 25 | 35 | 43 | एम 8 | 4 | 25 | 38.90 | 1165 | 86 | 0.580 |
| 65 | 1265 | 79 | 0.460 | |||||||||||
