उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: Z13
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 2
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्र शिपिंग द्वारा कार्टन
प्रसव के समय: 5-7 कार्य दिवस
आपूर्ति की क्षमता: 1000 प्रति माह
मॉडल संख्या: |
Z13 लॉकिंग असेंबली |
सामग्री: |
GCr15 असर स्टील |
वज़न: |
0.5-10.66 किग्रा |
बहरी घेरा: |
47-235 मिमी |
मोटाई (मिमी): |
60-155 |
छिद्र का आकार: |
20-180 मिमी |
टॉर्क (केएनएम: |
0.5-66 |
मॉडल संख्या: |
Z13 लॉकिंग असेंबली |
सामग्री: |
GCr15 असर स्टील |
वज़न: |
0.5-10.66 किग्रा |
बहरी घेरा: |
47-235 मिमी |
मोटाई (मिमी): |
60-155 |
छिद्र का आकार: |
20-180 मिमी |
टॉर्क (केएनएम: |
0.5-66 |

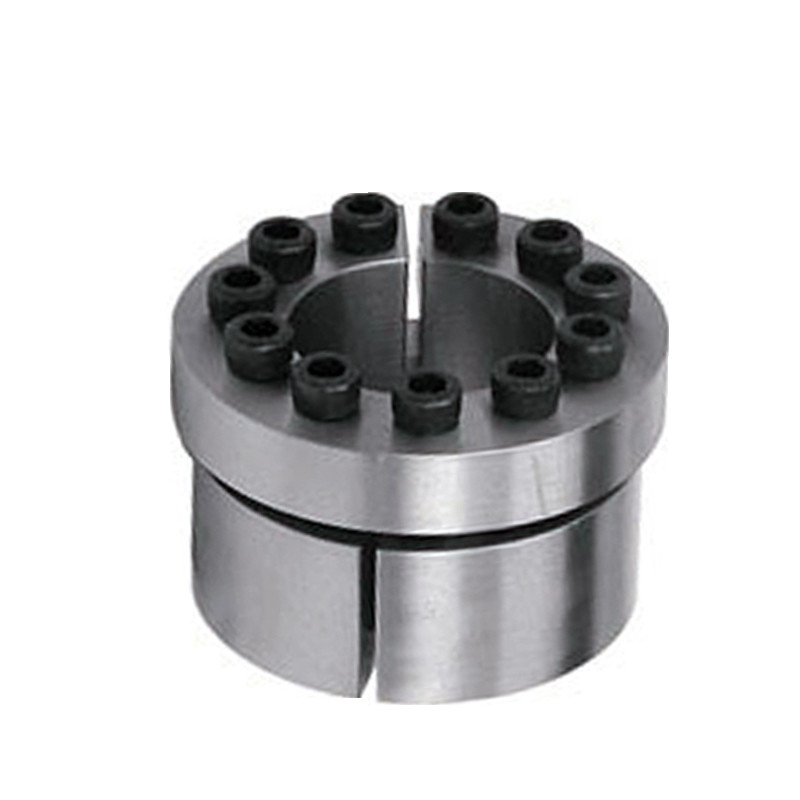

Z13 बेस्ट-सेलिंग लॉकिंग असेंबली लॉकिंग दस्ता RLK302
उत्पाद सुविधाएँ
| नमूना | Z13 शंकु क्लैम्पिंग तत्व | |
| दस्ता पर दबाव (N/mm2) | 120 | |
| हब पर दबाव (N/mm2) | 92-108 | |
| रेटेड लोड (केएन.एम) | ताकत | 54-270 |
| टॉर्कः | 0.54-13.3 | |
| आंतरिक रेस आकार (मिमी) | 20-100 | |
| बाहरी दौड़ का आकार (मिमी) | 47-145 | |
| मोटाई (मिमी) | 48-77 | |
| वजन (किग्रा) | 0.51-4.62 | |
फ़ायदा
चांगझौ TIANNIU ट्रांसमिशन इक्विपमेंट कं, लिमिटेड (चांगझौ TIANNIU क्लच फैक्ट्री) एक पेशेवर एक तरह से क्लच बेयरिंग सप्लायर है, प्राथमिक उत्पाद माइक्रो इलेक्ट्रोमैग्नेटिक क्लच, टॉर्क लिमिटर कपलिंग, स्लाइडिंग शाफ्ट कपलिंग, फ्लेक्सिबल प्रोपेलर शाफ्ट कपलिंग, लॉकिंग असेंबली और शाफ्ट कपलिंग हैं। वगैरह।
पूर्ण आकार के साथ सबसे व्यापक रूप से इस्तेमाल किया जाने वाला मॉडल
उच्च टोक़ संचरण
कसने के बाद, हब अक्षीय रूप से आगे बढ़ सकता है
लॉकिंग असेंबली एक नए प्रकार का कनेक्शन है।यह लॉकिंग असेंबली और शाफ्ट के बीच या आवास की सतह के बीच सकारात्मक दबाव उत्पन्न करने के लिए उच्च शक्ति वाले बोल्ट को कसने पर निर्भर करता है, जो घर्षण के साथ होता है और एक कीलेस कनेक्शन डिवाइस होता है जो लोड ट्रांसमिशन का एहसास करता है।सामान्य के पारंपरिक यांत्रिक कनेक्शन विधि की तुलना में इसके कई अनूठे फायदे और विशेषताएं हैं
बंधन और बंधन के बिना हस्तक्षेप
हम स्प्रैग क्लच बियरिंग और क्लच वन वे बियरिंग उद्योग में 10 से अधिक वर्षों से हैं, ग्राहकों की आवश्यकताओं के अनुरूप उत्पादों के व्यापार सिद्धांत में बने हुए हैं। हम अपने ग्राहकों को सुनने, उनकी सभी जरूरतों को पूरा करने के लिए शिल्प कौशल के साथ नवाचार और निर्माण करने के माध्यम से सेवा करते हैं।
उत्पाद पैरामीटर
|
基本尺寸 मौलिक आयाम |
内六角螺钉आंतरिक हेक्सागोन हेडेड बोल्ट |
额 定 负 荷 चूहों से भरा हुआ |
एमए
(एनए·एम) |
पीएफ (एन / एमएम 2) |
जी
(किलोग्राम) |
||||||||
| डी | डी | एल1 | L2 | एल3 | L4 | डी1 |
नहीं आकार |
हाँ मात्रा |
एफटी(केएन) | एमटी(केएनएम) | |||
| मिमी | |||||||||||||
| 20 | 47 | 53 | 0.54 | 276 | 0.51 | ||||||||
| 22 | 47 | 53 | 0.6 | 253 | 0.53 | ||||||||
|
24 25 |
50 50 |
48 | 42 | 29 | 26 |
56 56 |
एम 6 | 7 | 54 |
0.65 0.68 |
14 |
230 222 |
0.55 0.62 |
| 28 | 55 | 61 | 0.76 | 198 | 0.65 | ||||||||
| 30 | 55 | 61 | 0.82 | 186 | 0.70 | ||||||||
| 32 | 60 | 66 | 1.31 | 261 | 0.80 | ||||||||
|
35 38 |
60 65 |
48 | 42 | 29 | 26 |
66 71 |
एम 6 | 11 | 82 |
1.44 1.56 |
14 |
240 220 |
0.81 0.90 |
| 40 | 65 | 71 | 1.64 | 209 | 1.33 | ||||||||
| 42 | 75 | 81 | 6 | 101 | 2.13 | 213 | 1.24 | ||||||
| 45 | 75 | 81 | 6 | 101 | 2.28 | 199 | 1.35 | ||||||
| 48 | 80 | 86 | 6 | 101 | 2.43 | 186 | 1.41 | ||||||
| 50 | 80 | 59 | 51 | 34.4 | 30 | 86 | एम 8 | 6 | 101 | 2.53 | 41 | 179 | 1.44 |
| 55 | 85 | 91 | 9 | 152 | 4.18 | 244 | 1.45 | ||||||
| 60 | 90 | 96 | 9 | 152 | 4.56 | 224 | 1.55 | ||||||
| 65 | 95 | 102 | 9 | 152 | 4.94 | 206 | 1.67 | ||||||
| 70 | 110 | 117 | 7 | 186 | 6.5 | 176 | 2.61 | ||||||
| 75 | 115 | 122 | 7 | 186 | 7.0 | 165 | 2.75 | ||||||
|
80 85 |
120 125 |
66 | 56 | 45 | 40 |
127 132 |
एम10 |
7 8 |
186 213 |
7.4 9.0 |
83 |
153 165 |
2.89 3.04 |
| 90 | 130 | 137 | 8 | 213 | 9.6 | 157 | 3.18 | ||||||
| 95 | 135 | 142 | 10 | 267 | 12.6 | 185 | 3.33 | ||||||
| 100 | 145 | 152 | 7 | 270 | 13.3 | 153 | 4.62 | ||||||
|
110 120 |
155 165 |
77 | 65 | 52 | 46 |
163 173 |
एम 12 |
7 8 |
270 309 |
14.7 18.4 |
145 |
140 147 |
5.00 5.37 |
| 130 | 180 | 188 | 10 | 388 | 25.1 | 171 | 6.46 | ||||||
| 140 | 190 | 199 | 11 | 586 | 40.5 | 213 | 7.73 | ||||||
| 150 | 200 | 209 | 12 | 639 | 47.0 | 217 | 8.21 | ||||||
| 160 | 210 | 87.5 | 73.5 | 58.5 | 51 | 219 | M14 | 13 | 692 | 54.3 | 230 | 220 | 8.64 |
| 170 | 225 | 234 | 14 | 746 | 63.0 | 226 | 10.14 | ||||||
| 180 | 235 | 244 | 14 | 746 | 66.0 | 212 | 10.66 | ||||||
