उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: Z12B
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 2
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्र शिपिंग द्वारा कार्टन
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 1000 प्रति माह
मॉडल संख्या: |
Z12B लॉकिंग असेंबली |
सामग्री: |
GCr15 असर स्टील |
वज़न: |
2.3-108 किग्रा |
बहरी घेरा: |
110-695 मिमी |
मोटाई (मिमी): |
60-155 |
छिद्र का आकार: |
70-600 मिमी |
टॉर्क (केएनएम: |
4.25-731.6 |
मॉडल संख्या: |
Z12B लॉकिंग असेंबली |
सामग्री: |
GCr15 असर स्टील |
वज़न: |
2.3-108 किग्रा |
बहरी घेरा: |
110-695 मिमी |
मोटाई (मिमी): |
60-155 |
छिद्र का आकार: |
70-600 मिमी |
टॉर्क (केएनएम: |
4.25-731.6 |

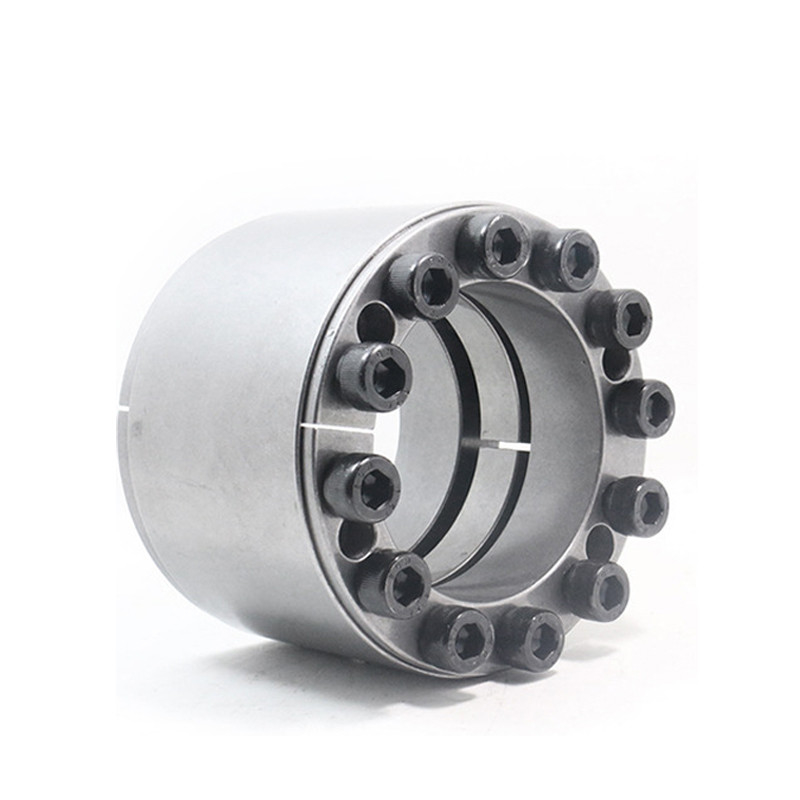

धातुकर्म मशीनरी के लिए लॉकिंग डिवाइस Z12B लॉकिंग असेंबली लॉकिंग शाफ्ट
उत्पाद सुविधाएँ
लॉकिंग असेंबली दुनिया में भारी भार के तहत यांत्रिक कनेक्शन में व्यापक रूप से उपयोग किया जाने वाला एक उन्नत बुनियादी घटक है।पहिया और शाफ्ट के संबंध में, यह एक बिना चाबी वाला कनेक्शन उपकरण है, जो दबाव सतहों के बीच उत्पन्न दबाव और घर्षण को बनाने के लिए उच्च शक्ति वाले बोल्टों को कस कर लोड ट्रांसमिशन का एहसास करता है।
चांगझौ तियानिउ ट्रांसमिशन कंपनी द्वारा निर्मित जेड-सीरीज़ लॉकिंग असेंबली यूरोप में आधिकारिक तकनीकी मानकों पर निर्भर करती है, और इसने वैज्ञानिक रूप से उत्पादों में कुछ रचनात्मक सुधार किए हैं।कंपनी मुख्य रूप से यूरो, जेबी (जीबी) मानकों, यूएसए मानकों और विभिन्न गैर-मानक लॉकिंग असेंबली श्रृंखला उत्पादों का उत्पादन करती है।उत्पादों को यूरोपीय संघ, संयुक्त राज्य अमेरिका, ऑस्ट्रेलिया, दक्षिण पूर्व एशिया, हांगकांग और ताइवान और अन्य देशों और क्षेत्रों में निर्यात किया जाता है।वर्तमान में, उद्यम 1000 वर्ग मीटर के क्षेत्र को कवर करता है और इसमें विभिन्न सीएनसी मशीन टूल्स, उच्च परिशुद्धता माप उपकरण और विशेष माप उपकरण हैं।कंपनी ने क्रमिक रूप से 30 से अधिक मानक श्रृंखला और लॉकिंग असेंबली के हजारों विनिर्देशों का विकास और उत्पादन किया है।यह चीन में एक बड़े पैमाने पर पेशेवर लॉकिंग असेंबली निर्माता है
चांगझौ तियानियू ट्रांसमिशन कंपनी द्वारा निर्मित जेड-सीरीज़ लॉकिंग असेंबली एक बिना चाबी कनेक्शन संरचना है।अक्षीय बल की कार्रवाई के तहत, आंतरिक और बाहरी आस्तीन टोक़ और अक्षीय बल को संचारित करने के लिए पर्याप्त घर्षण उत्पन्न करने के लिए शाफ्ट और हब के साथ निकटता से सिकुड़ते और विस्तारित होते हैं, ताकि तंत्र संचालन के उद्देश्य को प्राप्त किया जा सके।
उच्च भार अवसरों के लिए उपयुक्त
बारी-बारी से टोक़ के लिए विशेष रूप से उपयुक्त
विशिष्ट अनुप्रयोग: चक्का, बेल्ट ड्रम
टॉर्क सिस्टम
इंस्टालेशन
1 विस्तार आस्तीन 1xt स्थापित करें
2 विस्तार आस्तीन 1.9xt स्थापित करें
3 विस्तार आस्तीन 2.7xt स्थापित करें
4 विस्तार आस्तीन 3.6xt स्थापित करें
उत्पाद पैरामीटर
|
基本尺寸 मौलिक आयाम |
内六角螺钉आंतरिक हेक्सागोन हेडेड बोल्ट |
额 定 负 荷 चूहों से भरा हुआ |
पीएफ (एन / एमएम 2) |
एमए
(एनए·एम) |
जी
(किलोग्राम) |
||||||
| डी | डी | मैं | एल | एल1 |
नहीं आकार |
हाँ मात्रा |
एफटी(केएन) | एमटी(केएनएम) | |||
| मिमी | |||||||||||
| 70 | 110 | 8 | 204 | 7.15 | 194 | 2.3 | |||||
| 80 | 120 | 50 | 60 | 70 | एम10 | 10 | 250 | 10.25 | 212 | 83 | 2.5 |
| 90 | 130 | 11 | 280 | 12.6 | 207 | 2.7 | |||||
| 100 | 145 | 10 | 372 | 18.6 | 205 | 4.1 | |||||
| 110 | 155 | 60 | 70 | 82 | 10 | 372 | 20.5 | 187 | 4.4 | ||
| 120 | 165 | 11 | 408 | 24.5 | 188 | 4.8 | |||||
| 130 | 180 | एम 12 | 14 | 520 | 33.8 | 197 | 145 | 6.3 | |||
|
140 150 |
190 200 |
65 | 79 | 91 |
15 15 |
557 557 |
39.0 41.8 |
196 183 |
6.6 7.8 |
||
| 160 | 210 | 16 | 593 | 47.5 | 183 | 9.4 | |||||
| 170 | 225 | 78 | 92 | 106 | 15 | 764 | 65.0 | 193 | 10.7 | ||
| 180 | 235 | M14 | 765 | 69.0 | 182 | 230 | 11.3 | ||||
| 190 | 250 | 88 | 102 | 116 | 16 | 815 | 77.5 | 163 | 14.6 | ||
| 200 | 260 | 20 | 1020 | 102 | 194 | 15.3 | |||||
| 220 | 285 | 15 | 1060 | 117 | 174 | 20.2 | |||||
| 240 | 305 | 20 | 1410 | 170 | 212 | 21.8 | |||||
| 260 | 325 | 96 | 110 | 130 | एम 16 | 21 | 1480 | 193 | 205 | 355 | 23.4 |
| 280 | 355 | 21 | 1650 | 232 | 213 | 30.0 | |||||
| 300 | 375 | 21 | 1650 | 249 | 198 | 31.2 | |||||
| 320 | 405 | 124 | 136 | 156 | M20 | 20 | 2210 | 354 | 191 | 690 | 48.0 |
| 340 | 425 | 2210 | 376 | 180 | 51.0 | ||||||
| 360 | 455 | 20 | 2750 | 496 | 185 | 69.0 | |||||
| 380 | 475 | 20 | 2750 | 524 | 175 | 73.0 | |||||
| 400 | 495 | 22 | 3010 | 602 | 183 | 76.0 | |||||
| 420 | 515 | 24 | 3300 | 694 | 190 | 80.0 | |||||
| 440 | 535 | 24 | 3300 | 728 | 166 | 81.0 | |||||
| 460 | 555 | 24 | 3300 | 760 | 159 | 85.0 | |||||
| 480 | 575 | 140 | 155 | 177 | M22 | 25 | 3440 | 830 | 159 | 930 | 88.0 |
| 500 | 595 | 25 | 3440 | 861 | 153 | 91.0 | |||||
| 520 | 615 | 28 | 3850 | 1003 | 164 | 95.0 | |||||
| 540 | 635 | 28 | 3850 | 1042 | 158 | 98.0 | |||||
| 560 | 655 | 30 | 4130 | 1157 | 163 | 101.0 | |||||
| 580 | 675 | 30 | 4130 | 1199 | 158 | 104.0 | |||||
| 600 | 695 | 30 | 4130 | 1240 | 153 | 108.0 | |||||
