उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: एए श्रृंखला
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्र शिपिंग द्वारा कार्टन
प्रसव के समय: 5-10 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नाम: |
असर सामग्री एए श्रृंखला क्लच असर |
सामग्री: |
जीसीआर 15 असर स्टील |
प्रकार: |
वन वे बियरिंग्स |
थिकनेस (मिमी): |
47-190 |
टोक़ (एनएम): |
17-5813 |
वजन (किग्रा): |
0.23-6 |
बोर का आकार (मिमी): |
15-70 |
नाम: |
असर सामग्री एए श्रृंखला क्लच असर |
सामग्री: |
जीसीआर 15 असर स्टील |
प्रकार: |
वन वे बियरिंग्स |
थिकनेस (मिमी): |
47-190 |
टोक़ (एनएम): |
17-5813 |
वजन (किग्रा): |
0.23-6 |
बोर का आकार (मिमी): |
15-70 |

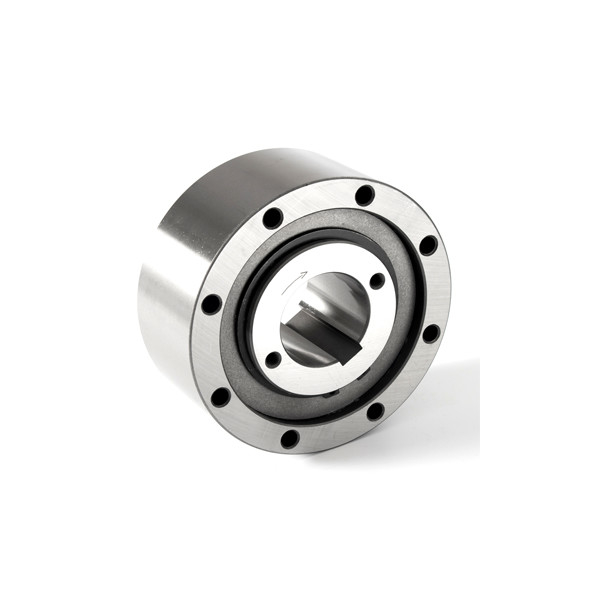

असर सामग्री एए सीरीज क्लच असर एक तरह से असर
उत्पादन परिचय
प्रकार एए एक रोलर प्रकार फ्रीव्हील गैर-असर समर्थित है।अक्षीय और रेडियल भार का समर्थन करने के लिए बियरिंग्स की आवश्यकता होती है।
यह डिज़ाइन ± S/2 की आंतरिक और बाहरी रेस के अक्षीय मिसलिग्न्मेंट को स्वीकार कर सकता है।
स्थापना द्वारा स्नेहन और सीलिंग भी प्रदान की जानी चाहिए।
मानक स्नेहन तेल है।
आंतरिक दौड़ शाफ्ट के लिए महत्वपूर्ण है।बाहरी दौड़ के केंद्रीकरण के लिए फिट H7 सहिष्णुता के लिए होना चाहिए।
बाहरी दौड़ का कनेक्शन बोल्ट के माध्यम से ग्रेड 10.9 या बेहतर है।
रोलर बेयरिंग एक प्रकार का असर है।जब पत्रिका घूमती है, तो यह आमतौर पर लोकेटिंग रिंग पर स्थापित कई रोलर्स के साथ परिधीय संपर्क बनाती है।रोलर बीयरिंग प्रीलोडिंग के माध्यम से अच्छी सटीकता और कठोरता प्राप्त कर सकते हैं।शंकु के साथ आंतरिक रिंग का उपयोग असर की कार्य निकासी को मनमाने ढंग से समायोजित करने के लिए भी किया जा सकता है।यह समाधान प्रिंटिंग मशीन ड्रम असर की शून्य निकासी की आवश्यकता को पूरी तरह से पूरा कर सकता है
विशेषताएँ:
1. विशेषताओं का उपयोग करें: उच्च गति, संक्षारण प्रतिरोध
2. मशीन और ट्रांसमिशन उपकरण के लिए डिजाइन।
3. उच्च टोक़
4. पूर्ण मॉडल, स्टैंड का उत्पादन और उत्पादों को समझना
उत्पाद पैरामीटर
| आकार | TK1 | ओवररनिंग गति | वज़न |
खींचना टॉर्कः |
||||||||||
| डीएच7 | निमैक्स2) | नमैक्स3) | ध7 | डी5 | D6 | डी3 | जेड | हे | एल | एफ | एस | (किलोग्राम) | टी.आर. | |
| (मिमी) | (एनएम) | (न्यूनतम -1) | (न्यूनतम -1) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (एनसीएम) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
टिप्पणियाँ
1) टी मैक्स = 2 ×;टी केएन
2) भीतर की दौड़ खत्म हो जाती है
3) बाहरी दौड़ खत्म हो गई
दीन 6885.1 के लिए कीवे
