उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: Z9
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 2
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्र शिपिंग द्वारा कार्टन
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 1000 प्रति माह
मॉडल संख्या: |
Z9 लॉकिंग असेंबली |
सामग्री: |
GCr15 असर स्टील |
वज़न: |
0.24-146 किग्रा |
बहरी घेरा: |
47-495 मिमी |
मोटाई (मिमी): |
37-77 |
छिद्र का आकार: |
19-1000 मिमी |
टॉर्क (केएनएम: |
14-1000 |
मॉडल संख्या: |
Z9 लॉकिंग असेंबली |
सामग्री: |
GCr15 असर स्टील |
वज़न: |
0.24-146 किग्रा |
बहरी घेरा: |
47-495 मिमी |
मोटाई (मिमी): |
37-77 |
छिद्र का आकार: |
19-1000 मिमी |
टॉर्क (केएनएम: |
14-1000 |

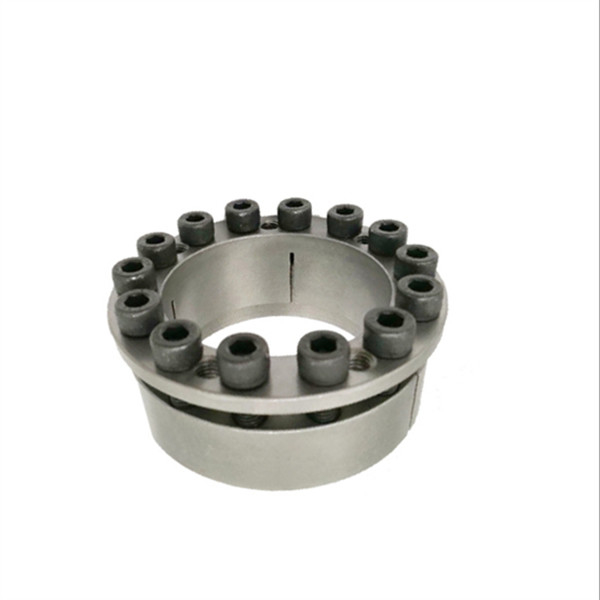

लॉकिंग असेंबली Z सीरीज Z9-300*375 माइन ड्रम कीलेस के लिए
उत्पाद सुविधाएँ
लॉकिंग असेंबली एक तरह की कीलेस कनेक्शन डिवाइस है।इसका सिद्धांत और उद्देश्य आंतरिक रिंग और शाफ्ट के बीच और बाहरी रिंग और हब के बीच उच्च शक्ति वाले तनाव बोल्ट की कार्रवाई के माध्यम से एक विशाल क्लैम्पिंग बल उत्पन्न करना है, ताकि भागों और शाफ्ट के बीच बिना चाबी के कनेक्शन का एहसास हो सके।
लोड को वहन करते समय, टोक़, अक्षीय बल या दोनों का संयुक्त भार भागों और शाफ्ट और साथ में घर्षण के साथ लॉकिंग असेंबली के संयोजन दबाव द्वारा प्रेषित होता है।
लॉकिंग असेंबली कनेक्शन के निम्नलिखित फायदे हैं: उच्च केंद्रित सटीकता;सुविधाजनक स्थापना / समायोजन / disassembly;उच्च शक्ति, स्थिर और विश्वसनीय कनेक्शन;अधिभार के मामले में, यह उपकरण को नुकसान से बचा सकता है, विशेष रूप से भारी भार संचारित करने के लिए उपयुक्त।
इंस्टॉलेशन तरीका
1. सबसे पहले, लॉकिंग असेंबली की सतह और जुड़े हिस्से की संयुक्त सतह को पोंछें, और समान रूप से चिकनाई वाले तेल की एक पतली परत (मोलिब्डेनम डाइसल्फ़ाइड या सिलिकॉन एडिटिव्स के बिना) लागू करें।
2. डिजाइन में निर्दिष्ट स्थिति तक पहुंचने के लिए जुड़े हिस्से को शाफ्ट पर दबाएं।लॉकिंग असेंबली स्थापित करें जो बोल्ट को कनेक्टेड भाग के झुकाव को रोकने के लिए कनेक्शन स्थान में आसानी से ढीला करता है, और फिर बोल्ट को हाथ से कस लें।
3. असेंबली बोल्ट को लॉक करने के लिए टॉर्क रिंच का इस्तेमाल किया जाएगा।बोल्ट को तिरछे, आड़े-तिरछे और समान रूप से कसें, और चरणों का पालन करें: (1) 1 / MA मान के साथ कसें;(2) 1 / 2mA मान के साथ कस लें;(3) मा मान के साथ कसें;(4) मा मान के साथ सभी बोल्टों की जाँच करें
उत्पाद पैरामीटर
|
मौलिक आयाम |
आंतरिक षट्भुज सिर वाला बोल्ट |
चूहों से भरा हुआ |
पीएफ (एन / एमएम 2) |
एमए
(एन·एम) |
जी
(किलोग्राम) |
|||||||
| डी | डी | एल | एल1 | इ | बी |
आकार |
मात्रा |
एफ1(केएन) | एमटी(केएनएम) | |||
| मिमी | ||||||||||||
| 100 | 145 |
54 |
75 |
5 |
65 |
एम 12 × 60 |
8 |
191 |
9.60 | 102 |
145 |
4.7 |
| 110 | 155 | 10.50 | 93 | 5.1 | ||||||||
| 120 | 165 | 9 | 216 | 13.00 | 96 | 5.5 | ||||||
| 130 | 180 |
63 |
84 |
6 |
72 |
एम 12 × 70 |
12 |
287 |
17.80 | 100 | 7.5 | |
| 140 | 190 | 20.20 | 94 | 7.9 | ||||||||
| 150 | 200 | 21.60 | 88 | 8.4 | ||||||||
| 160 | 210 | 15 | 360 | 28.80 | 101 | 8.9 | ||||||
| 170 | 225 | 16 | 383 | 32.60 | 101 | 10.5 | ||||||
| 180 | 235 | 18 | 431 | 38.80 | 108 | 11.0 | ||||||
| 190 | 250 |
69 |
94 |
81 |
एम 14 × 75 |
15 | 493 | 46.80 | 106 |
230 |
14.3 | |
| 200 | 260 | 16 | 526 | 52.80 | 100 | 15.0 | ||||||
| 220 | 285 | एम 16 × 75 | 14 | 640 | 70 | 119 |
355 |
17.8 | ||||
| 240 | 305 |
86 |
112 |
7 |
98 |
एम 16 × 90 |
16 | 731 | 88 | 96 | 23.2 | |
| 260 | 325 | 18 | 822 | 107 | 103 | 24.8 | ||||||
| 280 | 355 |
94 |
120 |
8 |
106 |
एम 16 × 100 |
20 | 910 | 128 | 96 | 33 | |
| 300 | 375 | 22 | 1000 | 151 | 99 | 36 | ||||||
| 320 | 405 |
109 |
142 |
125 |
एम 20 × 120 |
18 | 1280 | 206 | 101 |
690 |
52 | |
| 340 | 425 |
20 |
1420 | 242 | 106 | 54 | ||||||
| 360 | 455 |
120 |
159 |
140 |
एम 22 × 130 |
1770 |
319 | 113 |
930 |
72 | ||
| 380 | 475 | 337 | 109 | 75 | ||||||||
| 400 | 495 | 355 | 101 | 78 | ||||||||
| 420 | 515 | 22 | 1980 | 410 | 107 | 82 | ||||||
