उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: सीएसके (सीएसके...2आरएस) सीरीज
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्र शिपिंग द्वारा कार्टन
प्रसव के समय: 5-10 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नाम: |
सीएसके (सीएसके...2आरएस) वन वे स्प्रैग टाइप फ्रीव्हील क्लच |
सामग्री: |
जीसीआर 15 असर स्टील |
प्रकार: |
वन वे बियरिंग्स |
असर श्रृंखला: |
6201-6207 |
टोक़ (एनएम): |
2.5-325 |
वजन (किग्रा): |
0.015-0.6 |
बोर का आकार (मिमी): |
22-27 |
नाम: |
सीएसके (सीएसके...2आरएस) वन वे स्प्रैग टाइप फ्रीव्हील क्लच |
सामग्री: |
जीसीआर 15 असर स्टील |
प्रकार: |
वन वे बियरिंग्स |
असर श्रृंखला: |
6201-6207 |
टोक़ (एनएम): |
2.5-325 |
वजन (किग्रा): |
0.015-0.6 |
बोर का आकार (मिमी): |
22-27 |

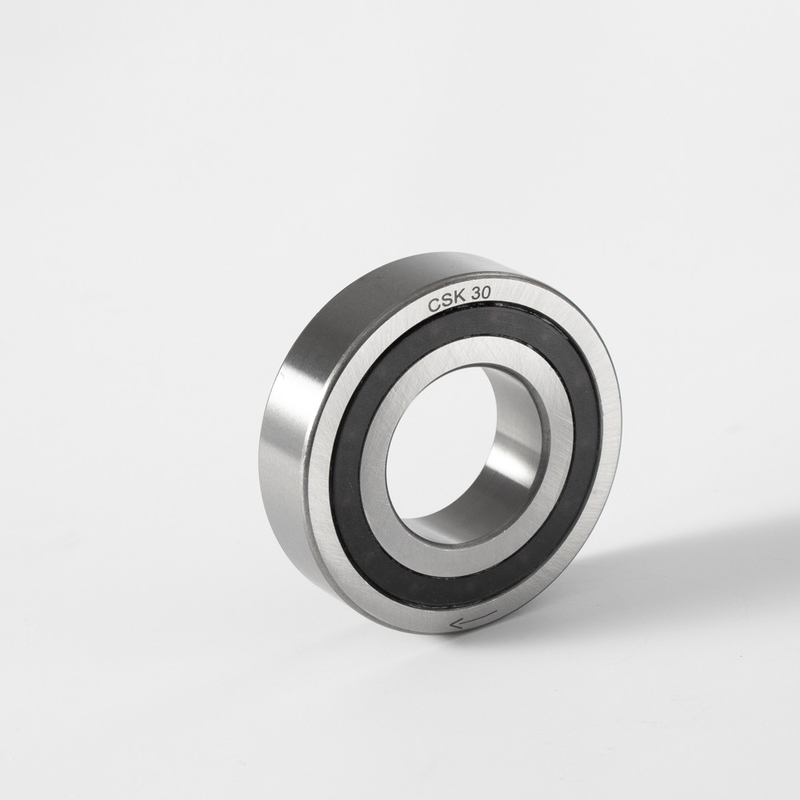

वन वे स्प्रैग क्लच बियरिंग फ़्रीव्हील CSK30-2RS
उत्पादन परिचय
टाइप सीएसके एक स्प्रैग टाइप फ्रीव्हील है जिसे 62 सीरीज बॉल बेयरिंग (आकार 8 और 40 को छोड़कर) में एकीकृत किया गया है।
यह बियरिंग सपोर्टेड, डिलीवर किया हुआ ग्रीस लुब्रिकेटेड है और 0,3 मिमी से अधिक की धूल से सुरक्षित है।
सीएसके के सभी संस्करण "फॉर्मक्रोमेड" स्प्रैग से लैस हैं।यह प्रक्रिया ओवररनिंग लाइफ टाइम को कई गुना बढ़ा देती है।
टोक़ संचरण एक प्रेस फिट असेंबली द्वारा N6 सहिष्णुता के साथ एक कठोर बाहरी आवास में और n6 सहिष्णुता के साथ एक शाफ्ट पर सुनिश्चित किया जाता है।
प्रारंभिक असर रेडियल क्लीयरेंस C5 पर सेट किया गया है, और निर्दिष्ट के अनुसार प्रेस फिट का उपयोग करने पर कम हो जाता है।
कृपया हमसे संपर्क करें जब या तो परिवेश या ऑपरेटिंग तापमान +5°C से +60°C की सीमा के भीतर न हो।
CSK..2RS 5 मिमी चौड़ा है लेकिन पानी के छींटे प्रतिरोधी होने के लिए लिप सील से लैस है।
अतिरिक्त "नायलोस" प्रकार की सील के उपयोग की सिफारिश की जाती है, खासकर जब काम का तापमान 50 डिग्री सेल्सियस से अधिक हो।तेल स्नान स्नेहन भी संभव है।
उत्पाद पैरामीटर
| प्रकार | आकार | असर श्रृंखला | भार वहन करना | वज़न | टॉर्क को खींचें | |||||
| गतिशील | स्थिर | |||||||||
| सीएसके (केके) | डी | टीकेएन1) | एन मैक्स | डी | एल | सी | सी0 | टी.आर. | ||
| [मिमी] | [एनएम] | [न्यूनतम -1] | [मिमी] | [मिमी] | [केएन] | [केएन] | [किलोग्राम] | [एनसीएम] | ||
| 8* | - | 2.5 | 15000 | 22 | 9 | 3.28 | 0.86 | 0.015 | 0.5 | |
| 12 | 6201 | 9.3 | 10000 | 32 | 10 | 6.1 | 2.77 | 0.04 | 0.7 | |
| 15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3.42 | 0.06 | 0.9 | |
| 17 | 6203 | 30 | 7350 | 40 | 12 | 7.9 | 3.8 | 0.07 | 1.1 | |
| 20 | 6204 | 50 | 6000 | 47 | 14 | 9.4 | 4.46 | 0.11 | 1.3 | |
| 25 | 6205 | 85 | 5200 | 52 | 15 | 10.7 | 5.46 | 0.14 | 2 | |
| 30 | 6206 | 138 | 4200 | 62 | 16 | 11.7 | 6.45 | 0.21 | 4.4 | |
| 35 | 6207 | 175 | 3600 | 72 | 17 | 12.6 | 7.28 | 0.3 | 5.8 | |
| 40 | - | 325 | 3000 | 80 | 22 | 15.54 | 12.25 | 0.5 | 7 | |
| सीएसके..2RS | 8 ** | 2.5 | 15000 | 22 | 9 | 3.28 | 0.86 | 0.015 | 0.8 | |
| 12 | - | 9.3 | 10000 | 32 | 14 | 6.1 | 2.77 | 0.05 | 3 | |
| 15 | 17 | 8400 | 35 | 16 | 7.4 | 3.42 | 0.07 | 4 | ||
| 17 | 30 | 7350 | 40 | 17 | 7.9 | 3.8 | 0.09 | 5.6 | ||
| 20 | 50 | 6000 | 47 | 19 | 9.4 | 4.46 | 0.145 | 6 | ||
| 25 | 85 | 5200 | 52 | 20 | 10.7 | 5.46 | 0.175 | 6 | ||
| 30 | 138 | 4200 | 62 | 21 | 11.7 | 6.45 | 0.27 | 7.5 | ||
| 35 | 175 | 3600 | 72 | 22 | 12.6 | 7.28 | 0.4 | 8.2 | ||
| 40 | - | 325 | 3000 | 80 | 27 | 15.54 | 12.25 | 0.6 | 10 | |
टिप्पणी:
1) टी मैक्स = 2 × टी केएन
*) केवल बियरिंग साइड पर एक Z सील।इस ओर से देखने पर बाहरी दौड़ वामावर्त दिशा में मुक्त होकर चलती है
**) इस तरफ से देखने पर बॉल बेयरिंग साइड पर केवल एक RS सील, बाहरी रेस वामावर्त दिशा में फ्री चलती है
बढ़ते उदाहरण:
