उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: Z8
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 2
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्र शिपिंग द्वारा कार्टन
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 1000 प्रति माह
मॉडल संख्या: |
Z8 तालाबंदी संयोजन |
सामग्री: |
GCr15 असर स्टील |
वजन: |
0.25-61 किलो |
बहरी घेरा: |
47-495 मिमी |
मोटाई (मिमी): |
37-77 |
छिद्र का आकार: |
20-400 मिमी |
टॉर्क (केएनएम: |
162-45000 |
मॉडल संख्या: |
Z8 तालाबंदी संयोजन |
सामग्री: |
GCr15 असर स्टील |
वजन: |
0.25-61 किलो |
बहरी घेरा: |
47-495 मिमी |
मोटाई (मिमी): |
37-77 |
छिद्र का आकार: |
20-400 मिमी |
टॉर्क (केएनएम: |
162-45000 |

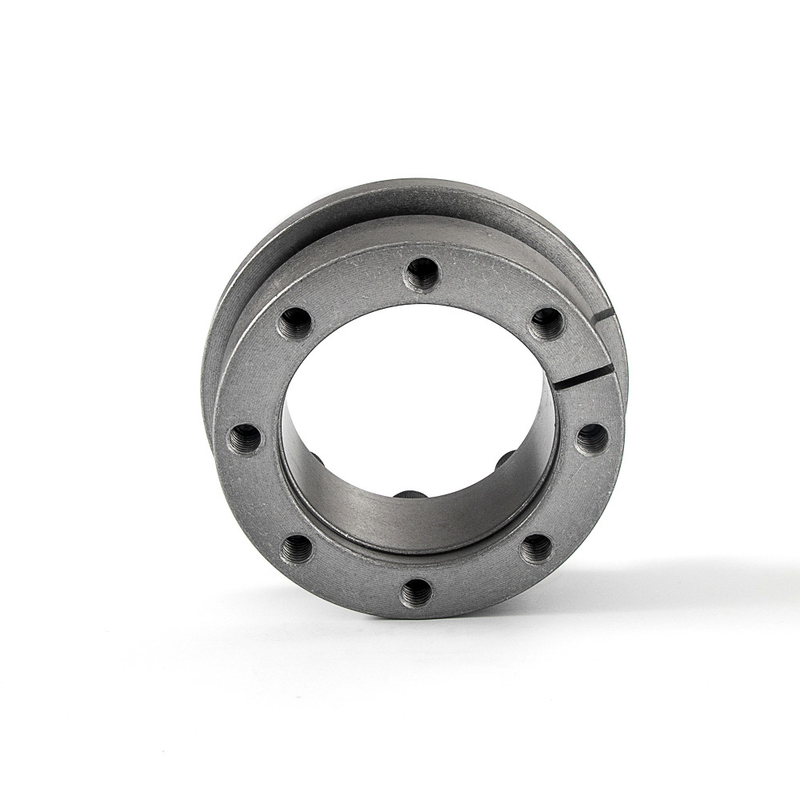

Z8-50*80 सीरीज लॉकिंग असेंबली कुंजी रहित शाफ्ट लॉकिंग असेंबली
उत्पादों की विशेषताएं
Z8 तालाबंदी संयोजन
यह तब लागू होता है जब अक्ष अक्षीय रूप से नहीं चलता है
सटीक स्थिति निर्धारित की जा सकती है
हमारी कंपनी Tianniu ने 1987 में इस मानक के विभिन्न विस्तार आस्तीनों के व्यापक अनुसंधान और विकास की शुरुआत की।हम इस मानक में विस्तार आस्तीन के सभी प्रकार के विकास पूरा कर लिया हैऔर कपड़ा, पैकेजिंग, खाद्य, हल्के उद्योग, धातु, कागज बनाने, मुद्रण, मशीन टूल्स, मशीनिंग केंद्र, फोर्जिंग मशीन टूल्स,और धातुकर्म मशीनरी और सामान्य मशीनरी और अन्य मशीनरी, एक अच्छी प्रतिष्ठा प्राप्त की, और मशीनरी उद्योग उत्पादों कौशल में सुधार को बढ़ावा दिया। और विशेष उपयोगकर्ता की जरूरत के अनुसार गैर मानक ताला विधानसभा विकसित कर सकते हैं।
तालाबंदी संयोजन का व्यापक रूप से उपयोग किया जाता हैः
खनन मशीनरी, धातु मशीनरी, पैकेजिंग मशीनरी, तंबाकू मशीनरी, कपड़ा मशीनरी, मुद्रण मशीनरी, फोर्जिंग मशीनरी, इंजीनियरिंग मशीनरी,सभी प्रकार के औजार मशीन और विनिमेय मशीनरीउदाहरण के लिएः बेल्ट पल्ली, रैक, गियर, प्रोपेलर, बड़े और छोटे पंखे, ब्लोअर या शाफ्ट और नाब और अन्य ट्रांसमिशन कनेक्शन के साथ प्रत्यक्ष कनेक्शन
उत्पाद पैरामीटर
|
मूल आयाम |
आंतरिक हेक्सागोन हेड बोल्ट |
नामित भार |
पीएफ (एन/एमएम2) |
एमए
(N·m) |
जी
(किलो) |
|||||||
| d | D | L | L0 | L1 | L2 |
आकार |
मात्रा |
F1(kN) | एमt(कि.एन.एम.) | |||
| मिमी | ||||||||||||
| 20 |
47 |
17 |
22 |
28 |
34 |
M6×20 |
5 |
30 |
0.29 | 220 |
17 |
0.25 |
| 22 | 0.32 | 200 | 0.26 | |||||||||
| 24 |
50 |
0.37 | 200 | 0.27 | ||||||||
| 25 |
6 |
36 |
0.45 | 215 | 0.28 | |||||||
| 28 |
55 |
0.5 | 200 | 0.32 | ||||||||
| 30 | 0.54 | 219 | 0.34 | |||||||||
| 32 |
60 |
8 |
48 |
0.77 | 215 | 0.35 | ||||||
| 35 | 0.84 | 190 | 0.37 | |||||||||
| 38 |
65 |
0.91 | 195 | 0.38 | ||||||||
| 40 | 0.96 | 190 | 0.40 | |||||||||
| 45 | 75 |
20 |
25 |
33 |
41 |
M8×25 |
7 |
77 |
1.75 | 230 |
41 |
0.63 |
| 50 | 80 | 1.93 | 210 | 0.68 | ||||||||
| 55 | 85 |
8 |
88 |
2.45 | 215 | 0.73 | ||||||
| 60 | 90 | 2.7 | 190 | 0.78 | ||||||||
| 63 |
95 |
9 |
100 |
3.18 | 205 | 0.83 | ||||||
| 65 | 3.25 | 200 | 0.89 | |||||||||
|
基 本 尺 寸 मूल आयाम |
आंतरिक छक्का शिकंजाआंतरिक हेक्सागोन हेड बोल्ट |
额定负荷 नामित भार |
पीएफ (एन/एमएम2) |
एमए
(N·m) |
जी
(किलो) |
|||||||
| d | D | L | L0 | L1 | L2 |
规 格 आकार |
संख्या मात्रा |
F1(kN) | एमt(कि.एन.एम.) | |||
| मिमी | ||||||||||||
| 70 | 110 |
24 |
30 |
40 |
50 |
M10×30 |
8 | 141 | 5 | 220 |
83 |
1.33 |
| 75 | 115 | 8 | 141 | 5.25 | 200 | 1.4 | ||||||
| 80 | 120 | 8 | 141 | 5.6 | 190 | 1.48 | ||||||
| 85 | 125 | 9 | 159 | 6.75 | 190 | 1.55 | ||||||
| 90 | 130 | 9 | 159 | 7.1 | 200 | 1.63 | ||||||
| 95 | 135 | 10 | 176 | 8.35 | 190 | 1.7 | ||||||
| 100 | 145 |
26 |
32 |
44 |
56 |
M12×30 |
8 | 205 | 10.3 | 210 |
145 |
2.6 |
| 110 | 155 | 8 | 205 | 11.25 | 190 | 2.8 | ||||||
| 120 | 165 | 9 | 231 | 13.9 | 210 | 3 | ||||||
| 130 | 180 |
34 |
40 |
52 | 64 | 12 | 308 | 20.0 | 190 | 4.6 | ||
| 140 | 190 |
54 |
68 |
M14×40 |
9 | 317 | 22.25 | 180 |
230 |
4.9 | ||
| 150 | 200 | 10 | 352 | 26.3 | 190 | 5.2 | ||||||
| 160 | 210 | 11 | 387 | 31 | 190 | 5.5 | ||||||
| 170 | 225 |
44 |
50 |
64 |
78 |
12 | 422 | 35.9 | 150 | 7.75 | ||
| 180 | 235 | 12 | 422 | 38 | 145 | 8.15 | ||||||
| 190 | 250 | 15 | 528 | 50.1 | 170 | 9.5 | ||||||
| 200 | 260 | 15 | 528 | 52.8 | 160 | 9.9 | ||||||
| 220 | 285 |
50 |
56 |
72 |
88 |
एम16×40 |
12 | 587 | 64.5 | 145 |
355 |
13.4 |
| 240 | 305 | 15 | 734 | 88 | 165 | 14.3 | ||||||
| 260 | 325 | 18 | 880 | 114 | 180 | 15.5 | ||||||
| 280 | 355 |
60 |
66 |
84 |
102 |
एम 18×50 |
16 | 948 | 132 | 150 |
485 |
22.9 |
| 300 | 375 | 18 | 1059 | 159 | 160 | 24.4 | ||||||
| 320 | 405 |
74 |
81 |
101 |
121 |
M20×50 |
18 | 1374 | 220 | 150 |
690 |
36.1 |
| 340 | 425 | 21 | 1603 | 272.5 | 175 | 38.4 | ||||||
| 360 | 455 |
86 |
94 |
116 |
138 |
M22×60 |
18 | 1710 | 308 | 140 |
930 |
46.2 |
| 380 | 475 | 21 | 1995 | 379 | 155 | 55 | ||||||
| 400 | 495 | 21 | 1995 | 399 | 150 | 61 | ||||||
