उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: Z5
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 2
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्र शिपिंग द्वारा कार्टन
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 1000 प्रति माह
मॉडल संख्या: |
Z5 लॉकिंग असेंबली |
सामग्री: |
स्टील |
वजन: |
4.1-170 किग्रा |
बाहरी व्यास: |
120-390 |
मोटाई (मिमी): |
62-136 |
छिद्र का आकार: |
100-600 |
टॉर्क (केएनएम: |
145-1600 |
मॉडल संख्या: |
Z5 लॉकिंग असेंबली |
सामग्री: |
स्टील |
वजन: |
4.1-170 किग्रा |
बाहरी व्यास: |
120-390 |
मोटाई (मिमी): |
62-136 |
छिद्र का आकार: |
100-600 |
टॉर्क (केएनएम: |
145-1600 |

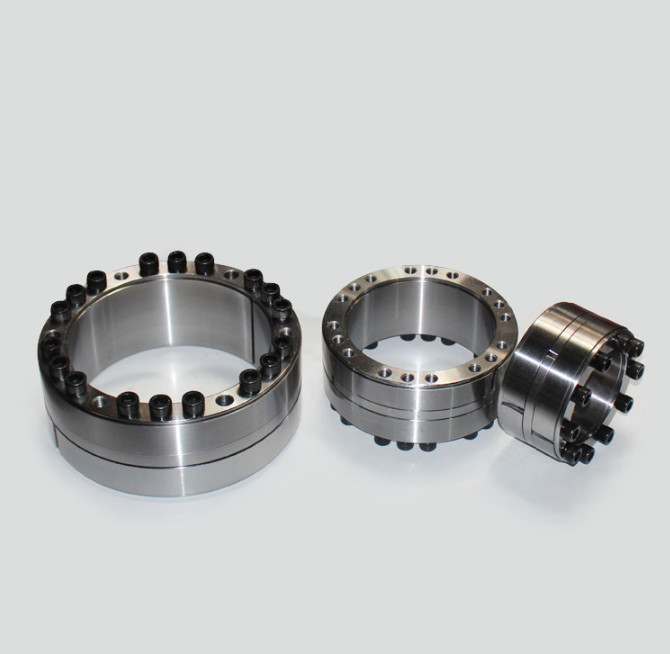

Z5-130*180 तालाबंदी इकट्ठा करता है पावरलॉकिंग इकट्ठा करता है कुंजी रहित उपकरण
सुरक्षा निर्देश
1. स्थापना के बाद, लॉकिंग असेंबली और बोल्ट के सिर के उजागर अंत के चेहरे को एंटी-रोड तेल के दाग के साथ कोट करें.विस्तार कनेक्टिंग आस्तीन के उजागर अंत चेहरे को नियमित रूप से विरोधी जंग तेल के साथ लेपित किया जाना चाहिए.
2लॉकिंग यूनिट के लिए जिसे संक्षारक माध्यम में काम करने की आवश्यकता है, विशेष सुरक्षा (जैसे कवर प्लेट जोड़ना) को लॉकिंग यूनिट के जंग से रोकने के लिए अपनाया जाना चाहिए।
तालाबंदी संयोजन का चयन निम्नलिखित आवश्यकताओं को पूरा करना चाहिएः
A. ट्रांसमिशन टॉर्कः MT ≥ M
बी. असर अक्षीय बलः ft ≥ FX
C. ट्रांसमिशन बलः ft ≥ f2x + (MD / 2x10-3) 2
D. असर रेडियल बलः Pt ≥ FR / d1x103, जहांः
M ̄ प्रेषित होने वाला टोक़, kn · m;
एफएक्स ̄ अक्षीय बल जो सहन किया जाना है, kn;
FT ̄ सहन करने के लिए रेडियल बल, kn;
MT ̄ लॉकिंग यूनिट का नाममात्र टोक़, kn · m;
FT ̄ लॉकिंग यूनिट का नाममात्र अक्षीय बल; KN;
d. आंतरिक व्यास और लॉक विधानसभा के आंतरिक अंगूठी चौड़ाई, मिमी;
तालाबंदी संयोजन और शाफ्ट के बीच संयुक्त सतह पर दबाव, N / mm2
उत्पाद पैरामीटर
|
मूल आयाम |
आंतरिक हेक्सागोन हेड बोल्ट |
नामित भार |
पीएफ (एन/एमएम2) |
एमए
(N·m) |
जी
(किलो) |
||||||
| d | D | मैं | L | L1 |
आकार |
मात्रा |
F1(kN) |
एमt(कि.एन.एम.) |
|||
| मिमी | |||||||||||
| 100 | 145 | 60 | 65 | 77 | M12×50 | 10 | 288 | 14.4 | 192 | 145 | 4.1 |
| 110 | 155 | 60 | 65 | 77 | M12×50 | 10 | 288 | 15.8 | 175 | 145 | 4.4 |
| 120 | 165 | 60 | 65 | 77 | M12×50 | 12 | 346 | 20.8 | 192 | 145 | 4.8 |
| 130 | 180 | 68 | 74 | 86 | M12×60 | 15 | 433 | 28.1 | 193 | 145 | 6.5 |
| 140 | 190 | 68 | 74 | 86 | M12×60 | 18 | 519 | 36.3 | 214 | 145 | 7.0 |
| 150 | 200 | 68 | 74 | 86 | M12×60 | 18 | 519 | 39.0 | 200 | 145 | 7.4 |
| 160 | 210 | 68 | 74 | 86 | M12×60 | 21 | 606 | 48.5 | 219 | 145 | 7.8 |
| 170 | 225 | 75 | 81 | 95 | M14×70 | 18 | 712 | 60.6 | 215 | 230 | 10.0 |
| 180 | 235 | 75 | 81 | 95 | M14×70 | 18 | 712 | 64.1 | 203 | 230 | 10.6 |
| 190 | 250 | 88 | 94 | 108 | M14×75 | 20 | 792 | 75.2 | 178 | 230 | 14.3 |
| 200 | 260 | 88 | 94 | 108 | M14×75 | 24 | 950 | 95.0 | 203 | 230 | 15.0 |
| 210 | 275 | 98 | 104 | 120 | एम16×90 | 18 | 970 | 102.0 | 187 | 355 | 17.5 |
| 220 | 285 | 98 | 104 | 120 | एम16×90 | 18 | 990 | 109.0 | 183 | 355 | 19.8 |
| 240 | 305 | 98 | 104 | 120 | एम16×90 | 24 | 1318 | 158.0 | 222 | 355 | 21.4 |
| 250 | 315 | 98 | 104 | 120 | एम16×90 | 24 | 1340 | 167.5 | 215 | 355 | 22.0 |
| 260 | 325 | 98 | 104 | 120 | एम16×90 | 25 | 1370 | 178.0 | 215 | 355 | 23.0 |
| 280 | 355 | 120 | 126 | 144 | M18×110 | 24 | 1590 | 222.5 | 188 | 485 | 35.2 |
| 300 | 375 | 120 | 126 | 144 | M18×110 | 25 | 1650 | 248.0 | 183 | 485 | 37.4 |
| 320 | 405 | 135 | 142 | 162 | M20×120 | 25 | 2140 | 344.0 | 192 | 690 | 51.3 |
| 340 | 425 | 135 | 142 | 162 | M20×120 | 25 | 2140 | 365.0 | 181 | 690 | 54.1 |
| 360 | 455 | 158 | 165 | 187 | M22×140 | 25 | 2670 | 480.0 | 176 | 930 | 74.4 |
| 380 | 475 | 158 | 165 | 187 | M22×140 | 25 | 2670 | 508.0 | 166 | 930 | 79.0 |
| 400 | 495 | 158 | 165 | 187 | M22×140 | 25 | 2670 | 535.0 | 158 | 930 | 82.8 |
| 420 | 515 | 158 | 165 | 187 | M22×140 | 30 | 3200 | 673.0 | 181 | 930 | 86.5 |
| 450 | 555 | 172 | 180 | 204 | M24×150 | 30 | 3700 | 832.5 | 175 | 1200 | 112.0 |
| 480 | 585 | 172 | 180 | 204 | M24×150 | 32 | 3950 | 948.0 | 175 | 1200 | 119.0 |
| 500 | 605 | 172 | 180 | 204 | M24×150 | 32 | 3950 | 988.0 | 168 | 1200 | 123.0 |
| 530 | 640 | 190 | 200 | 227 | M27×160 | 30 | 4320 | 1145.0 | 157 | 1600 | 151.0 |
| 560 | 670 | 190 | 200 | 227 | M27×160 | 30 | 4320 | 1210.0 | 148 | 1600 | 160.0 |
| 600 | 710 | 190 | 200 | 227 | M27×160 | 32 | 4610 | 1380.0 | 147 | 1600 | 170.0 |
सुरक्षा सावधानियां और पुनः उपयोग
1यदि इस उत्पाद का उपयोग उठाने वाली मशीनों पर किया जाता है या मशीनों पर लोड किया जाता है, तो सुरक्षा सुनिश्चित करने के लिए सुरक्षा उपकरण सेट किए जाने चाहिए।
2लोड के तहत बोल्ट ढीले करना बिलकुल मना है।
पुनः उपयोग के दौरान, लॉकिंग असेंबली का उपयोग केवल यह पुष्टि करने के बाद किया जा सकता है कि कोई गंदगी, जंग और क्षति नहीं है। ग्रेड 12 है।9
