उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: एफएनडी सीरीज
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्र शिपिंग द्वारा कार्टन
प्रसव के समय: 5-10 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नाम: |

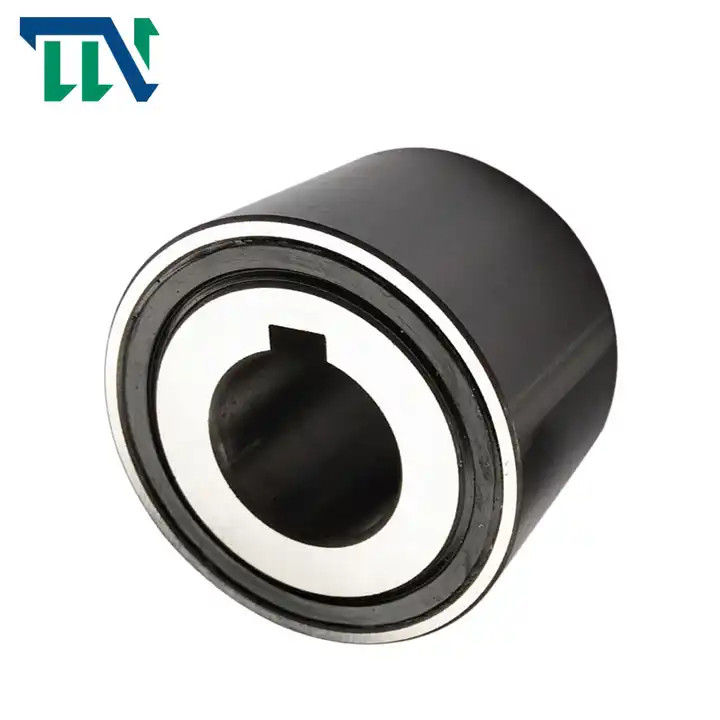

एफएनडी प्रकार फ्रीव्हील एक तरफा क्लच |
सामग्री: |
जीसीआर 15 असर स्टील |
प्रकार: |
वन वे बियरिंग्स |
थिकनेस (मिमी): |
34 |
टोक़ (एनएम): |
176-543 |
वजन (किग्रा): |
0.24-0.73 |
बोर का आकार (मिमी): |
15-45 |
वारंटी: |
12 महीने |
नाम: |
एफएनडी प्रकार फ्रीव्हील एक तरफा क्लच |
सामग्री: |
जीसीआर 15 असर स्टील |
प्रकार: |
वन वे बियरिंग्स |
थिकनेस (मिमी): |
34 |
टोक़ (एनएम): |
176-543 |
वजन (किग्रा): |
0.24-0.73 |
बोर का आकार (मिमी): |
15-45 |
वारंटी: |
12 महीने |
विशेषताएं
चौड़ाई:34 मिमी
कार्य तापमानः अधिकतम 100°C
आपके संदर्भ के लिए विभिन्न आकार
डेटा

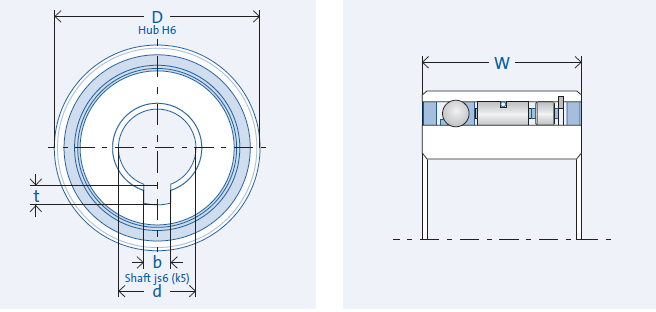

चित्रण किंवदंती
d=आंतरिक व्यास D=बाहरी व्यास W = चौड़ाई T = टोक़ n = घूर्णन गति
C = भार क्षमताb = कुंजी मार्ग चौड़ाई t = कुंजी मार्ग गहराई
| पदनाम | d | D | W | टनोम | nmax | Cdyn. | Cstat. | वजन | b | t | आइटम संख्या |
| [मिमी] | [मिमी] | [मिमी] | [Nm] | [आरपीएम] | [N] | [N] | [किलो] | [मिमी] | [मिमी] | ||
| एफएनडी 437 एम | 15 | 41 | 34 | 176 | 1,700 | 8,962 | 8,661 | 0.24 | 5 | 2.3 | 300737 |
| FND 437 Z | 15 | 41 | 34 | 161 | 1,700 | 8,962 | 8,661 | 0.24 | 5 | 2.3 | 300738 |
| एफएनडी 442 एम | 20 | 46 | 34 | 223 | 1,500 | 10,247 | 10,708 | 0.28 | 6 | 2.8 | 300743 |
| FND 442 Z | 20 | 46 | 34 | 208 | 1,500 | 10,247 | 10,708 | 0.28 | 6 | 2.8 | 300744 |
| एफएनडी 453 एम | 25 | 58 | 34 | 343 | 1,200 | 11,417 | 13,577 | 0.46 | 8 | 3.3 | 300751 |
| FND 453 Z | 25 | 58 | 34 | 314 | 1,200 | 11,417 | 13,577 | 0.46 | 8 | 3.3 | 300752 |
| एफएनडी 459 एम | 30 | 64 | 34 | 411 | 1,100 | 12,691 | 16,320 | 0.55 | 8 | 3.3 | 300758 |
| FND 459 Z | 30 | 64 | 34 | 381 | 1,100 | 12,691 | 16,320 | 0.55 | 8 | 3.3 | 300760 |
| एफएनडी 463 एम | 35 | 68 | 34 | 462 | 1,100 | 13,070 | 17,063 | 0.6 | 10 | 3.3 | 306528 |
| FND 463 Z | 35 | 68 | 34 | 428 | 1,100 | 13,070 | 17,063 | 0.6 | 10 | 3.3 | 306529 |
| एफएनडी 470 एम | 40 | 75 | 34 | 550 | 1,000 | 14,050 | 19,840 | 0.69 | 12 | 3.3 | 300765 |
| FND 470 Z | 40 | 75 | 34 | 509 | 1,000 | 14,050 | 19,840 | 0.69 | 12 | 3.3 | 300766 |
| एफएनडी 473 एम | 45 | 78 | 34 | 588 | 1,000 | 14,128 | 19,896 | 0.73 | 14 | 3.8 | 306532 |
| FND 473 Z | 45 | 78 | 34 | 543 | 1,000 | 14,128 | 19,896 | 0.73 | 14 | 3.8 | 306533 |
स्नेहन
परिचालन जीवनकाल के दौरान तेल स्नेहन
स्थापना
स्थापना सहिष्णुता
शाफ्ट js6 (k5); हब H6
संभोग भाग
संभोग भागों को कठोर करने और पीसने की आवश्यकता नहीं है।प्रेस को फिट करने से पहले फ्रीव्हील क्लच के आस-पास के युग्मन भागों और फ्रीव्हील क्लच के छल्ले को अच्छी तरह से साफ करें (ग्रिट मुक्त).
असर
फ्रीव्हील क्लच में गोलाकार और रोलर लेयरिंग शामिल हैं। अतिरिक्त बाहरी लेयरिंग समर्थन की आवश्यकता नहीं है।
प्रेस फिट दबाव
प्रेस फिट दबाव गेंदों पर लागू नहीं किया जाना चाहिए।
क्लैंपिंग दिशा
आंतरिक अंगूठी पर तीर आंतरिक अंगूठी की क्लैंपिंग दिशा को दर्शाता है।

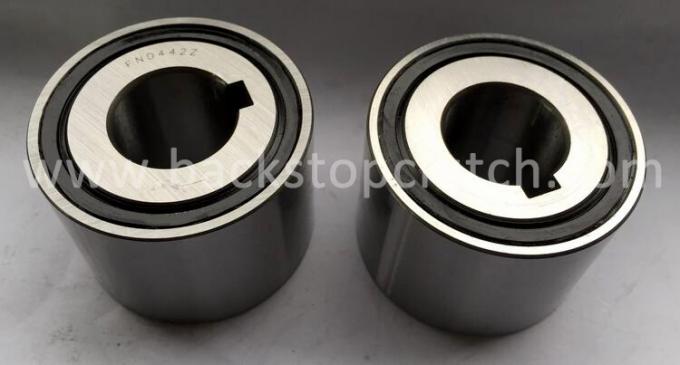

पूर्ण फ्रीव्हील क्लच यूनिट FND
घटक
फ्रीवीक क्लच सम्मिलन तत्वः FE400Z ((टेन्शन स्प्रिंग)
रेसवेः लेयरिंग स्टील, कठोर और पीस
+गोलाबारः एकीकृत
रोलर असरः RL400
विशेषताएं
चौड़ाईः 34 मिमी
ऑपरेटिंग तापमानः अधिकतम 100°C
स्नेहन: परिचालन जीवनकाल के दौरान तेल स्नेहन
स्थापना
स्थापना सहिष्णुताः शाफ्ट js6 (k5); नाब H6
संभोग भागः संभोग भागों को कठोर और पीसने की आवश्यकता नहीं है।प्रेस को फिट करने से पहले फ्रीव्हील क्लच के आस-पास के युग्मन भागों और फ्रीव्हील क्लच के छल्ले को अच्छी तरह से साफ करें (ग्रिट मुक्त).
असरः फ्रीव्हील क्लच में गेंद और रोलर असर शामिल हैं। अतिरिक्त बाहरी असर समर्थन की आवश्यकता नहीं है।
प्रेस फिट दबावः प्रेस फिट दबाव गेंदों पर लागू नहीं किया जाना चाहिए।
क्लैंपिंग दिशाः आंतरिक अंगूठी पर तीर आंतरिक अंगूठी की क्लैंपिंग दिशा को दर्शाता है।
प्रश्न: हम आपकी कंपनी क्यों चुनते हैं?
एकः गुणवत्ता एक उद्यम की आत्मा है। हम आपको अच्छी गुणवत्ता के साथ एक तरह से क्लच भी अच्छी कीमत के साथ प्रदान कर सकते हैं।
प्रश्न: डिलीवरी का समय क्या है?
एकः छोटे गुणवत्ता या samll आकार के क्लच के लिए, हम अग्रिम प्राप्त करने पर वितरित कर सकते हैं।
बड़ी मात्रा या बड़े आकार के लिए, हमें 10-15 कार्य दिवसों का उत्पादन करना पड़ता है।
प्रश्न: क्या आप क्लच के नमूने की आपूर्ति कर सकते हैं?
बेशक! हम गुणवत्ता की जांच के लिए आपके साथ एक नमूना प्रदान कर सकते हैं।
प्रश्न: क्लचों की वारंटी अवधि क्या है?
एक वर्ष की गारंटी।
