उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: एफएक्सएम श्रृंखला
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 5-10 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नाम: |
एफएक्सएम कैम क्लच स्प्रैग बैकस्टॉप असर वन वे क्लच |
सामग्री: |
जीसीआर 15 असर स्टील |
प्रकार: |
एक तरह से बीयरिंग |
टॉर्क (Nm）: |
110-320 |
वजन (किग्रा): |
0.8-440 |
बोर आकार (मिमी): |
30-130 |
नाम: |
एफएक्सएम कैम क्लच स्प्रैग बैकस्टॉप असर वन वे क्लच |
सामग्री: |
जीसीआर 15 असर स्टील |
प्रकार: |
एक तरह से बीयरिंग |
टॉर्क (Nm）: |
110-320 |
वजन (किग्रा): |
0.8-440 |
बोर आकार (मिमी): |
30-130 |

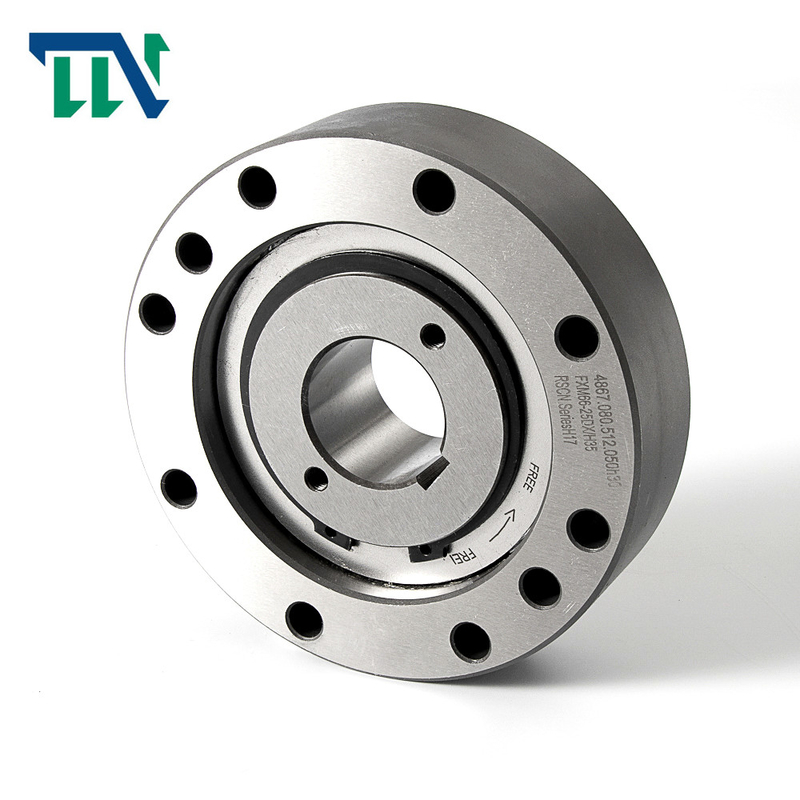

एफएक्सएम कैम क्लच स्प्रैग बैकस्टॉप असर वन वे क्लच
उत्पादन परिचय
इंटीग्रेटेड फ़्रीव्हील्स एफएक्सएम स्प्रैग लिफ्ट-ऑफ एक्स से लैस हैं। स्प्रैग लिफ्ट-ऑफ एक्स का उपयोग बैकस्टॉप और ओवररनिंग क्लच के लिए किया जाता है, बशर्ते कि फ्रीव्हीलिंग ऑपरेशन में आंतरिक रिंग उच्च गति से घूम रही हो और ओवररनिंग क्लच प्रदान कर रही हो जिससे ड्राइविंग ऑपरेशन किया जाता है। कम गति पर।फ़्रीव्हीलिंग ऑपरेशन में, केन्द्रापसारक बल FC स्प्रैग को बाहरी ट्रैक से ऊपर उठाने का कारण बनता है।इस ऑपरेटिंग स्थिति में, फ्रीव्हील बिना पहनने के काम करता है, यानी असीमित सेवा जीवन के साथ।
चित्र 58-2 फ़्रीव्हीलिंग ऑपरेशन में स्प्रैग लिफ्टऑफ़ X के साथ एक फ़्रीव्हील दिखाता है।स्प्रैग्स, जो आंतरिक रिंग से जुड़े एक पिंजरे में समर्थित होते हैं, आंतरिक रिंग के साथ घूमते हैं।अपकेंद्री बल FC जो स्प्रैग के गुरुत्वाकर्षण S के केंद्र में लगाया जाता है, स्प्रैग को वामावर्त घुमाता है और पिंजरे के सपोर्ट रिंग के खिलाफ टिकी हुई है।इसके परिणामस्वरूप स्प्रैग और बाहरी ट्रैक के बीच का अंतर हो जाता है;फ्रीव्हील बिना संपर्क के काम करता है।यदि आंतरिक रिंग की गति इस हद तक कम हो जाती है कि स्प्रैग पर केन्द्रापसारक बल का प्रभाव स्प्रिंग बल FF से कम होता है, तो स्प्रैग फिर से बाहरी रिंग पर टिक जाता है और फ्रीव्हील लॉक होने के लिए तैयार हो जाता है (आकृति 58-3) )यदि ओवररनिंग क्लच के रूप में उपयोग किया जाता है, तो ड्राइविंग गति लिफ्ट-ऑफ गति के 40% से अधिक नहीं होनी चाहिए
| वस्तु | एफएक्सएम सीरीज |
| सामग्री | जीसीआर15 |
| बोर दीया। | 20-320 मिमी |
| बाहरी दीया। | 85-630 मिमी |
| चौड़ाई | 25-220 मिमी |
| टोक़ क्षमता | 110-20500 एनएम |
| वज़न | 0.8-440 किग्रा |
| पैकेट | गत्ते का डिब्बा बॉक्स, लकड़ी के बक्से या अपनी आवश्यकताओं के रूप में |
इंटीग्रेटेड फ़्रीव्हील्स FXM स्प्रैग फ्री-व्हील हैं, बिना असर वाले और स्प्रैग के साथ
उत्थापन एक्स.
जब आंतरिक रिंग तेज गति से घूमती है तो स्प्रैग लिफ्ट-ऑफ एक्स पहनने से मुक्त फ्रीव्हीलिंग ऑपरेशन सुनिश्चित करता है।
फ़्रीव्हील्स FXM का उपयोग इस प्रकार किया जाता है:
1. बैकस्टॉप
2. ओवररनिंग क्लच
उच्च गति वाले फ्रीव्हीलिंग ऑपरेशन वाले अनुप्रयोगों के लिए और जब निम्न के साथ ओवररनिंग क्लच के रूप में उपयोग किया जाता है
गति ड्राइविंग ऑपरेशन।
888,000 एनएम . तक नाममात्र का टॉर्क
460 मिमी तक के बोर।कई मानक बोर उपलब्ध हैं।
| फ्रीव्हील आकार | एनओमिनल टॉर्क(एनएम) | मौजूदा रन आउट TIR . पर नाममात्र का टॉर्क(एनएम) | आंतरिक रिंग गति न्यूनतम-1 . पर स्प्रैग लिफ्ट-ऑफ | मैक्स।रफ़्तार | ||||||||||||||||||
| मैं | 0 | ए | मैं | 0,1 | ए | मैं | 0,2 | ए | मैं | 0,3 | ए | मैं | 0,4 | ए | मैं | 0,5 | ए | अंदर की वृत्तओवररन मिन-1 | बाहरी रिंग ड्राइव मिनट-1 | |||
| एफएक्सएम | 31- 17 | 110 | 110 | 105 | 100 | 890 | 5 000 | 356 | ||||||||||||||
| एफएक्सएम | 38-17 | 180 | 170 | 160 | 150 | 860 | 5 000 | 344 | ||||||||||||||
| एफएक्सएम | 46-25 | 460 | 450 | 440 | 430 | 820 | 5 000 | 328 | ||||||||||||||
| एफएक्सएम | 51 - 25 | 560 | 550 | 540 | 530 | 750 | 5 000 | 300 | ||||||||||||||
| एफएक्सएम | 56 - 25 | 660 | 650 | 640 | 630 | 730 | 5 000 | 292 | ||||||||||||||
| एफएक्सएम | 61 - 19 | 520 | 500 | 480 | 460 | 750 | 5 000 | 300 | ||||||||||||||
| एफएक्सएम | 66 - 25 | 950 | 930 | 910 | 890 | 700 | 5 000 | 280 | ||||||||||||||
| एफएक्सएम | 76 - 25 | 1 200 | 1 170 | 1 140 | 1 110 | 670 | 5 000 | 268 | ||||||||||||||
| एफएक्सएम | 86 - 25 | 1 600 | 1 550 | 1 500 | 1 450 | 630 | 5 000 | 252 | ||||||||||||||
| एफएक्सएम | 101 -25 | 2 100 | 2 050 | 2 000 | 1 950 | 610 | 5 000 | 244 | ||||||||||||||
| एफएक्सएम | 85 -40 | 2 500 | 2400 | 2 300 | 2 300 | 2 200 | 1 850 | 430 | 6 000 | 172 | ||||||||||||
| एफएक्सएम | 100 -40 | 3 700 | 3 600 | 3 400 | 3 400 | 2 900 | 2 400 | 400 | 4 500 | 160 | ||||||||||||
| एफएक्सएम | 120 -50 | 7 700 | 7 600 | 7 500 | 6 100 | 5 100 | 4 200 | 320 | 4 000 | 128 | ||||||||||||
| एफएक्सएम | 140 -50 | 10 100 | 10 000 | 9 800 | 8 400 | 7 000 | 5 800 | 320 | 3 000 | 128 | ||||||||||||
| एफएक्सएम | 170 -63 | 20 500 | 20 500 | 19 500 | 15 500 | 13 000 | 12 000 | 250 | 2 700 | 100 | ||||||||||||
| एफएक्सएम | 200 -63 | 31 000 | 27500 | 22 000 | 18 000 | 15 500 | 14 000 | 240 | 2 100 | 96 | ||||||||||||
| टाइप | ऊबा हुआ | ए | बी | डी | इ | एफ | जी | जे | ली | पी | टी | यू | वी | वू | जेड** | वज़न | ||||||
| मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | किलोग्राम | |||
| एफएक्सएम 31 -17 | 20* | 20* | 17 | 25 | 85 | 41 | 55 | एम6 | 31 | 24 | 1,0 | 70 | 15 | 6 | 21 | 6 | 0,8 | |||||
| एफएक्सएम 38 -17 | 25* | 25* | 17 | 25 | 90 | 48 | 62 | एम6 | 38 | 24 | 1,0 | 75 | 15 | 6 | 21 | 6 | 0,9 | |||||
| एफएक्सएम 46 -25 | 25 | 30 | 25 | 35 | 95 | 56 | 70 | एम6 | 46 | 35 | 1,0 | 82 | 15 | 6 | 21 | 6 | 1,3 | |||||
| एफएक्सएम 51 -25 | 25 | 30 | 35 | 36 | 25 | 35 | 105 | 62 | 75 | एम6 | 51 | 35 | 1,0 | 90 | 15 | 6 | 21 | 6 | 1,7 | |||
| एफएक्सएम 56 -25 | 35 | 40 | 25 | 35 | 110 | 66 | 80 | एम6 | 56 | 35 | 1,0 | 96 | 15 | 6 | 21 | 8 | 1,8 | |||||
| एफएक्सएम 61 -19 | 30 | 35 | 40 | 45* | 19 | 27 | 120 | 74 | 85 | एम8 | 61 | 25 | 1,0 | 105 | 15 | 6 | 21 | 6 | 1,8 | |||
| एफएक्सएम 66 -25 | 35 | 40 | 45 | 48* | 25 | 35 | 132 | 82 | 90 | एम8 | 66 | 35 | 1,0 | 115 | 15 | 8 | 23 | 8 | 2,8 | |||
| एफएक्सएम 76 -25 | 45 | 55 | 60* | 25 | 35 | 140 | 92 | 100 | एम8 | 76 | 35 | 1,0 | 125 | 15 | 8 | 23 | 8 | 3,1 | ||||
| एफएक्सएम 86 -25 | 40 | 45 | 50 | 60 | 65 | 70* | 25 | 40 | 150 | 102 | 110 | एम8 | 86 | 40 | 1,0 | 132 | 15 | 8 | 23 | 8 | 4,2 | |
| एफएक्सएम 101 -25 | 55 | 70 | 80* | 25 | 50 | 175 | 117 | 125 | एम10 | 101 | 50 | 1,0 | 155 | 20 | 8 | 28 | 8 | 6,9 | ||||
| एफएक्सएम 85 -40 | 45 | 50 | 60 | 65 | 65 | 40 | 50 | 175 | 102 | 125 | एम10 | 85 | 60 | 1,0 | 155 | 20 | 8 | 28 | 8 | 7,4 | ||
| एफएक्सएम 100 -40 | 45 | 50 | 55 | 60 | 70 | 75 | 80* | 40 | 50 | 190 | 130 | 140 | एम10 | 100 | 60 | 1,5 | 165 | 25 | 10 | 35 | 12 | 8,8 |
| एफएक्सएम 120 -50 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 50 | 60 | 210 | 150 | 160 | एम10 | 120 | 70 | 1,5 | 185 | 25 | 10 | 35 | 12 | 12,7 |
| एफएक्सएम 140 -50 | 65 | 90 | 100 | 110 | 110 | 50 | 70 | 245 | 170 | 180 | एम12 | 140 | 70 | 2,0 | 218 | 25 | 12 | 35 | 12 | 19,8 | ||
| एफएक्सएम 170 -63 | 70 | 85 | 90 | 100 | 120 | 130 | 63 | 80 | 290 | 200 | 210 | एम16 | 170 | 80 | 2,0 | 258 | 28 | 12 | 38 | 12 | 33,0 | |
| एफएक्सएम 200 -63 | 130 | 155 | 63 | 80 | 310 | 230 | 240 | एम16 | 200 | 80 | 2,0 | 278 | 32 | 12 | 42 | 12 | 32,0 | |||||
| एफएक्सएम 240 - 63 | 185 | 63 | 80 | 400 | 280 | 310 | एम20 | 240 | 90 | 2,0 | 360 | 48 | 15 | 60 | 12 | 60,0 | ||||||
| एफएक्सएम 240 - 96 | 185 | 96 | 125 | 420 | 280 | 310 | एम24 | 240 | 120 | 2,0 | 370 | 48 | 18 | 60 | 16 | 95,0 | ||||||
| एफएक्सएम 260 - 63 | 205 | 63 | 80 | 430 | 300 | 330 | एम20 | 260 | 105 | 2,0 | 380 | 48 | 18 | 60 | 16 | 75,0 | ||||||
| एफएक्सएम 290 - 70 | 230 | 70 | 80 | 460 | 330 | 360 | एम20 | 290 | 105 | 2,0 | 410 | 48 | 18 | 60 | 16 | 90,0 | ||||||
| एफएक्सएम 290 - 96 | 230 | 96 | 110 | 460 | 330 | 360 | एम20 | 290 | 120 | 2,0 | 410 | 48 | 18 | 60 | 16 | 91,0 | ||||||
| एफएक्सएम 310 - 70 | 240 | 70 | 125 | 497 | 360 | 380 | एम20 | 310 | 110 | 3,0 | 450 | 48 | 18 | 60 | 24 | 135,0 | ||||||
| एफएक्सएम 310 - 96 | 240 | 96 | 125 | 497 | 360 | 380 | एम20 | 310 | 120 | 3,0 | 450 | 48 | 18 | 60 | 24 | 145,0 | ||||||
| एफएक्सएम 320 - 70 | 250 | 70 | 80 | 490 | 360 | 390 | एम24 | 320 | 105 | 3,0 | 440 | 55 | 20 | 68 | 16 | 105,0 | ||||||
| एफएक्सएम 360 - 100 | 280 | 100 | 120 | 540 | 400 | 430 | एम24 | 360 | 125 | 3,0 | 500 | 55 | 20 | 68 | 24 | 170,0 | ||||||
| एफएक्सएम 410 - 100 | 320 | 100 | 120 | 630 | 460 | 480 | एम24 | 410 | 125 | 3,0 | 560 | 55 | 20 | 68 | 24 | 245,0 | ||||||
| एफएक्सएम 2410 - 100 | 320 | 200 | 220 | 630 | 460 | 480 | एम 30 | 410 | 220 | 3,0 | 560 | 55 | 20 | 68 | 24 |
440,0 |
||||||
