उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: सीकेजेड-बी सीरीज
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 5-10 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नाम: |
बाल्टी लिफ्ट के लिए सीकेजेड-बी वन डायरेक्शन क्लच |
सामग्री: |
जीसीआर 15 असर स्टील |
टाइप: |
एक तरह से बीयरिंग |
मोटाई (मिमी): |
106-190 |
टॉर्क (Nm）: |
404-1830 |
वजन (किग्रा): |
3.98-11.42 |
बोर आकार (मिमी): |
110-180 |
गारंटी: |
12 महीने |
नाम: |
बाल्टी लिफ्ट के लिए सीकेजेड-बी वन डायरेक्शन क्लच |
सामग्री: |
जीसीआर 15 असर स्टील |
टाइप: |
एक तरह से बीयरिंग |
मोटाई (मिमी): |
106-190 |
टॉर्क (Nm）: |
404-1830 |
वजन (किग्रा): |
3.98-11.42 |
बोर आकार (मिमी): |
110-180 |
गारंटी: |
12 महीने |

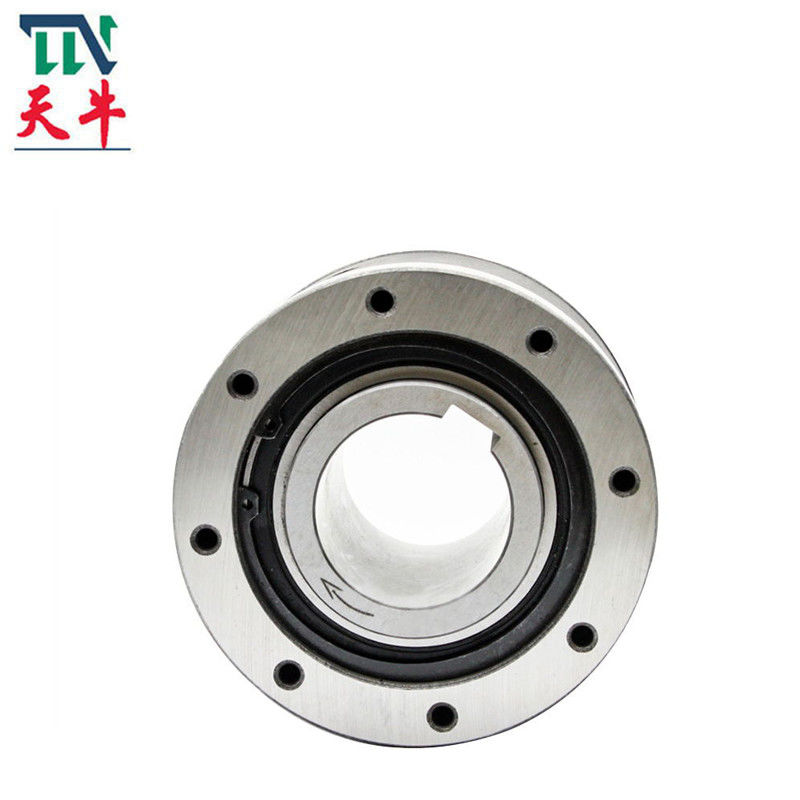

बाल्टी लिफ्ट के लिए सीकेजेड-बी वन डायरेक्शन क्लच
उत्पादन परिचय
सीके-बी सीरीज एक वेज टाइप वन-वे क्लच है जिसमें बिना असर वाले बाहरी रिंग के दोनों सिरों पर मुख्य खांचे होते हैं।रेडियल आयाम मानक असर आयामों के समान हैं।जब उपयोग किया जाता है, तो इसे अक्षीय और रेडियल भार का सामना करने के लिए बीयरिंगों के साथ स्थापित करने की आवश्यकता होती है।कारखाने में तेल डाला गया है।
मानक स्थापना विधि यह है कि CK-B मॉडल असर के साथ-साथ समाक्षीय रूप से होता है, और समान सहिष्णुता आवश्यकताओं की आवश्यकता होती है।आंतरिक रिंग और शाफ्ट चाबियों द्वारा जुड़े हुए हैं।बाहरी रिंग में h7 की आयामी सहिष्णुता होती है और H7 की सहिष्णुता के साथ मशीन की दीवार से मेल खाती है।बाहरी रिंग के दोनों किनारों पर एंड फेस कीज़ का उपयोग बाहरी रिंग को ठीक करने के लिए और मशीन की दीवार को टॉर्क संचारित करने के लिए किया जाता है।
इस श्रृंखला का उपयोग अक्सर पैकेजिंग, प्रिंटिंग, भोजन, चिकित्सा, कपड़ा, रसायन और अन्य मशीनरी और उपकरण में किया जाता है
1.सीकेजेड-बीसीरीज कैम क्लच को दोनों सिरों पर शील्ड बियरिंग्स द्वारा परिरक्षित किया जाता है, एक विशेष ग्रीस के साथ पैक किया जाता है, और उपयोग के लिए तैयार होता है।कोई अतिरिक्त स्नेहक की आवश्यकता नहीं है।
2. पुली, गियर या स्प्रोकेट को क्लच से जोड़ने के लिए, बाहरी दौड़ की आंतरिक सतह के साथ हब (आईएसओआर773 की एफ7 सहिष्णुता के साथ) डालें और बोल्ट (उच्च तनाव) को क्लच एंड पर टैप किए गए छेद में पेंच करें।
3. अनुशंसित शाफ्ट सहिष्णुता नीचे बाईं ओर तालिका में दिखाए गए हैं।
4. बाहरी थ्रस्ट लोड को अन्य उपकरणों द्वारा समर्थित किया जाना चाहिए, न कि कैम क्लच द्वारा।
5. क्लच को शाफ्ट तक सुरक्षित करने के लिए केवल समानांतर कुंजी का उपयोग करें।एक पतली कुंजी का प्रयोग न करें।
6. शाफ्ट पर क्लच लगाते समय, आंतरिक दौड़ पर दबाव डालें लेकिन बाहरी दौड़ पर कभी नहीं।
7. परिवेश का तापमान रेंज 5° से 40°C है।
8. उपयोग की जाने वाली कुंजी ISOR773 के अनुसार होनी चाहिए।(डीआईएन 6885.1)
| टाइप | नाममात्र टोक़ [एन।एम] |
ओवररनिंग लिमिटेड स्पीड [आर/मिनट] |
कंटूर में आयाम [मिमी] | वज़न [किलोग्राम] |
|||||||||||
| बाहरी दौड़ का आकार | आंतरिक दौड़ का आकार | ||||||||||||||
| भीतरी जाति |
आउटर जाति |
डी [h7] | D1[H7] | बी | एफ | एनएम | इ | एच | घ [H7] | सी | अरब×तमिलनाडु | इ | |||
| सीकेजेड-बी25110 | 404 | 700 | 300 | 110 | 80 | 68 | 95 | 6-एम8 | 15 | 20 | 25 | 70 | 10×3.3 | 4.5 | 3.98 |
| सीकेजेड-बी35130 | 825 | 560 | 250 | 130 | 90 | 85 | 100 | 6-एम10 | 15 | 25 | 35 | 87 | 10×3.3 | 4.5 | 7.01 |
| सीकेजेड-बी45150 | 1464 | 490 | 200 | 150 | 110 | 90 | 130 | 6-एम10 | 20 | 25 | 45 | 92 | 14×3.8 | 4.5 | 9.69 |
| सीकेजेड-बी50165 | 1830 | 420 | 150 | 165 | 120 | 92 | 145 | 6-एम12 | 20 | 25 | 50 | 97 | 14×3.8 | 5 | 12.36 |
| सीकेजेड-बी50180 | 2990 | 420 | 150 | 180 | 125 | 106 | 160 | 6-एम12 | 20 | 25 | 50 | 108 | 16×3.8 | 5 | 16.51 |
| सीकेजेड-बी60200 | 3494 | 350 | 120 | 200 | 150 | 115 | 180 | 6-एम12 | 25 | 25 | 60 | 117 | 20×4.9 | 6 | 22.02 |
| सीकेजेड-बी70240 | 4920 | 350 | 120 | 240 | 170 | 122 | 210 | 6-एम14 | 25 | 30 | 70 | 124 | 22×5.4 | 6 | 34.65 |
| सीकेजेड-बी75260 | 5760 | 280 | 100 | 260 | 200 | 130 | 230 | 6-एम18 | 25 | 35 | 75 | 138 | 22×5.4 | 8 | 42.38 |
| सीकेजेड-बी80300 | 7500 | 280 | 100 | 300 | 230 | 136 | 265 | 6-एम18 | 25 | 35 | 80 | 138 | 22×5.4 | 8 | 57.17 |
| सीकेजेड-बी25100 | 400 | 750 | 350 | 100 | 75 | 80 | 88 | 6-एम8 | 10 | 16 | 25 | 82 | 8×3.3 | 4.5 | 2.62 |
| सीकेजेड-बी28105 | 400 | 700 | 300 | 105 | 80 | 68 | 95 | 6-एम8 | 15 | 16 | 28 | 70 | 10×3.3 | 4.5 | 2.75 |
| सीकेजेड-बी3090 | 350 | 800 | 380 | 90 | 62 | 49 | 75 | 6-एम6 | 10 | 15 | 30 | 50 | 8×2.0 | 4 | 4.86 |
| सीकेजेड-बी3290 | 380 | 800 | 380 | 90 | 65 | 60 | 80 | 8-एम6 | 10 | 16 | 32 | 60 | 10×3.7 | 4 | 4.32 |
| सीकेजेड-बी30110 | 404 | 700 | 300 | 110 | 80 | 68 | 95 | 6-एम8 | 15 | 16 | 30 | 70 | 10×3.3 | 4.5 | 3.91 |
| सीकेजेड-बी32125 | 1021 | 560 | 250 | 125 | 95 | 90 | 110 | 8-एम8 | 15 | 12 | 32 | 92 | 10×3.3 | 4.5 | 6.53 |
| सीकेजेड-बी35115 | 800 | 700 | 300 | 115 | 72 | 78 | 95 | 6-Φ11 | 15 | 35 | 78 | 10×3.3 | 4.5 | 4.63 | |
| सीकेजेड-बी40125 | 800 | 600 | 300 | 125 | 95 | 76 | 110 | 6-एम8 | 15 | 18 | 40 | 80 | 12×3.3 | 4.5 | 5.60 |
| सीकेजेड-बी45190 | 2150 | 380 | 130 | 190 | 130 | 86 | 160 | 4-Φ14 | 20 | 45 | 86 | 14×3.8 | 6 | 17.5 | |
| सीकेजेड-बी55155 | 1735 | 490 | 200 | 155 | 125 | 100 | 140 | 8-एम8 | 20 | 20 | 55 | 102 | 16×4.3 | 5 | 10.96 |
| सीकेजेड-बी55175 | 1800 | 420 | 150 | 175 | 110 | 79 | 155 | 6-एम10 | 20 | 15 | 55 | 87 | 16×4.3 | 5 | 14.92 |
| सीकेजेड-बी60180 | 3100 | 420 | 150 | 180 | 140 | 124 | 158 | 8-एम 10 | 25 | 20 | 60 | 128 | 18×4.4 | 6 | 17.25 |
| सीकेजेड-बी65180 | 3100 | 420 | 150 | 180 | 140 | 122 | 158 | 8-एम 10 | 25 | 20 | 65 | 124 | 18×4.4 | 6 | 16.68 |
| सीकेजेड-बी80160 | 1830 | 420 | 150 | 180 | 130 | 100 | 145 | 6-एम8 | 25 | 20 | 80 | 112 | 22×5.4 | 6 |
11.42 |
