उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: CGS
मॉडल संख्या: एक्सडीएल
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 5-10 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नाम: |

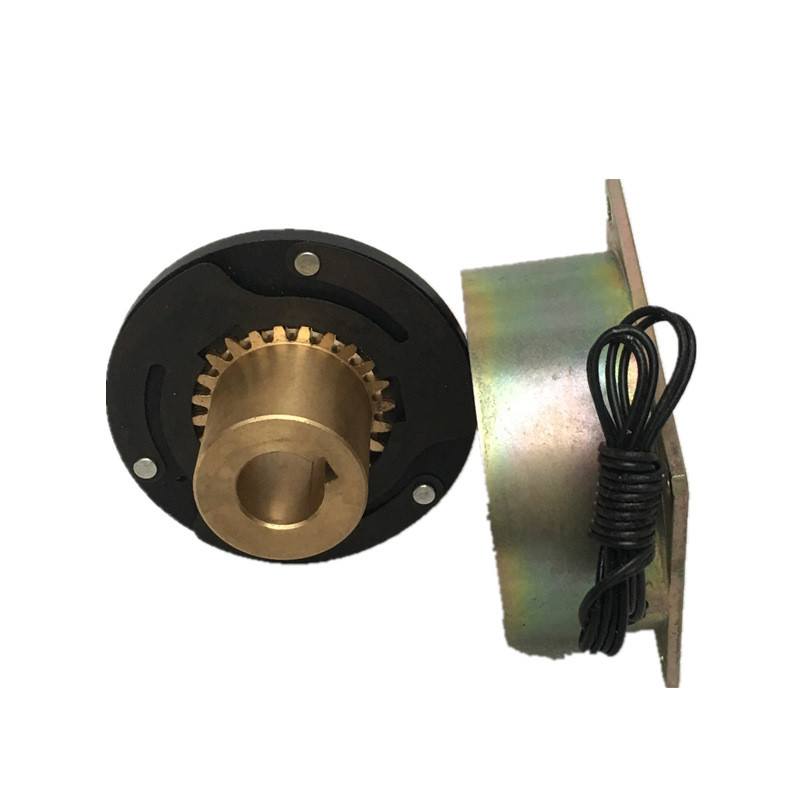

XDL eries औद्योगिक विद्युतचुंबकीय ब्रेक |
भीतरी व्यास: |
27.5-265 मिमी |
बाहरी व्यास: 85-253mm: |
61-460 मिमी |
लंबाई: |
34.5-70.5 मिमी |
गारंटी: |
12 महीने |
अनुकूलित समर्थन: |
OEM, ओडीएम |
वज़न: |
0.57kg-34kg |
नाम: |
XDL eries औद्योगिक विद्युतचुंबकीय ब्रेक |
भीतरी व्यास: |
27.5-265 मिमी |
बाहरी व्यास: 85-253mm: |
61-460 मिमी |
लंबाई: |
34.5-70.5 मिमी |
गारंटी: |
12 महीने |
अनुकूलित समर्थन: |
OEM, ओडीएम |
वज़न: |
0.57kg-34kg |
उत्पाद परिचय
Changzhou Tianniu ट्रांसमिशन 1000 से अधिक प्रकार के क्लच प्रदान कर सकता है और ग्राहकों को चुनने के लिए ब्रेक प्रदान किए जा सकते हैं।उत्पादों की टॉर्क रेंज 0.1 एनएम ~ 2000 एनएम है।इसके अलावा, यह ग्राहकों के लिए अनुकूलित उत्पादों की सेवा भी प्रदान करता है।अपने स्वयं के मानक उत्पादों के विनिर्देशों के अलावा, यह प्रतिस्पर्धी मूल्य भी प्रदान करता है।उपकरण और सामग्री के संदर्भ में, उत्पाद उच्च घर्षण गुणांक और नीचे घर्षण खपत के साथ उच्च ग्रेड गैर पत्थर स्पंज बनाने के लिए सर्वोत्तम पारगम्यता के साथ सामग्री का उपयोग करता है, ताकि उत्पाद के प्रतिक्रिया समय और सेवा जीवन में सुधार हो सके।प्रदर्शन के संदर्भ में, यह मुख्य रूप से प्रमुख है: उच्च गति प्रतिक्रिया, उच्च स्थायित्व, आसान असेंबली और रखरखाव, कोई पहनने का समायोजन, विश्वसनीय कार्रवाई और टोक़ समायोजन।
Dlm10 सीरीज (eke Series) इलेक्ट्रोमैग्नेटिक क्लच का इस्तेमाल मैकेनिकल ट्रांसमिशन सिस्टम में इलेक्ट्रोमैग्नेटिक फोर्स की मदद से किया जाता है
ऑपरेशन ड्राइविंग साइड पार्ट और रोटरी मूवमेंट के ड्रिवेन साइड पार्ट को जोड़ती है या अलग करती है, ताकि पावर और ट्रांसपोर्टेशन का एहसास हो सके
गतिशील संचरण के लिए एक्चुएटर।क्लच का मानक ऑपरेटिंग वोल्टेज 24 वोल्ट डीसी है।सामान्य तौर पर, केवल
स्विच, बटन, संपर्ककर्ता, यात्रा स्विच और अन्य सामान्य विद्युत घटकों से बना एक साधारण सर्किट का उपयोग किया जा सकता है
स्वचालित और रिमोट कंट्रोल का एहसास करना सुविधाजनक है, ताकि गति परिवर्तन, कम्यूटेशन और मैकेनिकल ट्रांसमिशन सिस्टम की स्थिति को पूरा किया जा सके।
और अन्य आवश्यकताएं।
क्लच को ड्राई और वेट वर्किंग सीरीज में बांटा गया है।
Dlm10 - एक वेट वर्किंग सीरीज़ है, dlm10 - G ड्राई वर्किंग सीरीज़ है।गीले काम का पृथक्करण
कॉम्बिनर का उपयोग तेल स्नेहन और शीतलन के अवसरों में किया जाना चाहिए;ड्राई वर्किंग क्लच का उपयोग बिना स्नेहन की स्थिति में किया जाता है, और
ग्रीस और अन्य पदार्थों को घर्षण प्लेट की सतह को दूषित करने से रोका जाना चाहिए।
चंगुल की यह श्रृंखला एक संरचनात्मक रूप है जिसमें चुंबकीय प्रवाह घर्षण प्लेट समूह से नहीं गुजरता है।बिजली की विफलता के बाद अवशिष्ट टोक़ छोटा और गतिशील है
तेजी से संचालन समय, विशेष रूप से कार्रवाई समय की आवश्यकता वाले अवसरों के लिए उपयुक्त।प्रयोग में घर्षण प्लेट घिस जाती है
एक निश्चित सीमा तक, जब टोक़ गिरता है, तो कार्यशील वायु अंतराल मॉडुलन की तालिका 2 में निर्दिष्ट मान को समायोजित करना आवश्यक है।समायोजन विधि है
इस मैनुअल में विस्तृत विवरण।
उत्पाद पैरामीटर
| आकार | रेटेड गतिशील टोक़N.m | स्थिर टोक़ (एनएम) | रेटेड वोल्टेज (डीसी वी) | कुंडल खपत शक्ति (20 डिग्री) डब्ल्यू | अनुमत अधिकतम क्रांति (आर / मिनट) |
| एक्सडीएल1-20 | 1.8 | 2 | 24 | 6 | 3500 |
| XDZ1-20 | 1.8 | 2 | 24 | 6 | 3500 |
| आकार | रेटेड गतिशील टोक़N.m | स्थिर टोक़ (एनएम) | रेटेड वोल्टेज (डीसी वी) | कुंडल खपत शक्ति (20 डिग्री) डब्ल्यू | अनुमत अधिकतम क्रांति (आर / मिनट) |
| एक्सडीएल1-70 | 5.6 | 7 | 24 | 10 | 3500 |
| XDZ1-70 | 5.6 | 7 | 24 | 10 | 3500 |
| आकार | रेटेड गतिशील टोक़N.m | स्थिर टोक़ (एनएम) | रेटेड वोल्टेज (डीसी वी) | कुंडल खपत शक्ति (20 डिग्री) डब्ल्यू | अनुमत अधिकतम क्रांति (आर / मिनट) |
| एक्सडीएल2-5 | 0.45 | 0.5 | 24 | 8 | 3500 |
| XDZ2-5 | 0.45 | 0.5 | 24 | 8 | 3500 |
स्थितियाँ:
1. क्लच स्थापना स्थान की ऊंचाई 2000nm से अधिक नहीं है।
2. परिवेश पर्यावरण का तापमान -5 डिग्री सेल्सियस से +40 डिग्री सेल्सियस के बीच है।
3. माध्यम के आसपास, कोई गैस और प्रवाहकीय धूल नहीं होती है जिसमें गैर-विस्फोट होता है
खतरा उत्तर धातु को खराब नहीं कर सकता और इन्सुलेटर को नुकसान पहुंचा सकता है।
4. क्लच कॉइल का वोल्टेज उतार-चढ़ाव -5 से अधिक नहीं हो सकता है, जो कि रेटेड वोल्टेज के -15 से मौजूद है।
5. घर्षण अस्तर को साफ किया जाना चाहिए और कोई धूल नहीं।
