उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: CGS
मॉडल संख्या: डीसी
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 5-10 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नाम: |

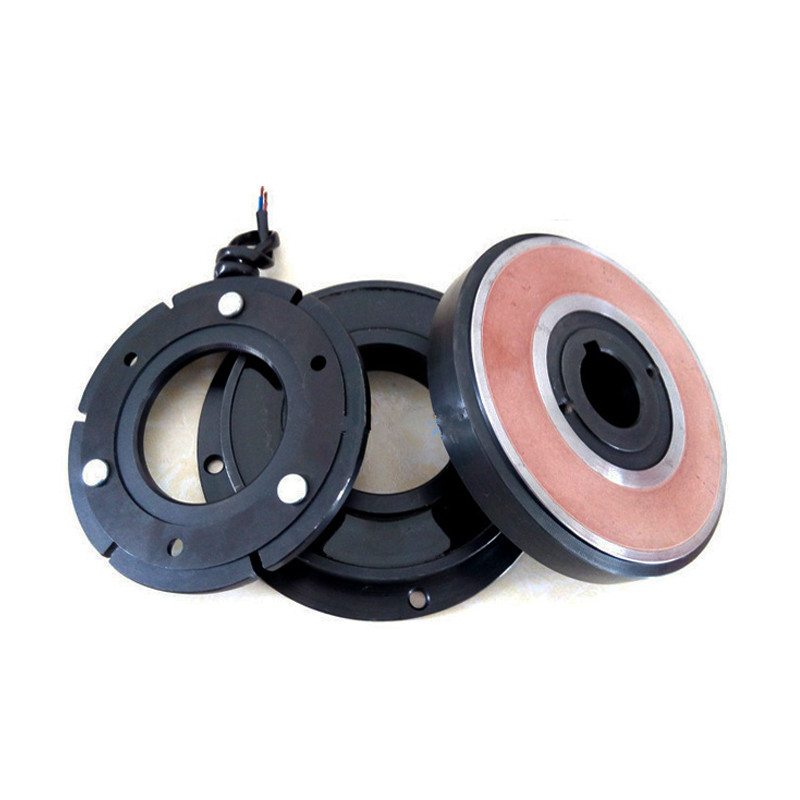

DLD1 eries औद्योगिक विद्युतचुंबकीय ब्रेक |
भीतरी व्यास: |
27.5-265 मिमी |
बाहरी व्यास: 85-253mm: |
61-460 मिमी |
लंबाई: |
34.5-70.5 मिमी |
गारंटी: |
12 महीने |
अनुकूलित समर्थन: |
OEM, ओडीएम |
वज़न: |
0.57kg-34kg |
नाम: |
DLD1 eries औद्योगिक विद्युतचुंबकीय ब्रेक |
भीतरी व्यास: |
27.5-265 मिमी |
बाहरी व्यास: 85-253mm: |
61-460 मिमी |
लंबाई: |
34.5-70.5 मिमी |
गारंटी: |
12 महीने |
अनुकूलित समर्थन: |
OEM, ओडीएम |
वज़न: |
0.57kg-34kg |
उत्पाद परिचय
इलेक्ट्रोमैग्नेटिक क्लच क्लच के युग्मन और पृथक्करण को नियंत्रित करने के लिए कॉइल पर निर्भर करता है।
इलेक्ट्रोमैग्नेटिक क्लच में विभाजित किया जा सकता है: ड्राई मोनोलिथिक इलेक्ट्रोमैग्नेटिक क्लच, ड्राई मल्टी-पीस
इलेक्ट्रोमैग्नेटिक क्लच, वेट मल्टी-पीस इलेक्ट्रोमैग्नेटिक क्लच, मैग्नेटिक पाउडर क्लच, स्लिप
विद्युत चुम्बकीय क्लच और इतने पर।विद्युत चुम्बकीय क्लच के कार्य मोड को विभाजित किया जा सकता है
में: शक्ति संयोजन और शक्ति संयोजन।
यह मुख्य रूप से कुंडल, समायोज्य आर्मेचर, कनेक्शन के साथ जुए से बना है
यह घर्षण प्लेट समूह, तांबे की आस्तीन, वापसी वसंत और पर्ची की अंगूठी से बना है।घर्षण प्लेट समूह में कई बाहरी घर्षण प्लेट और आंतरिक घर्षण प्लेट होते हैं
आंतरिक और बाहरी घर्षण प्लेटों को वैकल्पिक रूप से योक के बाहरी दांतों पर व्यवस्थित किया जाता है।बाहरी शीट की बाहरी परिधि पर छह खुले खांचे
यह जुड़े हुए छह पंजों पर स्वतंत्र रूप से आगे बढ़ सकता है;भीतरी प्लेट की भीतरी परिधि पर आंतरिक दांत जुए के बाहरी दांतों पर स्वतंत्र रूप से घूम सकते हैं।
जब क्लच कॉइल सक्रिय होता है, तो आर्मेचर को योक की ओर आकर्षित करने और उनके बीच प्लेट समूह को संपीड़ित करने के लिए विद्युत चुम्बकीय बल उत्पन्न होता है,
टॉर्क को योक से कपलिंग तक या कपलिंग से योक तक आंतरिक और बाहरी प्लेटों के बीच घर्षण के माध्यम से प्रेषित किया जाता है।
ताकि शक्ति के संचरण का एहसास हो सके।जब क्लच कॉइल को डी-एनर्जेट किया जाता है, तो विद्युत चुम्बकीय बल गायब हो जाता है और रिटर्न स्प्रिंग आर्मेचर को स्प्रिंग देगा
बिजली चालू करने से पहले स्थिति में वापस, घर्षण प्लेट समूह एक प्राकृतिक ढीली स्थिति प्रस्तुत करता है, ताकि टोक़ के संचरण को समाप्त किया जा सके।
उत्पाद पैरामीटर
| आकार | रेटेड डायनेमिल टॉर्कN.m | स्थिर टोक़N.m | रेटेड वोल्टेज डीसी वी | कुंडल खपत शक्ति (20 डिग्री) डब्ल्यू | अनुमत अधिकतम क्रांति (आर / मिनट) |
| डीएलडी1-100 | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-100A | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-100T | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-160A | 1600 | 1760 | 110 | 151 | 1500 |
| DLD1-160AT | 1600 | 1760 | 110 | 151 | 1500 |
| आकार | रेडियल आयाम (मिमी) | अक्षीय आयाम (मिमी) | ||||||
| डी1 | डी2 | डी3 | ली | एल1 | एल2 | एल3 | मैं | |
| डीएलडी1-100 | 420 | 170 | 90 | 212 | 105 | 75 | 0.7 | 0.8 ± 0.1 |
| DLD1-100A | 420 | 170 | 90 | 212 | 105 | 75 | 0.7 | 0.8 ± 0.1 |
| DLD1-100T | 420 | 170 | 60 | 216 | 117 | 58 | 0.7 | 0.8 ± 0.1 |
| DLD1-160A | 480 | 200 | 110 | 259 | 110 | 100 | 0.8 | 1±0.1 |
| DLD1-160AT | 480 | 200 | 100 | 270 | 110 | 110 | 0.8 | 1±0.1 |
बढ़ते उदाहरण:
