उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: CGS ISO9001
मॉडल संख्या: डीएलएमटी
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 5-10 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नाम: |

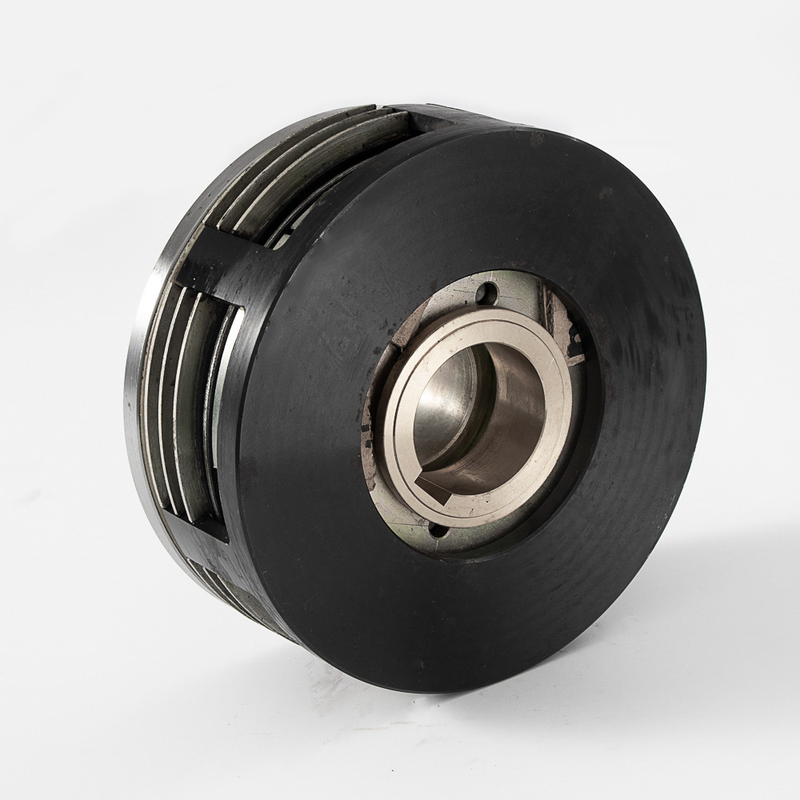

DLMT वेट टाइप मल्टी-डिस्क इलेक्ट्रोमैग्नेटिक क्लच |
भीतरी व्यास: |
27.5-265 मिमी |
बाहरी व्यास: 85-253mm: |
61-460 मिमी |
लंबाई: |
34.5-70.5 मिमी |
गारंटी: |
12 महीने |
अनुकूलित समर्थन: |
OEM, ओडीएम |
वज़न: |
0.57kg-34kg |
नाम: |
DLMT वेट टाइप मल्टी-डिस्क इलेक्ट्रोमैग्नेटिक क्लच |
भीतरी व्यास: |
27.5-265 मिमी |
बाहरी व्यास: 85-253mm: |
61-460 मिमी |
लंबाई: |
34.5-70.5 मिमी |
गारंटी: |
12 महीने |
अनुकूलित समर्थन: |
OEM, ओडीएम |
वज़न: |
0.57kg-34kg |
उत्पाद परिचय
इलेक्ट्रोमैग्नेटिक क्लच एक घर्षण क्लच को संदर्भित करता है जो विद्युत चुम्बकीय बल द्वारा एक दबाव बल उत्पन्न करता है।क्योंकि यह लंबी दूरी के संचालन, छोटे नियंत्रण ऊर्जा, मशीन उपकरण स्वचालन, तेज कार्रवाई, सरल संरचना का एहसास करने में आसान महसूस कर सकता है, इसका व्यापक रूप से उपयोग किया गया है।इलेक्ट्रोमैग्नेटिक क्लच को इलेक्ट्रोमैग्नेटिक कपलिंग भी कहा जाता है।यह एक इलेक्ट्रोमैग्नेटिक-मैकेनिकल कनेक्शन है जो मैकेनिकल ट्रांसमिशन सिस्टम में दो घूर्णन भागों को बनाने के लिए इलेक्ट्रोमैग्नेटिक इंडक्शन और आंतरिक और बाहरी घर्षण प्लेटों के बीच घर्षण के सिद्धांत को लागू करता है।जब सक्रिय भाग घूमना बंद नहीं करता है, तो संचालित भाग को जोड़ा या उससे अलग किया जा सकता है।विद्युत चुम्बकीय यांत्रिक कनेक्शन एक उपकरण एक विद्युत उपकरण है जो स्वचालित रूप से निष्पादित होता है।इलेक्ट्रोमैग्नेटिक क्लच का इस्तेमाल मैकेनिकल स्टार्टिंग, रिवर्सिंग, स्पीड रेगुलेशन और ब्रेकिंग को नियंत्रित करने के लिए किया जा सकता है।इसमें सरल संरचना, तेज कार्रवाई, छोटे नियंत्रण ऊर्जा और आसान रिमोट कंट्रोल के फायदे हैं;हालांकि यह आकार में छोटा है, यह बड़े टॉर्क को संचारित कर सकता है;जब ब्रेकिंग नियंत्रण के लिए उपयोग किया जाता है, तो इसमें तेज और स्थिर ब्रेकिंग के फायदे होते हैं, इसलिए विद्युत चुम्बकीय चंगुल का व्यापक रूप से उपयोग किया जाता है।यह व्यापक रूप से विभिन्न प्रसंस्करण मशीन टूल्स और मैकेनिकल ट्रांसमिशन सिस्टम में उपयोग किया जाता है।इलेक्ट्रोमैग्नेटिक क्लच का कार्य एक्चुएटर के टॉर्क (या पावर) को ड्राइविंग शाफ्ट की तरफ से संचालित शाफ्ट की तरफ संचारित करना है।
ड्राई सिंगल-प्लेट इलेक्ट्रोमैग्नेटिक क्लच: जब कॉइल सक्रिय होता है, तो एक चुंबकीय बल उत्पन्न होता है।विद्युत चुम्बकीय बल की कार्रवाई के तहत, आर्मेचर की स्प्रिंग प्लेट विकृत हो जाती है, चलती प्लेट और "आर्मेचर" एक साथ आकर्षित होते हैं, और क्लच एक व्यस्त अवस्था में होता है;जब कुंडल बंद हो जाता है, चुंबकीय बल गायब हो जाता है, "आर्मेचर" वसंत बल की कार्रवाई के तहत वापस उछलता है, और क्लच एक विघटित अवस्था में होता है
गीले मल्टी-डिस्क इलेक्ट्रोमैग्नेटिक क्लच और वेट मल्टी-डिस्क इलेक्ट्रोमैग्नेटिक ब्रेक मुख्य रूप से वर्किंग मशीनरी (लेथ, बोरिंग मशीन, मिलिंग मशीन, मल्टी-एनर्जी ऑटोमैटिक प्रोसेसिंग मशीन), कंस्ट्रक्शन मशीनरी, फोर्जिंग मशीनरी, हैंडलिंग मशीनरी, वुडवर्किंग मशीनरी, जहाजों में उपयोग किए जाते हैं। विशेष वाहन (पीटीओ), अन्य सामान्य औद्योगिक मशीनरी
उत्पाद पैरामीटर
| आकार |
रेटेड गतिशील टोक़ एनएम |
रेटेड स्थिर टोक़ एनएम |
सगाई का समय | छूटने का समय | रेटेड वोल्टेज (डीसी वी) |
कुंडल खपत शक्ति (20 डिग्री) डब्ल्यू |
अनुमत अधिकतम क्रांति (आर / मिनट) |
तेल प्रवाह दर (एल/मिनट) |
| डीएलएमटी-5एस | 50 | 90 | 0.28 | 0.11 | 24 | 29 | 3000 | 0.4 |
| डीएलएमटी-10एस | 100 | 160 | - | - | 24 | 41 | 2500 | 0.7 |
| डीएलएमटी-20एस | 200 | 320 | 0.45 | 0.21 | 24 | 46 | 2500 | 0.7 |
| डीएलएमटी-35एस | 350 | 560 | 0.5 | 0.26 | 24 | 52 | 1900 | 0.9 |
| DLMT-50S | 500 | 800 | 0.56 | 0.31 | 24 | 65 | 1900 | 1.2 |
| DLMT-160S | 1600 | 2500 | 1.23 | 0.48 | 24 | 132 | 1500 | 1.4 |
| आकार | रेडियल आयाम (मिमी) | अक्षीय आयाम (मिमी) | ||||||||
| डी1 | मैं | इ | एच | α | ली | एल1 | एल2 | एल3 | एल4 | |
| डीएलएमटी-5एस | 113 | 30 | 8F8 | 31.7 | - | 78 | 58.5 | 29 | 22 | - |
| डीएलएमटी-10एस | 133 | 40 | 12एफ8 | 42 | - | 84.5 | 60 | 30 | 23 | - |
| डीएलएमटी-20एस | 157 | 50 | 14एफ8 | 52.5 | - | 89 | 61 | 30 | 24 | - |
| डीएलएमटी-35एस | 180 | 54 | 15एफ8 | 57 | 8 | 102 | 72 | 40 | 24 | 140 |
| DLMT-50S | 195 | 60 | 18जेएस9 | 63.3 | 8 | 107 | 72.5 | 38.5 | 26 | 147 |
| DLMT-160S | 295 | 90 | 2*25JS9 | 100.8 | 12 | 205 | 140 | 80 | 52 | 190 |
| आकार | दांत की संख्या (जेड) | मापांक (α) | दबाव कोण (α) | पिच का व्यास | आधार स्पर्शरेखा | अवधि मापने की दांत संख्या |
| डीएलएमटी-5एस | 23 | 2 | 20° | 46 | 15.4 | 3 |
| डीएलएमटी-10एस | 27 | 2 | 20° | 54 | 21.3 | 4 |
| डीएलएमटी-20एस | 26 | 2.5 | 20° | 65 | 19.3 | 3 |
| डीएलएमटी-35एस | 24 | 3 | 20° | 65 | 23.15 | 3 |
| DLMT-50S | 25 | 3 | 20° | 75 | 23.19 | 3 |
| DLMT-160S | 25 | 5 | 20° | 125 | 38.65 | 3 |
