उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: CGS ISO9001
मॉडल संख्या: DLZ6 श्रृंखला
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 5-10 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नाम: |

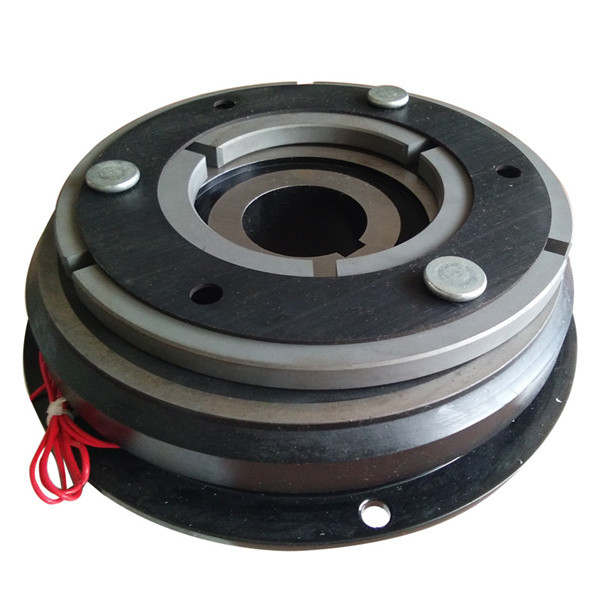

DLZ6 विद्युतचुंबकीय ब्रेक इलेक्ट्रिक क्लच माइक्रो |
भीतरी व्यास: |
27.5-265 मिमी |
बाहरी व्यास: 85-253mm: |
61-460 मिमी |
लंबाई: |
34.5-70.5 मिमी |
गारंटी: |
12 महीने |
अनुकूलित समर्थन: |
OEM, ओडीएम |
वज़न: |
0.57kg-34kg |
नाम: |
DLZ6 विद्युतचुंबकीय ब्रेक इलेक्ट्रिक क्लच माइक्रो |
भीतरी व्यास: |
27.5-265 मिमी |
बाहरी व्यास: 85-253mm: |
61-460 मिमी |
लंबाई: |
34.5-70.5 मिमी |
गारंटी: |
12 महीने |
अनुकूलित समर्थन: |
OEM, ओडीएम |
वज़न: |
0.57kg-34kg |
उत्पाद परिचय
इलेक्ट्रोमैग्नेटिक क्लच कॉइल के चालू और बंद द्वारा क्लच के जुड़ाव और विघटन को नियंत्रित करता है।इलेक्ट्रोमैग्नेटिक क्लच को विभाजित किया जा सकता है: ड्राई सिंगल पीस इलेक्ट्रोमैग्नेटिक क्लच, ड्राई मल्टी पीस इलेक्ट्रोमैग्नेटिक क्लच, वेट मल्टी पीस इलेक्ट्रोमैग्नेटिक क्लच, मैग्नेटिक पाउडर क्लच, स्लिप इलेक्ट्रोमैग्नेटिक क्लच आदि। इलेक्ट्रोमैग्नेटिक क्लच के वर्किंग मोड को पावर ऑन कॉम्बिनेशन और पावर में विभाजित किया जा सकता है। संयोजन बंद।
ड्राई सिंगल पीस इलेक्ट्रोमैग्नेटिक क्लच: जब कॉइल सक्रिय होता है, तो चुंबकीय बल उत्पन्न होता है।विद्युत चुम्बकीय बल की कार्रवाई के तहत, आर्मेचर की स्प्रिंग प्लेट विकृत हो जाती है, चलती डिस्क को "आर्मेचर" के साथ खींच लिया जाता है, और क्लच लगे हुए राज्य में होता है;जब कॉइल को बंद कर दिया जाता है, तो चुंबकीय बल गायब हो जाता है, स्प्रिंग प्लेट के लोचदार बल की क्रिया के तहत "आर्मेचर" वापस उछल जाता है, और क्लच विघटित अवस्था में होता है।
ड्राई मल्टी डिस्क वेट मल्टी डिस्क इलेक्ट्रोमैग्नेटिक क्लच: सिद्धांत ऊपर जैसा ही है।इसके अलावा, कई घर्षण जोड़े जोड़े जाते हैं।समान आयतन का टॉर्क ड्राई सिंगल डिस्क इलेक्ट्रोमैग्नेटिक क्लच से अधिक होता है।गीले मल्टी डिस्क इलेक्ट्रोमैग्नेटिक क्लच को ऑपरेशन के दौरान तेल से ठंडा और लुब्रिकेट किया जाना चाहिए।
चुंबकीय कण क्लच: ड्राइविंग रोटर और संचालित रोटर के बीच उपयुक्त चुंबकीय कण रखें।जब बिजली बंद हो जाती है, तो चुंबकीय कण ढीले हो जाते हैं और क्लच अलग हो जाता है;जब कुंडल सक्रिय होता है, तो चुंबकीय कण विद्युत चुम्बकीय बल की क्रिया के तहत ड्राइविंग रोटर और संचालित रोटर को जोड़ता है।ड्राइविंग एंड और ड्रिवेन एंड एक ही समय में घूमते हैं, और क्लच बंद अवस्था में होता है।लाभ: बड़ी पर्ची की अनुमति देकर, वर्तमान को समायोजित करके टोक़ को समायोजित किया जा सकता है।यह निरंतर तनाव नियंत्रण के लिए पसंदीदा घटक है।नुकसान: जब पर्ची बड़ी होती है, तो तापमान में वृद्धि बड़ी होती है और सापेक्ष कीमत अधिक होती है
उत्पाद पैरामीटर
| आकार | रेटेड संचारण टोक़N.m | स्टेटिक टॉर्कN.m | रेटेड वोल्टेज (डीसी वी) | कुंडल खपत शक्ति (20 डिग्री) डब्ल्यू | अनुमत अधिकतम क्रांति (आर / मिनट) | |||
| क्लच | ब्रेक | क्लच | ब्रेक | क्लच | ब्रेक | |||
| DLZ6-2 | 20 | 20 | 22 | 22 | 24 | 2 | 20 | 4000 |
| DLZ6-4 | 40 | 40 | 45 | 45 | 25 | 25 | 4000 | |
| DLZ6-8 | 80 | 80 | 90 | 90 | 36 | 38 | 3000 | |
| आकार | डी1 | डी2 | डी3 | डी4 | सी 1 | सी2 | जे | क | ली | एल1 | एफ | ए 1 | a2 | एम | एन | 1 | एच 1 | ई 1 | 2 | एच 2 | ई2 | मैं |
| DLZ6-2 | 200 | 130 | 200 | 130 | 165 | 165 | 4-Φ11 | 4-एम 10 | 217.5 | 50 | 3.5 | 10 | 14 | 52 | 4 | 24एच7 | 27.3 | 8 | 24 घंटे 6 | 20 | 8 | 0.2 |
| DLZ6-4 | 250 | 180 | 250 | 180 | 215 | 215 | 4-Φ15 | 4-एम12 | 257 | 60 | 4 | 15 | 20 | 65 | 5 | 28H8 | 31.3 | 8 | 28h7 | 24 | 8 | 0.3 |
| DLZ6-8 | 250 | 180 | 250 | 180 | 215 | 215 | 4-Φ15 | 4-एम12 | 292 | 60 | 4 | 20 | 25 | 59.5 | 5 | 28H8 | 31.3 | 8 | 28h8 | 24 | 8 | 0.4 |
