उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO 9001
मॉडल संख्या: जीआर 40 * 51
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 3-5 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नाम: |
नीचे शाफ्ट युग्मन |
सामग्री: |
एल्यूमिनियम स्टील |
छिद्र का आकार: |
16-55 मिमी |
गारंटी: |
12 महीने |
इलास्टोमेर सामग्री: |
PA66 |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
वज़न: |
85 ग्राम |
नाम: |
नीचे शाफ्ट युग्मन |
सामग्री: |
एल्यूमिनियम स्टील |
छिद्र का आकार: |
16-55 मिमी |
गारंटी: |
12 महीने |
इलास्टोमेर सामग्री: |
PA66 |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
वज़न: |
85 ग्राम |

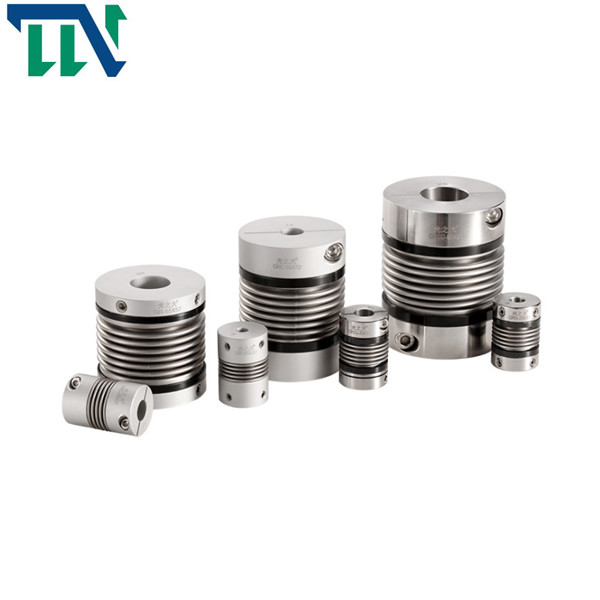

सीएनसी मशीन के लिए GR40X51 M5 दस्ता युग्मन एल्यूमीनियम धौंकनी सेटस्क्रू
उत्पाद का परिचय
धौंकनी युग्मन का लोचदार तत्व सटीक धातु धौंकनी है, जिसे लचीली श्रृंखला और कठोर श्रृंखला में विभाजित किया गया है।लचीली श्रृंखला में बहुत लोच होती है और इसका उपयोग अक्सर सूक्ष्म अवसरों जैसे एन्कोडर और सेंसर में किया जाता है।कठोर श्रृंखला मुख्य रूप से सर्वो मोटर्स, सीएनसी मशीन टूल्स (मशीनिंग सेंटर) और अन्य अवसरों में उपयोग की जाती है।
उत्पाद सुविधाएँ
1. धौंकनी युग्मन में कोई निकासी और उच्च संवेदनशीलता नहीं है
2. उच्च लोच, उपकरणों की बेहतर सुरक्षा
3. यह कंपन को अवशोषित कर सकता है और एक ही समय में रेडियल, कोणीय और अक्षीय विचलन की भरपाई कर सकता है
4. तेल दाग प्रतिरोध और मजबूत संक्षारण प्रतिरोध
5. मरोड़ कठोरता, दक्षिणावर्त और वामावर्त रोटेशन विशेषताएँ बिल्कुल समान हैं
6. आमतौर पर सीएनसी मशीन टूल्स, इंडेक्सिंग डिस्क और अन्य औद्योगिक मशीनरी में उपयोग किया जाता है
उत्पाद पैरामीटर
उत्पाद चित्र
उत्पाद के आयाम
| मॉडल पैरामीटर | सामान्य बोर व्यास d1,d2 | डी | ली | ली | एल2 | एल3 | एन | एफ | एम | कस पेंच टोक़ (एनएम) |
| जीआर-16x27 | 4,5,6,6.35,7,8 | 16 | 27 | 7.5 | 2 | 8 | 13.5 | 3 | एम3 | 0.7 |
| जीआर-20x32 | 5,6,6.35,7,8,9,9.525,10,11,12 | 20 | 32 | 7.2 | 2.8 | 12 | 18 | 3.5 | एम3 | 0.7 |
| जीआर-22.5x34 | 5,6,6.35,7,8,9,9.525,10,11,12 | 22.5 | 34 | 8.05 | 2.8 | 12.3 | 20.2 | 4.5 | एम 4 | 1.7 |
| जीआर-25x37 | 6,6.35,7,8,9,9.525,10,11,12 | 25 | 37 | 9.5 | 3 | 12 | 20.2 | 4.5 | एम 4 | 1.7 |
| जीआर-32x42 | 8,9,10,11,12,12.7,14,15 | 32 | 42 | 8 | 4 | 18 | 27.2 | 5.5 | एम5 | 4 |
| जीआर-40x51 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 51 | 9.5 | 6 | 20 | 34.5 | 5.5 | एम5 | 4 |
| जीआर-55x57 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 55 | 57 | 9 | 6 | 27 | 51.9 | 6.25 | एम6 | 7 |
| जीआर-65x81 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19.5 | 7 | 28 | 60.5 | 8.9 | एम6 | 7 |
| मॉडल पैरामीटर | मूल्यांकन टोक़ (एनएम)* |
स्वीकार्य विलक्षणता (मिमी)* |
स्वीकार्य विक्षेपण कोण (डिग्री)* |
स्वीकार्य अक्षीय विचलन (मिमी)* |
अधिकतम गति आरपीएम |
स्थैतिक मरोड़ कठोरता (एनएम/रेड) |
निष्क्रियता के पल (किलोग्राम एम2) |
शाफ्ट आस्तीन की सामग्री | सतह का उपचार | वजन (जी) |
| जीआर-16x27 | 0.8 | 0.1 | 2 | + 0.4 -1.2 | 20000 | 150 | 7.9x10-7 | उच्च शक्ति एल्यूमीनियम मिश्र धातु | एनोडाइजिंग उपचार | 8 |
| जीआर-20x32 | 1.5 | 0.1 | 2 | + 0.6 -1.8 | 18000 | 220 | 2.0x10-6 | 13 | ||
| जीआर-22.5x34 | 1.8 | 0.15 | 2 | + 0.6 -1.8 | 16000 | 300 | 6.2x10-6 | 22 | ||
| जीआर-25x37 | 2.0 | 0.15 | 2 | + 0.6 -1.8 | 15000 | 330 | 6.7x10-6 | 30 | ||
| जीआर-32x42 | 2.5 | 0.2 | 2 | + 0.8 -2.5 | 11000 | 490 | 2.0x10-5 | 53 | ||
| जीआर-40x51 | 6.4 | 0.3 | 2 | + 0.8 -2.5 | 10000 | 530 | 2.1x10-5 | 85 | ||
| जीआर-55x57 | 12 | 0.3 | 2 | + 0.8 -2.5 | 9000 | 860 | 2.8x10-5 | 170 | ||
| जीआर-65x81 | 18 | 0.2 | 2 | + 0.7 -2.5 | 4500 | 900 | 2.3x10-5 | 280 |
