उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO 9001
मॉडल संख्या: जीआरसी 55*72
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiable
पैकेजिंग विवरण: समुद्र शिपिंग या हवा से डिब्बों
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नाम: |
नीचे शाफ्ट युग्मन |
सामग्री: |
एल्यूमिनियम स्टील |
जनम का आकार: |
55 मिमी |
गारंटी: |
12 महीने |
इलास्टोमेर सामग्री: |
PA66 |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
वज़न: |
0.38KG |
नाम: |
नीचे शाफ्ट युग्मन |
सामग्री: |
एल्यूमिनियम स्टील |
जनम का आकार: |
55 मिमी |
गारंटी: |
12 महीने |
इलास्टोमेर सामग्री: |
PA66 |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
वज़न: |
0.38KG |

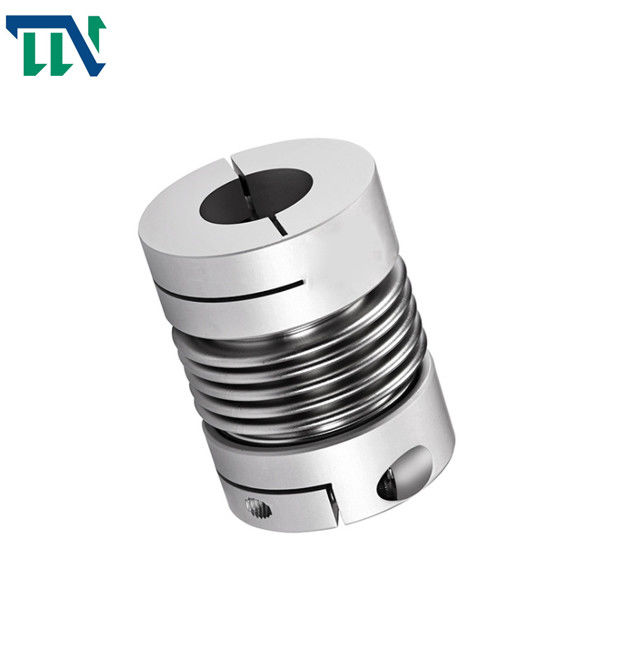

स्टील धौंकनी क्लैंपिंग दस्ता युग्मन एनकोडर के लिए कदम रखा:
उत्पाद पैरामीटर
उत्पाद चित्र
उत्पाद के आयाम
| मॉडल पैरामीटर | सामान्य बोर व्यास d1,d2 | डी | ली | एल1 | एल2 | एल3 | एन | एफ | एम | कस पेंच टोक़ (एनएम) |
| जीआरसी-16x27 | 4,5,6,6.35,7,8 | 16 | 27 | 7.5 | 2 | 8 | 13.5 | 3 | एम2.5 | 1 |
| जीआरसी-20x32 | 5,6,6.35,7,8,9,9.525,10 | 20 | 32 | 7.2 | 2.8 | 12 | 18 | 3.5 | एम3 | 1.5 |
| जीआरसी-22.5x34 | 5,6,6.35,7,8,9,9.525,10,11,12 | 22.5 | 34 | 8.05 | 2.8 | 12.3 | 20.2 | 4.5 | एम3 | 1.5 |
| जीआरसी-25x37 | 6,6.35,7,8,9,9,9.525,10,12 | 25 | 37 | 9.5 | 3 | 12 | 20.2 | 4.5 | एम3 | 1.5 |
| जीआरसी-32x42 | 8,9,9.525,10,11,12,12.7,14,15 | 32 | 42 | 8 | 4 | 18 | 27.2 | 5.5 | एम 4 | 2.5 |
| जीआरसी-40x55 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 55 | 11.5 | 6 | 20 | 34.5 | 6.5 | एम5 | 7 |
| जीआरसी-55x72 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16.5 | 6 | 27 | 51.9 | 10 | एम6 | 12 |
| जीआरसी-65x81 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19.5 | 7 | 28 | 60.5 | 10.5 | एम6 | 12 |
| मॉडल पैरामीटर | मूल्यांकन टोक़ (एनएम)* |
स्वीकार्य विलक्षणता (मिमी)* |
स्वीकार्य विक्षेपण कोण (डिग्री)* |
स्वीकार्य अक्षीय विचलन (मिमी)* |
अधिकतम गति आरपीएम |
स्थैतिक मरोड़ कठोरता (एनएम/रेड) |
निष्क्रियता के पल (किलोग्राम एम2) |
शाफ्ट आस्तीन की सामग्री | सतह का उपचार | वजन (जी) |
| जीआरसी-16x27 | 0.8 | 0.1 | 1.5 | + 0.4 -1.2 | 9400 | 150 | 8.0x10-7 | उच्च शक्ति एल्यूमीनियम मिश्र धातु | एनोडाइजिंग उपचार | 8 |
| जीआरसी-20x32 | 1.5 | 0.15 | 2 | + 0.6 -1.8 | 7600 | 220 | 2.2x10-6 | 13 | ||
| जीआरसी-22.5x34 | 1.8 | 0.15 | 2 | + 0.6 -1.8 | 6000 | 300 | 6.5x10-6 | 22 | ||
| जीआरसी-25x37 | 2.0 | 0.15 | 2 | + 0.8 -1.8 | 6100 | 330 | 6.9x10-6 | 30 | ||
| जीआरसी-32x42 | 2.5 | 0.2 | 2 | + 0.8 -2.5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| जीआरसी-40x55 | 6.4 | 0.2 | 2 | + 0.8 -2.5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| जीआरसी-55x72 | 12 | 0.2 | 2 | + 0.8 -2.5 | 3900 | 860 | 3.7x10-5 | 200 | ||
| जीआरसी-65x81 | 18 | 0.2 | 2 | + 0.7 -2.5 | 3500 | 900 | 3.6x10-5 | 380 |
उत्पाद का परिचय
धौंकनी युग्मन गति संचारित करने के लिए दो आधे कपलिंग के साथ सीधे वेल्ड या बंधन के लिए नालीदार पतली दीवार वाले पाइप (धौंकनी) का उपयोग करता है।युग्मन में सरल संरचना, छोटे समग्र आयाम, सुविधाजनक प्रसंस्करण और स्थापना और उच्च संचरण सटीकता के फायदे हैं।यह मुख्य रूप से छोटे बिजली परिशुद्धता मशीनरी और नियंत्रण तंत्र में उपयोग किया जाता है जिसमें कॉम्पैक्ट संरचना और उच्च संचरण सटीकता की आवश्यकता होती है।धौंकनी युग्मन की पतली और समान पाइप दीवार इसे बहुत कम असर भार उत्पन्न करती है, प्रत्येक घूर्णन बिंदु की निरंतर मात्रा बनाए रखती है, अन्य युग्मनों के विपरीत जो चक्र के उच्च भार बिंदु और निम्न भार बिंदु को नष्ट करती है, और टोक़ भार को सहन करते समय कठोरता बनाए रखती है। .संक्षारक अवसरों के लिए, वानशेंग युग्मन कं, लिमिटेड स्टेनलेस स्टील शाफ्ट आस्तीन के साथ धौंकनी कपलिंग प्रदान कर सकता है, लेकिन इससे वजन बढ़ता है और इस तरह के युग्मन के प्रदर्शन लाभ कम हो जाते हैं
धौंकनी युग्मन का लोचदार तत्व सटीक धातु धौंकनी है, जिसे लचीली श्रृंखला और कठोर श्रृंखला में विभाजित किया गया है।लचीली श्रृंखला में बहुत लोच होती है और इसका उपयोग अक्सर सूक्ष्म अवसरों जैसे एन्कोडर और सेंसर में किया जाता है।कठोर श्रृंखला मुख्य रूप से सर्वो मोटर्स, सीएनसी मशीन टूल्स (मशीनिंग सेंटर) और अन्य अवसरों में उपयोग की जाती है
