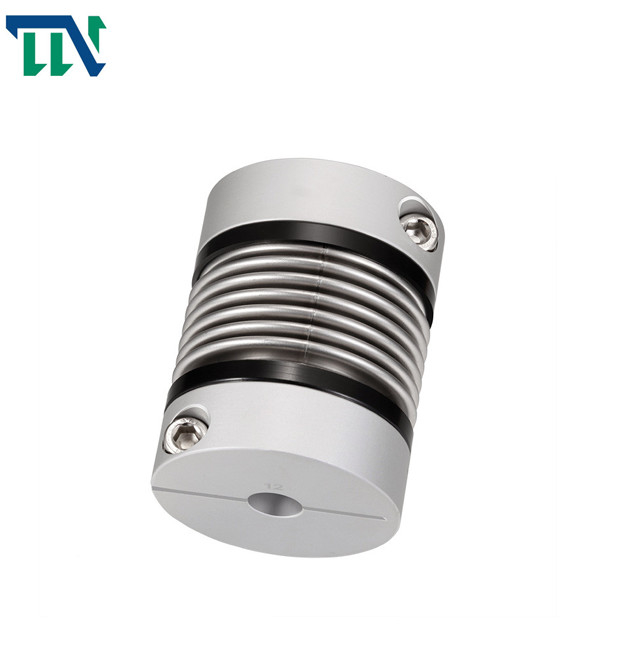

स्टील धौंकनी क्लैंपिंग दस्ता युग्मन एनकोडर के लिए कदम रखा:
उत्पाद का परिचय
धौंकनी युग्मन गति संचारित करने के लिए दो आधे कपलिंग के साथ सीधे वेल्ड या बंधन के लिए नालीदार पतली दीवार वाले पाइप (धौंकनी) का उपयोग करता है।युग्मन में सरल संरचना, छोटे समग्र आयाम, सुविधाजनक प्रसंस्करण और स्थापना और उच्च संचरण सटीकता के फायदे हैं।यह मुख्य रूप से छोटे बिजली परिशुद्धता मशीनरी और नियंत्रण तंत्र में उपयोग किया जाता है जिसमें कॉम्पैक्ट संरचना और उच्च संचरण सटीकता की आवश्यकता होती है।
धौंकनी युग्मन का लोचदार तत्व सटीक धातु धौंकनी है, जिसे लचीली श्रृंखला और कठोर श्रृंखला में विभाजित किया गया है।लचीली श्रृंखला में बहुत लोच होती है और इसका उपयोग अक्सर सूक्ष्म अवसरों जैसे एन्कोडर और सेंसर में किया जाता है।कठोर श्रृंखला मुख्य रूप से सर्वो मोटर्स, सीएनसी मशीन टूल्स (मशीनिंग सेंटर) और अन्य अवसरों में उपयोग की जाती है।
उत्पाद सुविधाएँ
> सामग्री एल्यूमीनियम मिश्र धातु है, और मध्य धौंकनी उत्कृष्ट संक्षारण प्रतिरोध के साथ स्टेनलेस स्टील से बना है
> लेजर वेल्डिंग का उपयोग धौंकनी और शाफ्ट आस्तीन के बीच किया जाता है, जिसमें शून्य रोटेशन क्लीयरेंस होता है, जो आगे और रिवर्स रोटेशन के लिए उपयुक्त होता है
> धौंकनी संरचना रेडियल, कोणीय और अक्षीय विचलन को प्रभावी ढंग से क्षतिपूर्ति कर सकती है
> सर्वो मोटर स्टेपर मोटर के लिए डिज़ाइन किया गया
> क्लैंपिंग स्क्रू की बन्धन विधि
उत्पाद पैरामीटर
उत्पाद चित्र
उत्पाद के आयाम
| मॉडल पैरामीटर | सामान्य बोर व्यास d1,d2 | डी | ली | एल1 | एल2 | एल3 | एन | एफ | एम | कस पेंच टोक़ (एनएम) |
| जीआरसी-16x27 | 4,5,6,6.35,7,8 | 16 | 27 | 7.5 | 2 | 8 | 13.5 | 3 | एम2.5 | 1 |
| जीआरसी-20x32 | 5,6,6.35,7,8,9,9.525,10 | 20 | 32 | 7.2 | 2.8 | 12 | 18 | 3.5 | एम3 | 1.5 |
| जीआरसी-22.5x34 | 5,6,6.35,7,8,9,9.525,10,11,12 | 22.5 | 34 | 8.05 | 2.8 | 12.3 | 20.2 | 4.5 | एम3 | 1.5 |
| जीआरसी-25x37 | 6,6.35,7,8,9,9,9.525,10,12 | 25 | 37 | 9.5 | 3 | 12 | 20.2 | 4.5 | एम3 | 1.5 |
| जीआरसी-32x42 | 8,9,9.525,10,11,12,12.7,14,15 | 32 | 42 | 8 | 4 | 18 | 27.2 | 5.5 | एम 4 | 2.5 |
| जीआरसी-40x55 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 55 | 11.5 | 6 | 20 | 34.5 | 6.5 | एम5 | 7 |
| जीआरसी-55x72 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16.5 | 6 | 27 | 51.9 | 10 | एम6 | 12 |
| जीआरसी-65x81 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19.5 | 7 | 28 | 60.5 | 10.5 | एम6 | 12 |
| मॉडल पैरामीटर | मूल्यांकन टोक़ (एनएम)* |
स्वीकार्य विलक्षणता (मिमी)* |
स्वीकार्य विक्षेपण कोण (डिग्री)* |
स्वीकार्य अक्षीय विचलन (मिमी)* |
अधिकतम गति आरपीएम |
स्थैतिक मरोड़ कठोरता (एनएम/रेड) |
निष्क्रियता के पल (किलोग्राम एम2) |
शाफ्ट आस्तीन की सामग्री | सतह का उपचार | वजन (जी) |
| जीआरसी-16x27 | 0.8 | 0.1 | 1.5 | + 0.4 -1.2 | 9400 | 150 | 8.0x10-7 | उच्च शक्ति एल्यूमीनियम मिश्र धातु | एनोडाइजिंग उपचार | 8 |
| जीआरसी-20x32 | 1.5 | 0.15 | 2 | + 0.6 -1.8 | 7600 | 220 | 2.2x10-6 | 13 | ||
| जीआरसी-22.5x34 | 1.8 | 0.15 | 2 | + 0.6 -1.8 | 6000 | 300 | 6.5x10-6 | 22 | ||
| जीआरसी-25x37 | 2.0 | 0.15 | 2 | + 0.8 -1.8 | 6100 | 330 | 6.9x10-6 | 30 | ||
| जीआरसी-32x42 | 2.5 | 0.2 | 2 | + 0.8 -2.5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| जीआरसी-40x55 | 6.4 | 0.2 | 2 | + 0.8 -2.5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| जीआरसी-55x72 | 12 | 0.2 | 2 | + 0.8 -2.5 | 3900 | 860 | 3.7x10-5 | 200 | ||
| जीआरसी-65x81 | 18 | 0.2 | 2 | + 0.7 -2.5 | 3500 | 900 | 3.6x10-5 | 380 |
