उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO 9001
मॉडल संख्या: जीआरसी 32*42
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiable
पैकेजिंग विवरण: कार्टन समुद्री शिपिंग हवाई जहाज शिपिंग 0.08-0.17KG
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नाम: |
नीचे शाफ्ट युग्मन |
सामग्री: |
एल्यूमिनियम स्टील |
छिद्र का आकार: |
25 मिमी |
गारंटी: |
12 महीने |
इलास्टोमेर सामग्री: |
PA66 |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
वज़न: |
0.06 किग्रा |
नाम: |
नीचे शाफ्ट युग्मन |
सामग्री: |
एल्यूमिनियम स्टील |
छिद्र का आकार: |
25 मिमी |
गारंटी: |
12 महीने |
इलास्टोमेर सामग्री: |
PA66 |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
वज़न: |
0.06 किग्रा |

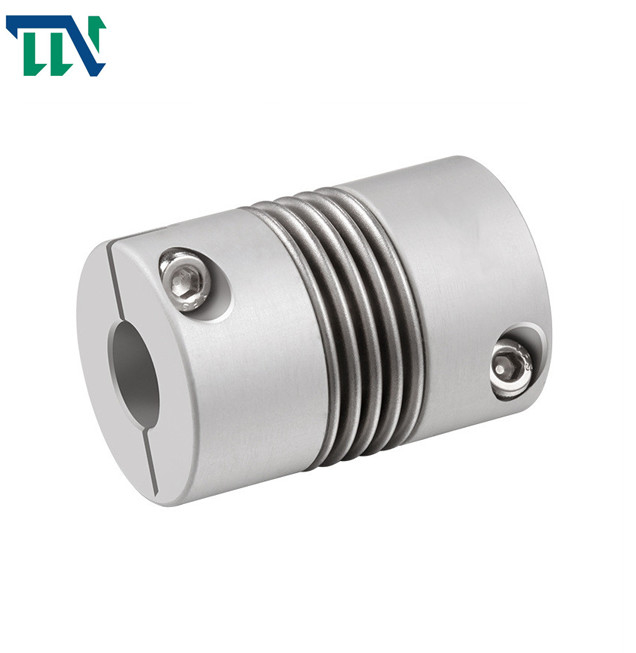

स्टील धौंकनी क्लैंपिंग दस्ता युग्मन एनकोडर के लिए कदम रखा:
उत्पाद का परिचय
1. धौंकनी युग्मन में कोई निकासी और उच्च संवेदनशीलता नहीं है
2. उच्च लोच, उपकरणों की बेहतर सुरक्षा
3. यह कंपन को अवशोषित कर सकता है और एक ही समय में रेडियल, कोणीय और अक्षीय विचलन की भरपाई कर सकता है
4. तेल दाग प्रतिरोध और मजबूत संक्षारण प्रतिरोध
5. मरोड़ कठोरता, दक्षिणावर्त और वामावर्त रोटेशन विशेषताएँ बिल्कुल समान हैं
6. आमतौर पर सीएनसी मशीन टूल्स, इंडेक्सिंग डिस्क और अन्य औद्योगिक मशीनरी में उपयोग किया जाता है
उत्पाद पैरामीटर
उत्पाद चित्र
उत्पाद के आयाम
| मॉडल पैरामीटर | सामान्य बोर व्यास d1,d2 | डी | ली | एल1 | एल2 | एल3 | एन | एफ | एम | कस पेंच टोक़ (एनएम) |
| जीआरसी-16x27 | 4,5,6,6.35,7,8 | 16 | 27 | 7.5 | 2 | 8 | 13.5 | 3 | एम2.5 | 1 |
| जीआरसी-20x32 | 5,6,6.35,7,8,9,9.525,10 | 20 | 32 | 7.2 | 2.8 | 12 | 18 | 3.5 | एम3 | 1.5 |
| जीआरसी-22.5x34 | 5,6,6.35,7,8,9,9.525,10,11,12 | 22.5 | 34 | 8.05 | 2.8 | 12.3 | 20.2 | 4.5 | एम3 | 1.5 |
| जीआरसी-25x37 | 6,6.35,7,8,9,9,9.525,10,12 | 25 | 37 | 9.5 | 3 | 12 | 20.2 | 4.5 | एम3 | 1.5 |
| जीआरसी-32x42 | 8,9,9.525,10,11,12,12.7,14,15 | 32 | 42 | 8 | 4 | 18 | 27.2 | 5.5 | एम 4 | 2.5 |
| जीआरसी-40x55 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 55 | 11.5 | 6 | 20 | 34.5 | 6.5 | एम5 | 7 |
| जीआरसी-55x72 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16.5 | 6 | 27 | 51.9 | 10 | एम6 | 12 |
| जीआरसी-65x81 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19.5 | 7 | 28 | 60.5 | 10.5 | एम6 | 12 |
| मॉडल पैरामीटर | मूल्यांकन टोक़ (एनएम)* |
स्वीकार्य विलक्षणता (मिमी)* |
स्वीकार्य विक्षेपण कोण (डिग्री)* |
स्वीकार्य अक्षीय विचलन (मिमी)* |
अधिकतम गति आरपीएम |
स्थैतिक मरोड़ कठोरता (एनएम/रेड) |
निष्क्रियता के पल (किलोग्राम एम2) |
शाफ्ट आस्तीन की सामग्री | सतह का उपचार | वजन (जी) |
| जीआरसी-16x27 | 0.8 | 0.1 | 1.5 | + 0.4 -1.2 | 9400 | 150 | 8.0x10-7 | उच्च शक्ति एल्यूमीनियम मिश्र धातु | एनोडाइजिंग उपचार | 8 |
| जीआरसी-20x32 | 1.5 | 0.15 | 2 | + 0.6 -1.8 | 7600 | 220 | 2.2x10-6 | 13 | ||
| जीआरसी-22.5x34 | 1.8 | 0.15 | 2 | + 0.6 -1.8 | 6000 | 300 | 6.5x10-6 | 22 | ||
| जीआरसी-25x37 | 2.0 | 0.15 | 2 | + 0.8 -1.8 | 6100 | 330 | 6.9x10-6 | 30 | ||
| जीआरसी-32x42 | 2.5 | 0.2 | 2 | + 0.8 -2.5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| जीआरसी-40x55 | 6.4 | 0.2 | 2 | + 0.8 -2.5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| जीआरसी-55x72 | 12 | 0.2 | 2 | + 0.8 -2.5 | 3900 | 860 | 3.7x10-5 | 200 | ||
| जीआरसी-65x81 | 18 | 0.2 | 2 | + 0.7 -2.5 | 3500 | 900 | 3.6x10-5 | 380 |
